Español

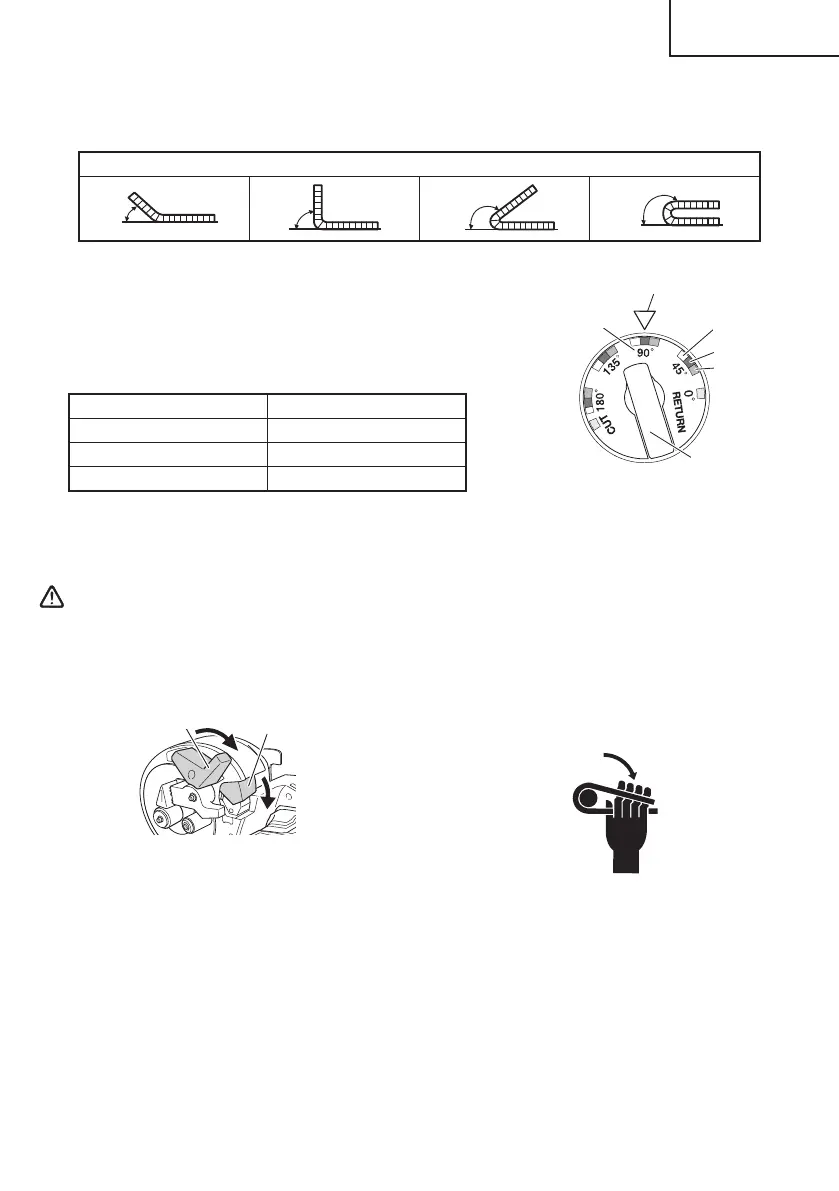

(6) Ajuste el ángulo de curvatura.
Alinee el dial de ajuste en el color de tamaño y en el ángulo de varilla adecuados para la varilla que va a ser
doblada. (Fig. 42-1, 42-2)
Ajuste de los valores de ángulo del dial
45°
90°
135°
180°
Fig. 42-1
[Ajuste para los tamaños de las varillas]
Aunque el ángulo de curvatura es el mismo que en el dial, el ángulo cambiará
ligeramente dependiendo del grosor de la varilla.
Ajuste el ángulo de acuerdo con el color de tamaño en el dial de ajuste.
Tabla 7
Tamaño de la varilla Color de la marca mostrada
D10 mm Blanco
D13 mm Verde
D16 mm Plata
NOTA
Las diferencias en el diámetro y los materiales de las varillas pueden resultar en ligeras diferencias en el ángulo de
curvatura. Las posiciones de alineación brindadas son un lineamiento y pueden requerir un ligero ajuste.
Fig. 42-2
Blanco (D10)
Verde (D13)
Posición de alineación
Ángulo
Dial de ajuste
Plateado (D16)
ADVERTENCIA
○
Asegúrese de comprobar que la cubierta de
la cortadora se encuentre cerrada. Si deja la
cubierta abierta, la cortadora podría ponerse
en contacto con otros objetos y provocar un
accidente grave. (Fig. 43)
Levier
Couvercle
Fig. 43
○
Nunca acerque su mano al rodillo de curvar
durante la operación.
○
Si curva la varilla en un ángulo grande mientras
coloca la mano encima de la misma, existe el
riesgo de que su mano quede atrapada por la
fuerza de reacción de la varilla. No coloque
nunca su mano en donde pueda ser alcanzada
por el movimiento de reacción de la varilla.
○
No curve ninguna varilla que exceda la capacidad
máxima indicada en las especifi caciones de
la unidad. No corte nunca materiales duros
como acero PC (hormigón prefabricado). Los
materiales de este tipo tienden a partirse en
trozos y producir lesiones.
○
La varilla que está cortando puede contener
puntos duros. La calidad puede variar entre una
varilla y otra. No intente nunca cortar una varilla
NON GRADE.
○
No coloque nunca su mano sobre el lado de
curvado de la varilla. De hacerlo, su mano podría
quedar atrapada en las piezas mecánicas.
(Fig. 44)
Fig. 44
○
Instale el protector de desviación para operar
con una longitud de curvado de varilla de 20"
(diámetro interior del protector de desviación)
o menos, con el fi n de proteger a las personas
que se encuentran cerca de la cortadora/
curvadora contra los fragmentos que podrían
salir despedidos durante el curvado. (Fig. 51)
○
Para evitar daños en el protector de desviación,
retírelo cuando tenga que curvar una varilla
cuya longitud de curvado y longitud de fi jación
sean de más de 20".
