Español
○
Reemplace el protector de desviación por
uno nuevo, si está dañado. Un protector de
desviación dañado no podrá proveer, a las
personas que se encuentran cerca de la
cortadora/curvadora, una protección adecuada
en caso de que los fragmentos salgan
despedidos con fuerza durante el curvado.
○
Tenga en cuenta que esta no es una herramienta
de mano. Es absolutamente necesario
asegurarse de usar la unidad sólo después de
colocarla sobre un sitio estable como el piso, el
suelo, etc.
○
Comience la operación sólo después de
asegurarse de que no haya ninguna persona
dentro del margen de rotación del material que

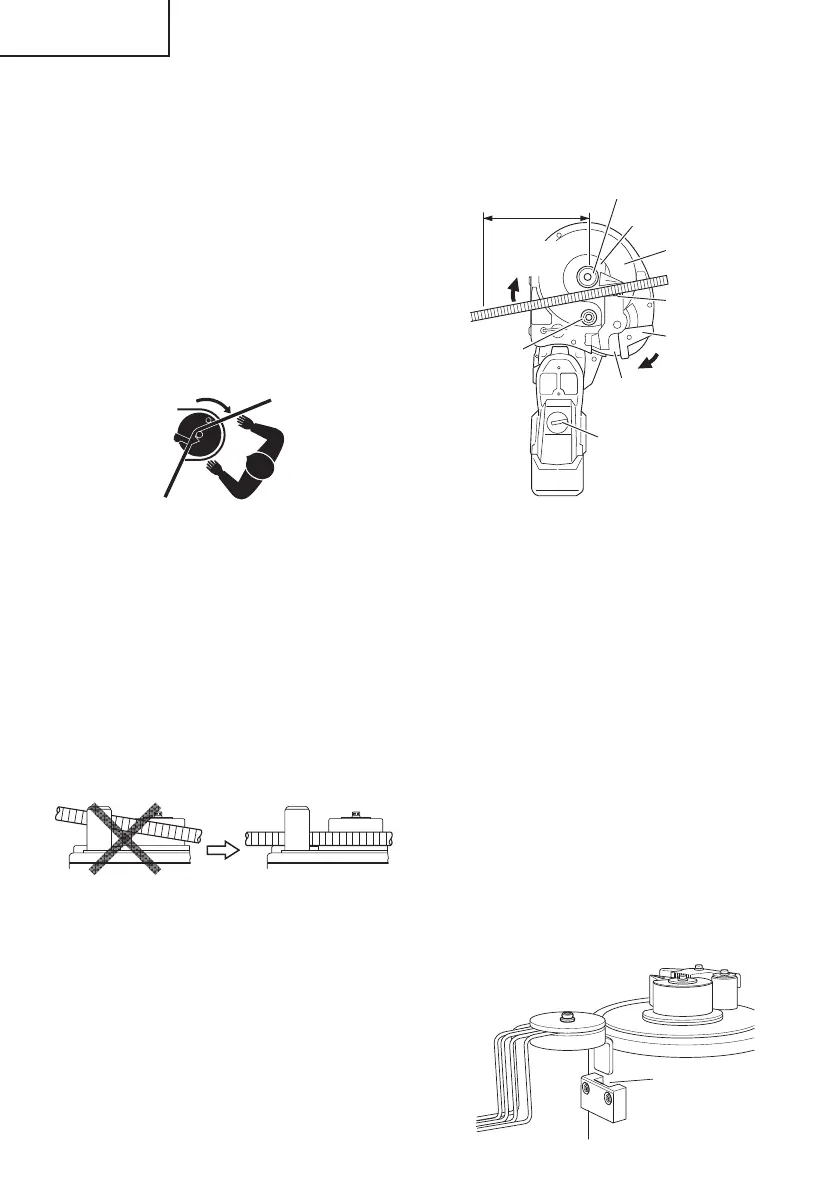

se va a curvar. (Fig. 45)
Fig. 45
○
La longitud de curvatura mínima requerida es de
8" (200 mm).
Si esta longitud de curvatura no es sufi ciente,
la varilla podría desprenderse durante la
operación de curvado, o partirse en fragmentos
y esparcirse peligrosamente (Fig. 47)
○
Coloque la varilla rebar sobre la placa central,
de manera que quede horizontal con respecto a
la superfi cie de la mesa giratoria.
No coloque el lado que se va a doblar hacia
arriba, pues la varilla rebar se podría desprender
y salir despedida con fuerza del rodillo de
dobladura (Fig. 46)
Fig. 46
○
Cuando doble varias varillas al mismo tiempo,
asegúrese de colocarlas horizontalmente y con
cuidado, pues se podrían desprender y salir
despedidas con fuerza del rodillo de dobladura.
○
Curve menos de cada 3 piezas de varilla con un
diámetro de #3 (3/8"), menos de cada 2 piezas
con un diámetro de #4 (1/2"), y cada 1 pieza con
un diámetro de #5 (5/8).
○
Tenga en cuenta que la cortadora se mueve
incluso durante la operación de corte, por
consiguiente, cierre sin falta la cubierta de la
cortadora.
(7)
Realice la confi guración apropiadamente colocando
la varilla contra el tope guía (Fig. 47).
Dirección de
curvatura
Dial de ajuste
Tope de guía
Mesa giratoria
Placa central
Rodillo central
Rodillo
de curvar
Cubierta
Palanca
Mueva la palanca
para cerrar la
cubierta
La longitud del
lado que va a ser
doblado es de
más de 8"
Fig. 47
(8) Presione el bloqueo del interruptor para liberar el
bloqueo y presione el interruptor para doblar la
varilla.
Incluso luego de que la varilla haya sido doblada, el
motor rotará de manera inversa y el rodillo regresará
a su posición mientras el interruptor sea presionado.
Cuando el rodillo empiece a regresar a su posición,
continuará haciéndolo aunque el interruptor sea
liberado.
(Refi érase a “1. Operación del interruptor” en la
página 82)
2. Cómo instalar el protector de desviación
El protector de desviación tiene por objeto proteger a
las personas que se encuentran cerca de la cortadora/
curvadora contra los fragmentos que podrían salir
despedidos durante el curvado. Instale el protector
de desviación en el VB3616DA para operar con una
longitud de curvado de una varilla de 20" (diámetro
interior del protector de desviación) o menos.
(1) Inserte la base del protector de desviación en la
ranura de la cortadora/curvadora de varillas. (Fig. 48)
Ranura para
la inserción
de la base
Fig. 48
