Español

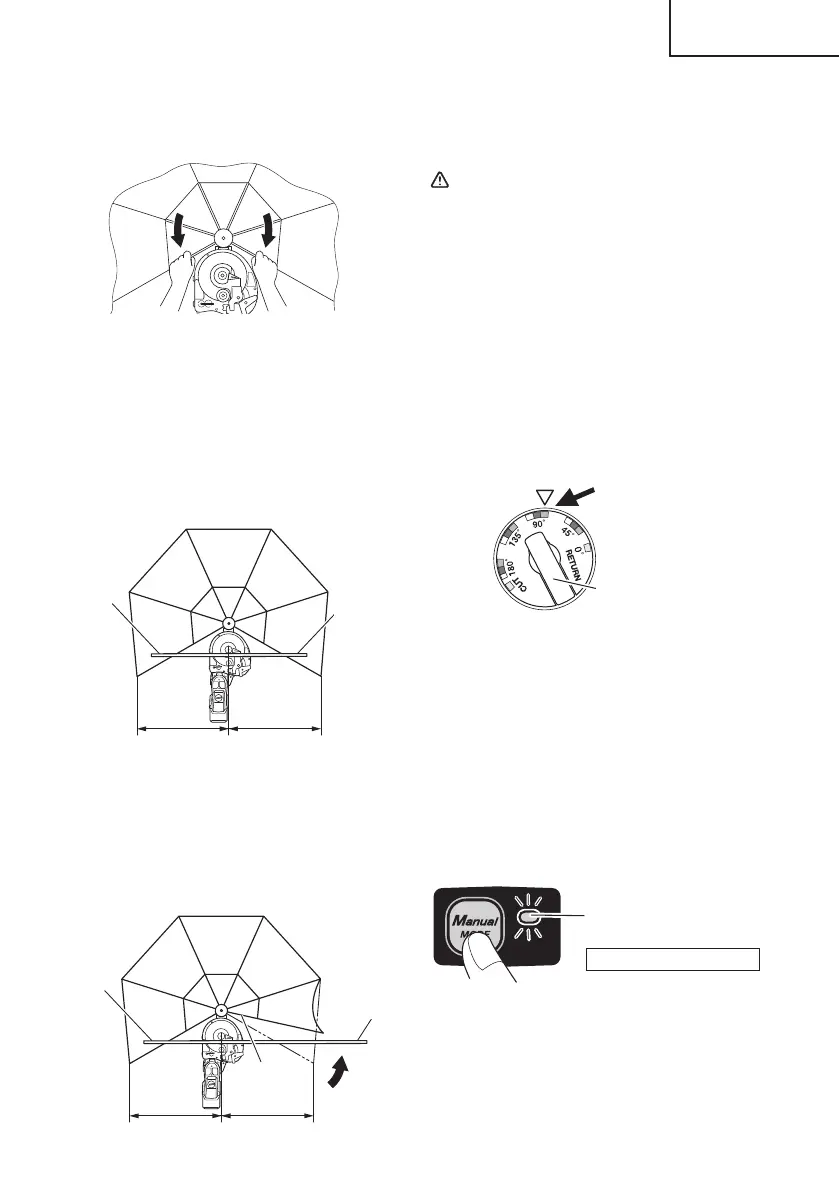

(2) Abra completamente el protector tirando de los
brazos tal como se muestra abajo, hasta que se
escuche un clic. (Fig. 49)
Fig. 49
3. Cómo desmontar el protector de desviación
Para remover el protector de desviación, invierta el
procedimiento de instalación.
4. Cómo usar el protector de desviación
(1) Asegúrese de instalar el protector de desviación
cuando curve una varilla con una longitud de curvado
y una longitud de fi jación de 20" (diámetro interior del
protector de desviación) o menos (Fig. 50)
20" 20"
Lado de
curvado
Extremo
fi jo
Fig. 50
(2) Asegúrese de instalar el protector de desviación
cuando curve una varilla con una longitud de curvado
de 20" (diámetro interior del protector de desviación)
o menos, y una longitud de fi jación de más de 20". En
este caso, mueva el brazo en el lado de fi jación, tal
como se muestra abajo. (Fig. 51)
20" 20"
Lado de
curvado
Extremo
fi jo
Arm
Fig. 51
(3) Retire el protector de desviación cuando curve una
varilla con una longitud de curvado y una longitud de
fi jación de más de 20" (diámetro interior del protector
de desviación).
PRECAUCIÓN
●
Coloque la varilla en la cortadora/curvadora de
manera que la longitud de curvado sea igual o
menor que la longitud de fi jación.
5. Doblar en el Modo Manual
Además de “doblar de acuerdo con el ajuste del dial”,
esta herramienta usa un interruptor de velocidad
variable para permitir doblar la varilla de acuerdo con
una estimación visual.
Luego de completar los pasos del (1) al (5) de
“1. Procedimiento normal para doblar”, siga las
instrucciones a continuación.
(1) Coloque el dial de ajuste en un ángulo mayor que el
deseado (Fig. 52).
Ajuste en un ángulo
mayor que el deseado
Dial de ajuste
Fig. 52
(2) Coloque la varilla y libere el bloqueo del interruptor
(Fig. 16).
(3) Presione el interruptor y libere en el ángulo deseado.
El rodillo se moverá mientras el interruptor sea
presionado. Poco a poco, presione el interruptor
varias veces para ajustar hasta que se llegue al
ángulo deseado. (Fig. 55)
(4) Verifi que el ángulo de curvatura.
Presione el interruptor del Modo Manual para rotar
en modo inverso ligeramente el rodillo de curvar.
(Fig. 53)
La lámpara indicadora roja se
enciende
Modo de rotación inversa
Fig. 53
Si se alcanza el ángulo de curvatura deseado,
vaya al paso (5).
Si el ángulo requiere más curvatura, presione
el interruptor del Modo Manual para regresar a la
rotación normal y doblar un poco más. (Fig. 55)
