SVENSKA sv
47
Fara vid tekniska förändringar på
sågen eller vid användning av delar som inte
är utprovade och godkända av tillverkaren!
Montera maskinen exakt enligt dessa
anvisningar.
Använd endast delar som godkänts av
tillverkaren. Detta gäller i synnerhet för:
– Sågband (ordernummer se Tekniska data);
– säkerhetsanordningar (ordernummer se
reservdelslista).
Undvik att utföra ändringar på maskindelarna.
Varning!
Använd inte andra verktyg eller tillbehör, det kan
leda till personskador.
Fara på grund av brister på maskinen!
Vårda maskinen med tillbehör väl. Följ
serviceanvisningarna.
Kontrollera om det finns eventuella skador före
driften: Innan maskinen används måste man
noga undersöka att säkerhetsanordningar,
skyddsanordningar eller lätt skadade delar
fungerar som de ska. Kontrollera att de rörliga
delarna fungerar felfritt och inte fastnar. Alla
delar måste vara rätt monterade och alla villkor
uppfyllda för att maskinen skall kunna fungera
felfritt.
Skadade skyddsanordningar eller delar måste
omedelbart repareras eller bytas av godkänd
serviceverkstad. Låt en serviceverkstad byta ut
trasiga strömbrytare. Maskinen får inte
användas om strömbrytaren inte fungerar.
Handtagen skall vara torra och fria från olja och
fett.
Se till att alla fräsverktyg är brynade och rena så
att ditt arbete underlättas och blir säkrare.
Använd aldrig trasiga eller deformerade
sågband.
Fara p.g.a. buller!
Använd hörselskydd.
Fara genom blockerade ämnen eller
ämnesdelar!
Vid blockering:
1. slå av maskinen,
2. dra ur kontakten,
3. använd handskar,
4. Åtgärda blockeringen med lämpliga verktyg.
4.1 Symboler på maskinen
Varning!
Om följande varningar inte beaktas kan svåra
person- och sakskador uppkomma.
Läs bruksanvisningen.
Använd skyddsglasögon och
hörselskydd.
Nätkontakten måste alltid dras ur
innan du gör några inställningar, utför
underhåll eller reparationer.
Rikta inte ljusstrålen i ögonen på
människor och djur!
Använd hörselskydd!
Höjdinställning
Inställning av sågbandets körning.

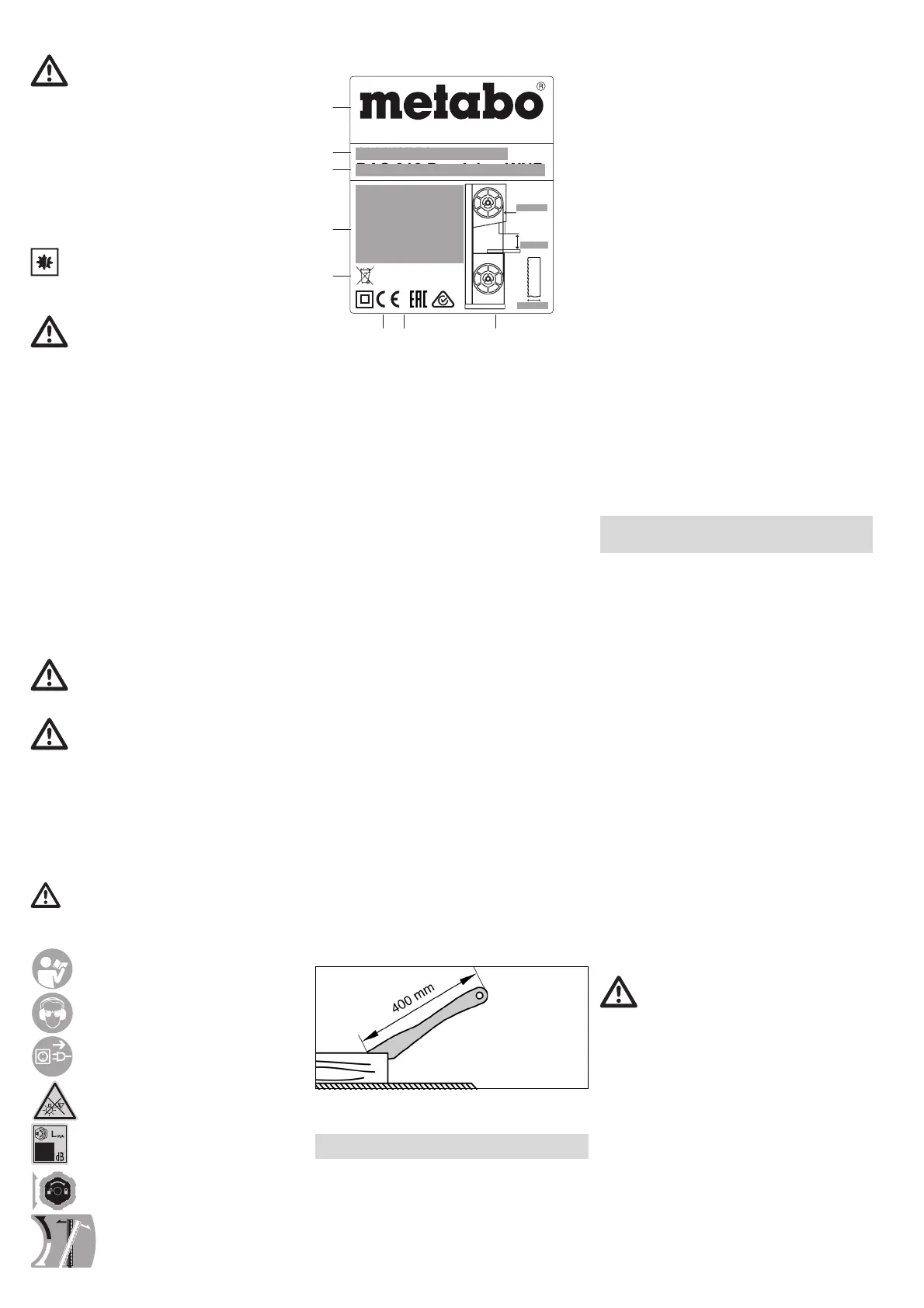

Uppgifter på typskylten:
(a) Tillverkare
(b) Serienummer
(c) Maskinbeteckning
(d) Motorinfo (se även ”Tekniska data”)
(e) Avfallshanteringssymbol – Maskinen kan
avfallshanteras via tillverkaren
(f) CE-märke – Denna maskin uppfyller EG-
riktlinjerna enligt försäkran om
överensstämmelse
(g) Tillverkningsår
(h) Mått på tillåtna sågband
4.2Säkerhetsanordningar
Övre bandskydd
Det övre bandskyddet (6) skyddar dels mot
beröring, om man av misstag kommer åt
sågbandet, dels mot spån som flyger omkring.
För att det övre bandskyddet skall kunna ge fullgott
skydd mot beröring med sågbandet måste
avståndet mellan den övre bandledaren och
arbetsstycket alltid vara 3 mm.
Nedre bandskydd
Det nedre bandskyddet (7) skyddar mot oavsiktlig
beröring av sågbandet under sågbordet.
Det nedre bandskyddet måste vara monterat vid
drift.
Såghusdörrar
Såghusdörrarna (4) skyddar mot beröring av de
rörliga delarna i sågen.
Såghusdörrarna är utrustade med en dörrsäkring.
Denna stänger av motorn om en såghusdörr
öppnas när sågen är aktiverad.
Såghusdörrarna ska vara stängda under drift.
Påskjutare
Påskjutaren (8) förlänger armen och skyddar mot
oavsiktlig beröring av sågbandet.
När avståndet mellan sågbandet och ett
parallellanslag är mindre än 120 mm måste
påskjutare användas.
Påskjutaren måste hållas i 20° till 30° vinkel mot
sågbordets yta.
När du inte använder påskjutaren kan du hänga
den på hållaren på maskinen.
Se sida 2–3.
1 PÅ/AV-brytare för belysning av
kapningsområde
2Inkopplare
3Frånkopplare
4Såghusdörrar
5 Vridlås för öppning av såghusdörren
6 Övre bandskydd (på den övre bandledaren)
7Nedre bandskydd
8 Påskjutare
9 Insexnycklar/verktygsdepå för insexnycklar
10 Borrhål i sågbord
11 Sågbord
12 Bordsinlägg
13 Stöd till spånutsug
14 Klämskruv (lutningsjustering för sågbord)
15 Fästskruvar för sågbordet
16 Ändstoppskruv på sågbordet
17 Stoppstyrprofil
18 Parallelanslag
19 Spännspak till parallellanslag
20 Inställningshjul för sågbandsspänning
21 Tväranslag
22 Klämhandtag på tväranslaget
23 Inställningsratt (höjdjustering av övre
bandledning)
24 Låsmutter (höjdjustering av övre bandledning)
25 Övre bandledning
26 Dammskyddslist
27 Låsmutter (för inställningsratt för lutning av det
övre bandsågshjulet)
28 Inställningsratt för lutning av det övre
bandsågshjulet
29 Övre stödhjul
30 Skruvar för övre stödhjul
31 Övre styrhjul
32 Skruv för övre styrhjul
33 Nedre stödhjul
34 Skruvar för nedre stödhjul
35 Nedre styrhjul
36 Skruv för nedre styrhjul
6.1 Uppackning
Sågen bör packas upp och transporteras med
hjälp av en annan person.
Lyft inte upp eller transportera sågen på det övre
bandskyddet (6).
6.2 Fastgöra såg
För att sågen skall stå säkert måste den fästas på
ett stabilt underlag.
Fästa i arbetsbänk:
1. Borra upp 4 hål i underlaget.
2. Sätt i skruvar uppifrån i sågens bottenplatta
och dra åt dem.
6.3 Montering av sågbordet
1. För sågbordet (11) över sågbandet och
placera det på styrskenan.
2. Skruva fast sågbordet med vardera fyra
skruvar (15) och brickor på sågbordets
styrskena - dra inte åt ännu, justera först in
sågbordet (se kapitel 6.4).
6.4 Justera in sågbord
Sågbordet justeras i två riktningar
– I sidled så att sågbandet löper exakt mitt på
bordsinlägget.
– I rät vinkel till sågbandet.
Inriktning av sågbordet i sidled
Varning!
Risk för skärskador föreligger även när
sågbandet står stilla. Använd ett verktyg, som
möjliggör tillräckligt avstånd mellan din hand
och sågbandet, när du lossar och drar åt
fästskruvarna.
1. Justera in sågbordet (11) så att sågbandet
befinner sig mitt på bordsinlägget (12).
2. Dra åt de fyra fästskruvarna (15).
Justera in sågbordet i rät vinkel
1. Veva upp den övre bandledaren (25) helt. (för
fler detaljer, se kapitel 9.1).
2. Kontrollera sågbandsspänning. (för fler
detaljer, se kapitel 8.2).
3. Lossa på klämskruv (14).
4. Placera sågbordet (11) i vågrätt läge - sväng
fram till stoppet.
5. Dra åt klämskruv (14) igen.
5. Översikt
BAS 318 Precision WNB
YYYY
19009XXX
9997812345
Metabo- Allee 1, D-72622 Nuertingen,
Germany; Made in China
L=2240 mm
max.
170 mm
6-20 mm
1~ 220-240 V
I = 4,0 A
P 0,66 kW S1 100%
2
P 0,9 kW S1 100%
1
50 Hz 410/880 m/min
60 Hz 490/1000 m/min
(a)
(b)
(c)
(d)
(e)
(f) (g) (h)
6. Uppackning, montering,
uppställning och transport
