Fare ved tekniske endringer, eller ved
bruk av deler som ikke er kontrollert og
godkjent av produsenten
Monter denne maskinen nøyaktig etter
anvisningen.
Bruk kun deler som er godkjent av produsenten.
Dette gjelder særlig for:
– Båndsagblad (bestillingsnummer se Tekniske
data);
– Sikkerhetsinnretninger (bestillingsnummer se
reservedelsliste).
Ikke gjør noen forandringer på delene.
Forsiktig!
Bruk av andre innsettingsverktøy og annet tilbehør
kan føre til skader for deg.
Fare ved feil på maskinen!
Stell maskinen og tilbehøret omhyggelig. Følg
vedlikeholdsforskriftene.
Kontroller apparatet før hver bruk om det er
skadet: Før videre bruk av apparatet må det
undersøkes omhyggelig om
sikkerhetsinnretninger, verneinnretninger eller
lett skadete deler funksjonerer feilfritt og
formålsmessig. Kontroller om de bevegelige
delene funksjonerer feilfritt og ikke klemmer.
Alle deler må være riktig montert og oppfylle alle
betingelser for å sikre at maskinen kan brukes
riktig.
Skadete verneinnretninger eller deler må
repareres riktig eller skiftes ut av et anerkjent
verksted. La et kundeserviceverksted skifte ut
skadete brytere. Ikke bruk denne maskinen når
bryteren ikke kan slås av og på.
Hold håndtakene tørre og frie for olje og fett.
Hold skjæreverktøy skarpe og rene, slik at du
kan arbeide bedre og mer sikkert.
Bruk ikke sagblader som er deformert eller
skadet.
Fare fra støy!
Bruk hørselsvern.
Fare gjennom blokkerte
arbeidsstykker eller deler av arbeidsstykker!
Hvis en blokkering opptrer:
1. slå av apparatet,
2. trekk ut kontakten,
3. bruk hansker,
4. Fjern blokkeringen med et egnet verktøy.
4.1 Symboler på apparatet
Fare!
Hvis disse advarslene ignoreres kan det
oppstå alvorlige personskader eller
materielle skader.
Les bruksanvisningen.
Bruk vernebriller og hørselvern.
Før hver innstilling, vedlikehold eller
reparasjon trekkes kontakten ut.
Lysstrålen skal ikke rettes mot
øynene til personer og dyr.
Bruk hørselvern.
Høydeinnstilling
Still inn sagbladbevegelsen.

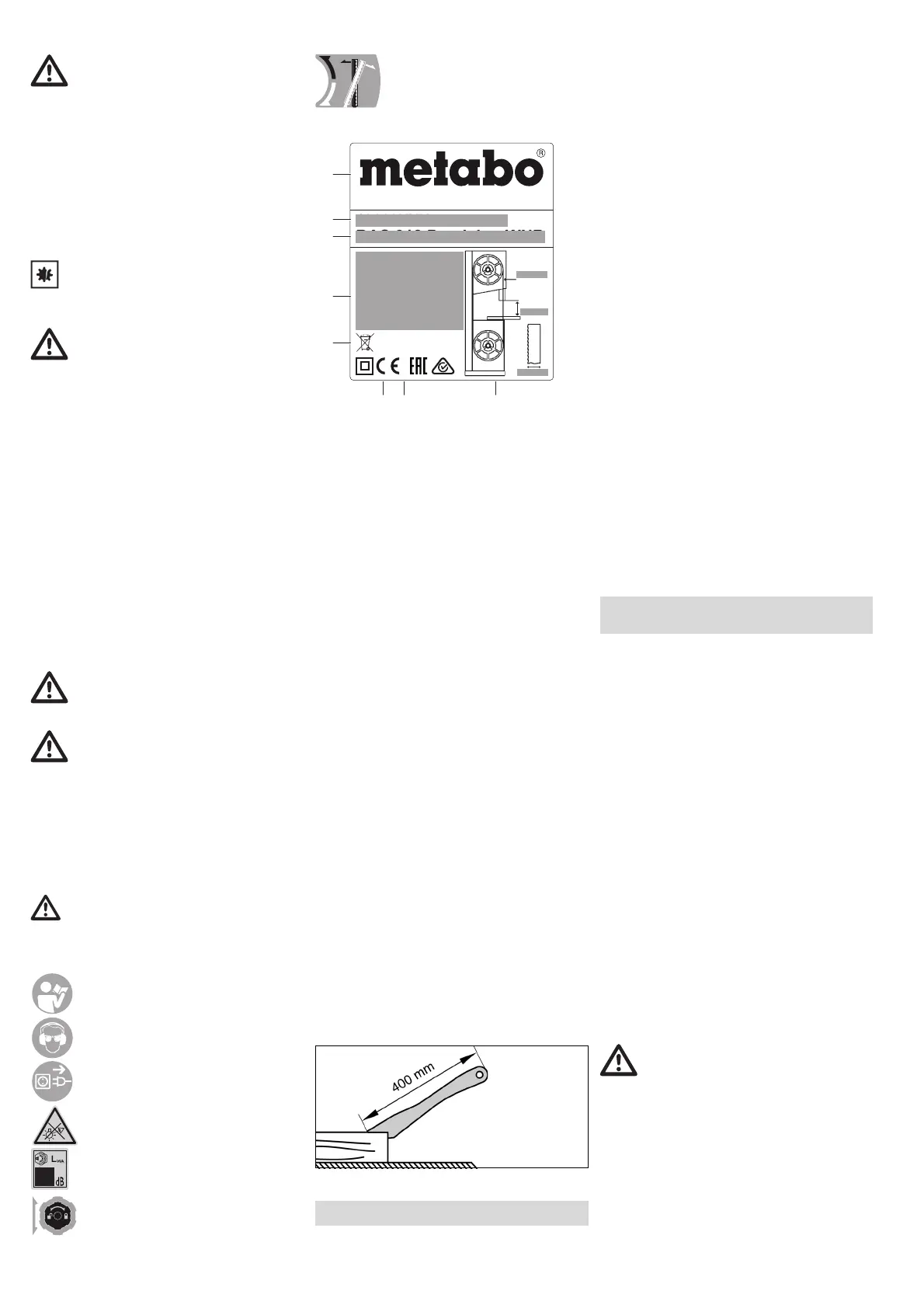

Angivelser på typeskiltet:
(a) Produsent
(b) Serienummer
(c) Betegnelse
(d) Motordata (se også „Tekniske data“)
(e) Avfallsymbol – maskinen kan deponeres hos
produsenten
(f) CE-merking – Dette apparatet oppfyller EU-
direktivene iht. samsvarserklæringen
(g) Årsmodell
(h) Mål på godkjente sagblad
4.2Sikkerhetsinnretninger
Øvre båndsagbladdeksel
Det øvre båndsagbladdekslet (6) beskytter mot
utilsiktet berøring av båndsagbladet og mot spon
som fyker rundt.
For at det øvre sagbladdekslet skal gi tilstrekkelig
beskyttelse mot berøring av sagbladet, må den
øvre båndstyringen alltid ha en avstand på 3 mm til
arbeidsstykket.
Nedre sagbladdeksel
Det nedre båndsagbladdekslet (7) beskytter mot
utilsiktet berøring av båndsagbladet under
sagbordet.
Det nedre sagbladdekslet må være montert under
drift.
Dørene
Dørene (4) beskytter mot berøring av de drevne
delene i sagens indre.
Dørene er utstyrt med en dørsikring. De kopler ut
motoren nå en dør blir åpnet mens sagen er
innkoplet.
Dørene skal være stengt når maskinen er i bruk.
Skyvepinne
Skyvestokken (8) brukes som en forlengelse av
hånden og beskytter mot utilsiktet berøring av
sagbladet.
Skyvestokken må alltid brukes når avstanden
mellom sagblad og et parallellanlegg er mindre
enn 120 mm.
Skyvestokken må føres med en vinkel på 20° …
30° mot overflaten på sagbordet.
Hvis skyvepinnen er skadet må den skiftes ut.
Se side 2 - 3.
1 På/av-bryter belysning snittområde
2På-bryter
3 Av-bryter
4Dører
5 Vrilås for åpning av døren
6 Øvre sagbladdeksel (på øvre båndstyring)
7 Nedre sagbladdeksel
8 Skyvestokk
9 Unbrakonøkkel / verktøydepot for
unbrakonøkkel
10 Hull i sagbordet
11 Sagbord
12 Bordinnlegg
13 Sponavsugstuss
14 Klemmeskrue (hellingsregulering sagbord)
15 Festskruer for sagbordet
16 Stoppskrue på sagbord
17 Anleggstyreprofil
18 Parallellanlegg
19 Spennhåndtak på parallellanlegg
20 Reguleringshjul for sagbladspenning
21 Tverranlegg
22 Klemhåndtak på tverranlegg
23 Reguleringshjul (høydeinnstilling av øvre
båndføring)
24 Låsemutter (høydeinnstilling av øvre
båndføring)
25 Øvre båndføring
26 Støvbeskyttelse
27 Låsemutter (for reguleringshjul for helning av
øvre båndsaghjul)
28 Reguleringshjul for helning av øvre
båndsaghjul
29 Øvre støtteruller
30 Skruer for øvre støtteruller
31 Øvre styreruller
32 Skrue for øvre styrerull
33 Nedre støtteruller
34 Skruer for nedre støtteruller
35 Nedre styrerull
36 Skrue for nedre styrerull
6.1 Utpakking
Få hjelp av en annen person når du pakker ut og
transporterer sagen.
Sagen må ikke løftes eller transporteres i
sagbladdekselet (6).
6.2 Feste sagen
For at sagen skal stå sikkert, må den være festet
på et solid underlag.
Montere sagen på bordet:
1. Lag fire hull i underlaget.
2. Skyv skruene ovenfra gjennom sagens
fundamentplate, og skru dem fast.
6.3 Montering av sagbordet
1. Før sagbordet (11)over sagbladet, og legg det
på sagbordstyringen.
2. Fest sagbordet med fire skruer (15) og skiver
til sagbordstyringen, men ikke trekk ordentlig
til før sagbordet er rettet inn (se kapittel 6.4).
6.4 Rette opp sagbord
Sagbordet må rettes opp på to plan:
– I sideretning; så sagbladet ligger nøyaktig i
midten av innleggskiven;
– Vinkelrett til sagbladet
Sidelengs oppretting av sagbordet
Fare!
Det er fare for kutt også fra stillestående
sagblad. Bruk et verktøy til å løsne og trekke
fast festeskruene som gir hånden tilstrekkelig
avstand til sagbladet.
1. Rett opp sagbordet (11) slik at sagbladet
befinner seg midt i bordets innleggsskive (12).
2. Trekk til de fire festeskruene (15).
Vinkelrett oppretting av sagbordet
1. Sett den øvre båndstyringen (25) helt opp.
(Mer info i kapittel 9.1)
2. Kontroller sagbladspenningen. (Mer info i
kapittel 8.2)
3. Klemmeskruen (14) løsnes.
5. Oversikt
BAS 318 Precision WNB
YYYY
19009XXX
9997812345
Metabo- Allee 1, D-72622 Nuertingen,
Germany; Made in China
L=2240 mm
max.
170 mm
6-20 mm
1~ 220-240 V
I = 4,0 A
P 0,66 kW S1 100%
2
P 0,9 kW S1 100%
1
50 Hz 410/880 m/min
60 Hz 490/1000 m/min
(a)
(b)
(c)
(d)
(e)
(f) (g) (h)
6. Utpakking, oppstilling,
montering og transport
