Træstøv udgør en sundhedsrisiko!
Forskellige træstøvarter (f.eks. af bøge-, egetræ
og ask) kan forårsage kræft hvis de inhaleres.
Der må kun arbejdes med et udsugningsanlæg.
Udsugningsanlægget skal overholde værdierne,
der er angivet i de tekniske data.
Sørg for, at der under arbejdet kun kommer så
lidt træstøv ud i omgivelserne som muligt:
– Aflejringer af træstøv fjernes fra
arbejdsområdet (ikke ved at puste!);
– Utætheder i udsugningsanlægget tætnes;
– Sørg for en god udluftning.
Ændringer på maskinen eller brug af
dele, som producenten ikke har kontrolleret
eller godkendt, udgør en risiko
Dette apparat monteres nøjagtigt som beskrevet
i denne vejledning.
Anvend derfor kun dele, der er godkendt af
producenten. Dette gælder især for:
– Båndsavblade (for bestillingsnummer, se de
tekniske data);
– Sikkerhedsudstyr (for bestillingsnumre, se
reservedelsliste).
Foretag ingen ændringer på delene.
NB!
Brugen af andet værktøj og tilbehør kan medføre
fare for kvæstelser.
Der kan være risiko på grund af
mangler ved apparatet!
Apparat samt tilbehør skal altid behandles
ordentligt. Følg altid
vedligeholdelsesforskrifterne.
Apparatet kontrolleres før hver idriftsættelse for
beskadigelser: Før apparatet tages i brug skal
sikkerhedsudstyret, beskyttelsesanordningerne
eller reservedele, som er lettere beskadiget,
nøje undersøges for om de er i orden og om de
fungerer korrekt. Kontroller om de bevægelige
dele fungerer fejlfrit og ikke klemmer. Samtlige
dele skal være korrekt monteret og opfylde alle
betingelser for at sikre at apparatet fungerer
fejlfrit.
Beskadigede beskyttelsesanordninger eller dele
skal repareres eller udskiftes af en elektriker.
Beskadigede kontakter skal udskiftes i en
serviceafdeling. Apparatet må ikke anvendes,
når en kontakt ikke kan slå korrekt til eller fra.
Hold håndgrebene tørre og fri for olie og
fedtstoffer.
Hold skæreværktøjet skarpt og rent, for at
kunne arbejde bedre og mere sikkert.
Brug ikke beskadigede eller deformerede
savbånd.
Risiko på grund af larm!
Anvend altid høreværn.
Fare pga. blokerende emner eller dele
af emner!
I tilfælde af blokering:
1. Sluk for maskinen,
2. Træk netstikket ud,
3. Brug handsker,
4. Fjern blokeringen vha. værktøj.

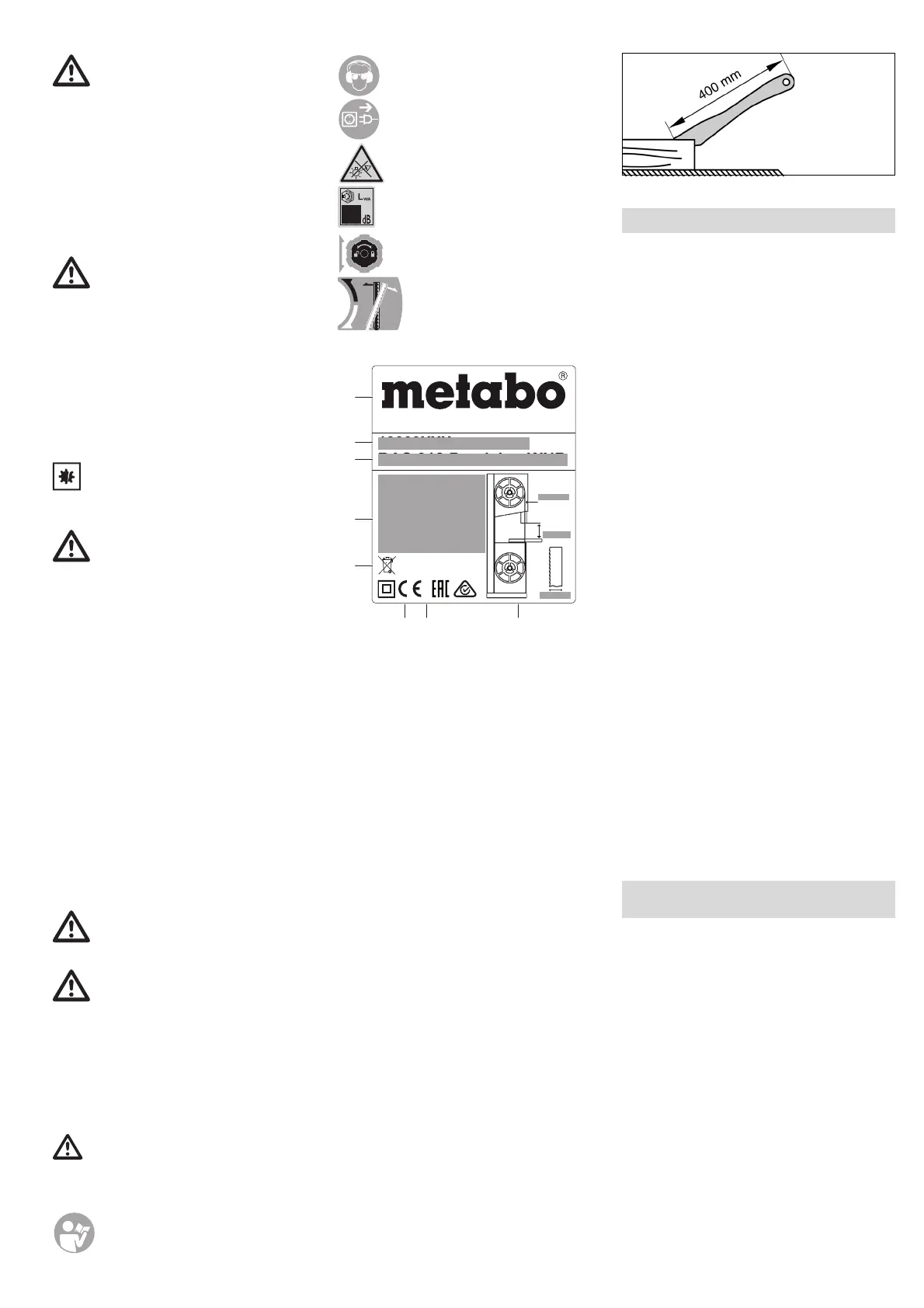

4.1 Symboler på apparatet
Fare!
Hvis der ikke tages hensyn til følgende
advarsler, er der risiko for kvæstelser eller
materielle skader.
Læs betjeningsvejledningen.
Brug beskyttelsesbriller og høreværn.
Træk altid netstikket ud før
indstillings-, vedligeholdelses- eller
istandsættelsesarbejde.
Ret ikke lysstrålen mod øjnene på
personer eller dyr.
Brug høreværn.
Højdejustering
Indstilling af savbåndets løb.
Angivelser på typeskiltet:
(a) Producent
(b) Serienummer
(c) Maskinbetegnelse
(d) Motordata (se også "Tekniske data")
(e) Bortskaffelsessymbol – apparatet kan
bortskaffes via producenten
(f) CE-mærke – dette apparat overholder EU-
direktiverne i henhold til
overensstemmelseserklæringen
(g) Konstruktionsår
(h) Dimensioner for tilladte savbånd
4.2Sikkerhedsindretninger
Øvre savbåndsafdækning
Den øvre savbåndsafdækning (6) beskytter mod
utilsigtet berøring af savbåndet og mod
omflyvende spåner.
For at den øvre savbåndsafdækning giver en
tilstrækkelig beskyttelse mod berøring af
savbåndet, skal det øvre båndstyr altid have 3 mm
afstand til emnet.
Nedre savbåndsafdækning
Den nedre savbåndsafdækning (7) beskytter mod
utilsigtet berøring af savbåndet under savbordet.
Den nederste savbåndsafdækning skal altid være
påmonteret under driften.
Kabinetdøre
Kabinetdørene (4) beskytter mod berøring af de
drivende dele i savens indre.
Kabinetdørene er forsynet med en dørlås. Denne
slår motoren fra, når en kabinetdør åbnes og saven
er tilsluttet.
Kabinetdørene skal være lukkede under driften.
Skubbestok
Skubbestokken (8) anvendes som en forlængelse
af hånden og beskytter mod utilsigtet berøring af
savbåndet.
Skubbestokken skal altid anvendes, hvis
afstanden mellem savbånd og parallelanslag er
mindre end 120 mm.
Skubbestokken skal føres i en vinkel på 20° … 30°
i forhold til savbordets overflade.
Udskift skubbestokken når den er ødelagt.
Se side 2 - 3.
1 Tænd-/sluk-kontakt til belysning af
skæreområde
2Tænd-kontakt
3 Sluk-kontakt
4Kabinetdøre
5 Drejelås til åbning af kabinetdør
6 Øvre savbåndsafdækning (på øverste
båndføring)
7 Nedre savbåndsafdækning
8Skubbestok
9 Unbrakonøgler/værktøjsdepot til
unbrakonøgler
10 Boring i savbord
11 Savbord
12 Bordprofil
13 Spånudsugningsstuds
14 Klemmeskrue (hældningsindstilling af
savbord)
15 Låseskruer til savbordet
16 Endestopskrue på savbord
17 Anslagsføringsprofil
18 Parallelanslag
19 Klemmegreb til parallelanslaget
20 Stillehjul til savbåndstilspænding
21 Tværanslag
22 Klemmegreb på tværanslag
23 Stillehjul (højdeindstilling af øverste
båndføring)
24 Kontramøtrik (højdeindstilling af øverste
båndføring)
25 Øverste båndføring
26 Støvbeskyttelsesliste
27 Kontramøtrik (til stillehjul til
hældningsindstilling af den øvre
båndsavvalse)
28 Stillehjul til hældning af den øvre
båndsavvalse
29 Øverste støttevalser
30 Skruer til de øverste støttevalser
31 Øverste føringsvalse
32 Skrue til den øverste føringsvalse
33 Nederste støttevalser
34 Skruer til de nederste støttevalser
35 Nederste føringsvalse
36 Skrue til den nederste føringsvalse
6.1 Udpakning
Udpak og transporter saven med hjælp fra en
anden person.
Undgå at løfte eller transportere saven ved den
øvere savbåndsafdækning (6).
6.2 Fastgørelse af saven
For at sikre stabiliteten skal saven fastgøres på et
stabilt underlag.
Fastgørelse på arbejdsbænk:
1. Underlaget skal forsynes med 4 boringer.
2. Stik skruerne oven fra gennem grundpladen
og skru dem fast.
6.3 Montering af savbordet
1. Savbordet (11) føres hen over savbåndet og
lægges på savbordsføringen.
2. Savbordet fastgøres med hhv. fire skruer (15)
og skiver til savbordsføringen - og skal ikke
strammes endnu; det skal først positioneres
(se kapitel 6.4).
6.4 Positionering af savbordet
Savbordet skal positioneres i to niveauer
BAS 318 Precision WNB
YYYY
19009XXX
9997812345
Metabo- Allee 1, D-72622 Nuertingen,
Germany; Made in China
L=2240 mm
max.
170 mm
6-20 mm
1~ 220-240 V
I = 4,0 A
P 0,66 kW S1 100%
2
P 0,9 kW S1 100%
1
50 Hz 410/880 m/min
60 Hz 490/1000 m/min
(a)
(b)
(c)
(d)
(e)
(f) (g) (h)
