A hiányos személyi védőfelszerelés
balesetveszélyes!
Viseljen zajtompító fülvédőt.
Viseljen védőszemüveget.
Viseljen porvédő álarcot.
Csak megfelelő munkaruhában dolgozzon.
Viseljen csúszásmentes lábbelit.
Viseljen kesztyűt a fűrésszalagok és durva
munkadarabok kezelésekor.
A fűrészpor egészségkárosodást
okozhat!
Néhány fafajta (pl. tölgy, bükk és kőris)
fűrészpora belélegzés esetén rákkeltő lehet.
Mindig használjon elszívóberendezést. Az
elszívóberendezésnek teljesítenie kell a
műszaki adatok között megadott értékeket.
Ügyeljen arra, hogy munka közben minél
kevesebb fűrészpor kerüljön a környezetbe:
–A fűrészpor-lerakódást távolítsa el (de ne
fújással!) a munkaterületről.
– Szüntesse meg a porelszívó berendezésen az
esetleges tömítetlenséget;
– Gondoskodjon jó szellőzésről.
A nem rendeltetésszerű használatnak,
a gépen eszközölt bárminemű szerkezeti
módosításnak vagy a gyártó által nem
ellenőrzött és nem engedélyezett tartozékok
használatának beláthatatlan következményei
lehetnek!
A fűrészt pontosan a jelen útmutatóban
leírtaknak megfelelően kell összeszerelni.
Csak a gyártó által engedélyezett alkatrészt
használjon. Ez különösen az alábbiakra
vonatkozik:
–fűrészszalagok (a rendelési számokat l. a
Műszaki adatok c. részben);
– biztonsági berendezések (a rendelési
számokat lásd a pótalkatrész-jegyzékben).
Ne eszközöljön semmiféle módosítást az
alkatrészeken.
Figyelem!
Más betétszerszám és egyéb tartozék használata
az Ön számára sérülésveszélyt jelent.
A szerszám meghibásodásából eredő
veszélyek
Mindig gondosan ápolja a gépet és annak
tartozékait. Tartsa be a karbantartási
előírásokat.
Használat előtt mindig ellenőrizze a készüléket
esetleges sérülésekre tekintettel: a további
használat előtt a biztonsági berendezések, a
védőberendezések, ill. a már előzetesen
enyhén megrongálódott alkatrészek műszaki
állapotát és előírásszerű működését ellenőrizni
kell. Ellenőrizze, hogy megbízhatóan
működnek-e és nem szorulnak-e a mozgó
alkatrészek. A szerszám valamennyi alkatrészét
előírásszerűen kell felszerelni, hogy biztosítva
legyen a szerszám zavarmentes működéséhez
szükséges összes előfeltétel.
A megrongálódott védőberendezéseket vagy
alkatrészeket szakszerűen meg kell javíttatni
vagy ki kell cseréltetni az erre hivatott
szakműhelyben. A meghibásodott kapcsoló-
egységet az ügyfélszolgálat műhelyében kell
kicseréltetni. Ne használja a szerszámot, ha azt
nem lehet bekapcsolni/kikapcsolni az erre
rendszeresített kapcsolóval.
A szerszám fogantyúja mindig legyen száraz,
olaj- és zsírmentes.
Tartsa a vágó szerszámot élesen és tisztán a
jobb és biztonságosabb munkavégzés
érdekében.
Ne használjon megrongálódott vagy
eldeformálódott fűrészszalagokat.
Veszélyes zajterhelés!
Viseljen zajtompító fülvédőt.
Útban lévő munkadarabok vagy
munkadarab részek által előidézett veszély!
Ha valami útban van:
1. kapcsolja ki a gépet,
2. húzza ki a hálózati csatlakozót,
3. viseljen kesztyűt,
4. Szűntesse meg az akadályt megfelelő
szerszám segítségével.
4.1 Szimbólumok a készüléken
Veszély!
Az itt leírt figyelmeztetések figyelmen kívül
hagyása súlyos sérüléshez vagy vagyoni
kárhoz vezethet.
Olvassa el a használati útmutatót.
Viseljen védőszemüveget és
hallásvédőt.
Bármilyen beállítás, karbantartás
vagy javítás előtt húzza ki a hálózati
csatlakozót.
Ne irányítsa a fénysugarat az
emberek vagy állatok szemébe!
Viseljen hallásvédő felszerelést.
Magasságállítás,
Állítsa be a fűrészszalag futását.

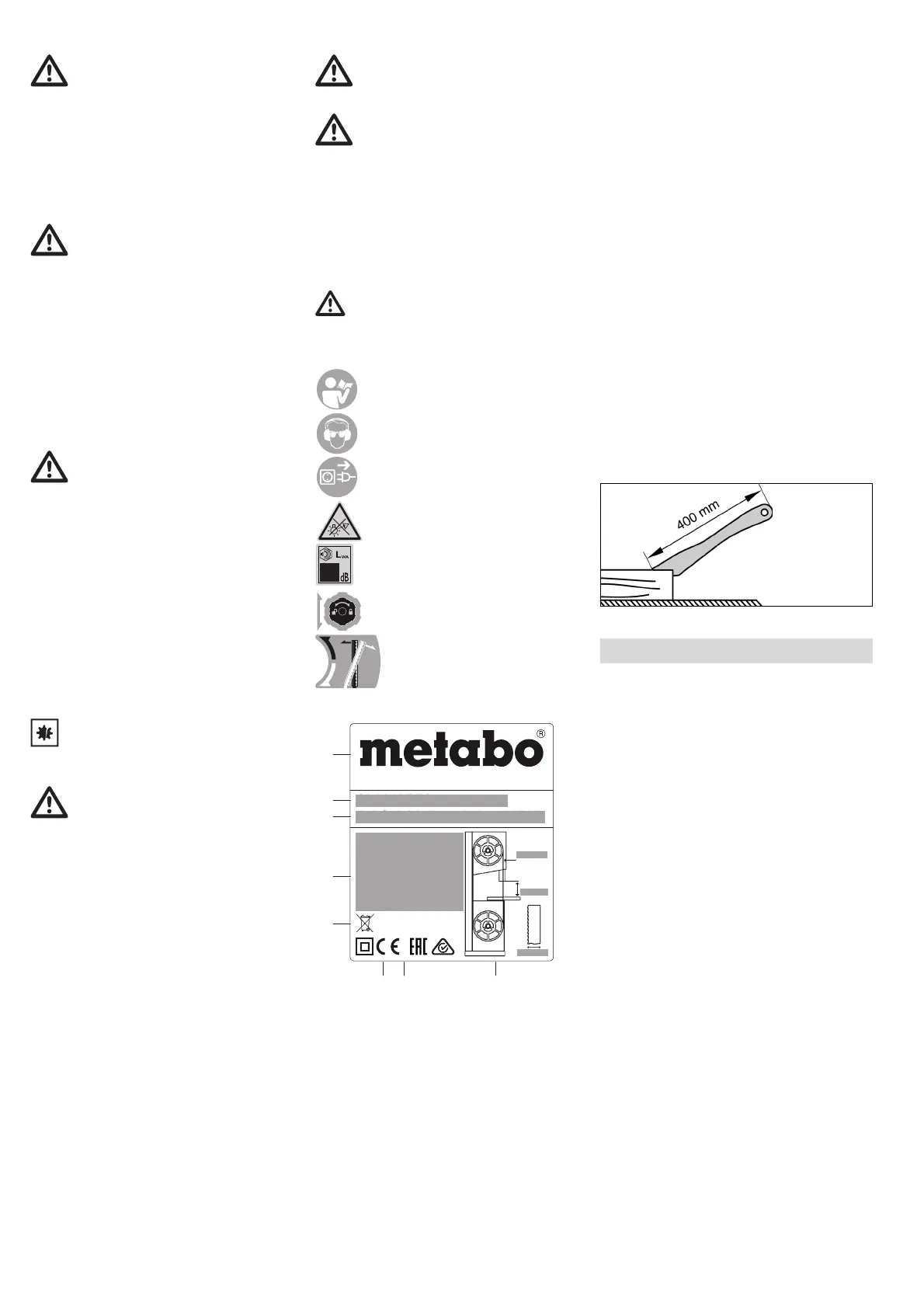

Adatok a típustáblán:
(a) Gyártó
(b) Sorozatszám
(c) A készülék megnevezése
(d) Motoradatok (lásd még „Műszaki adatok”)
(e) Ártalmatlanítási szimbólum – A gépet kérésre
a gyártó ártalmatlanításra visszaveszi
(f) CE jel – Ez a berendezés kielégíti az EU-nak
a megfelelőségi nyilatkozat szerinti
irányelveit.
(g) Gyártási év
(h) Engedélyezett fűrészszalagok méretei
4.2Biztonsági berendezések
Fűrészszalag felső takarólemeze
A fűrészszalag felső takarólemeze (6)
megakadályozza, hogy a kezelő véletlenül
hozzáérjen a fűrészszalaghoz és felfogja az
elrepülő forgácsot.
A fűrészszalag felső takarólemeze akkor védi
megbízhatóan a kezelőt a fűrészszalaghoz való
véletlen hozzáéréstől, ha a szalag felső
megvezetése és a munkadarab közötti távolság
mindig 3 mm-t tesz ki.
Fűrészszalag alsó takarólemeze
A fűrészszalag alsó takarólemeze (7)
megakadályozza, hogy a kezelő véletlenül
hozzáérjen a fűrészszalaghoz és felfogja az
elrepülő forgácsot.
A fűrészszalag alsó takarólemezének üzemeltetés
közben felszerelt állapotban kell lennie.
Burkolati ajtók
A burkolati ajtók (4) megakadályozzák, hogy a
kezelő hozzáérjen a fűrész belsejében elhelyezett
hajtott alkatrészeket.
A burkolati ajtókat ajtóbiztosítóval szerelték fel. Ez
lekapcsolja a motort, ha a burkolati ajtót
bekapcsolt fűrész mellett nyitják ki.
A burkolati ajtóknak az üzemeltetés közben zárva
kell lenniük.
Tolófa
A kezelő a tolófával (8) meghosszabbíthatja a
kezét, így elkerülheti, hogy véletlenül hozzáérjen a
fűrészszalaghoz
A tolófát mindig használni kell, ha a fűrészszalag
és a párhuzamütköző közötti távolság kisebb, mint
120 mm.
A tolófát mindig 20° … 30°-os szögben kell tartani
a fűrészasztal lapjához képest.
Ha a tolófa megrongálódott, ki kell azt cserélni.
Lásd a 2 - 3. oldalt.
1 A vágóterület-kivilágítás be- / kikapcsoló
gombja
2 bekapcsoló gomb
3 kikapcsoló gomb
4burkolati ajtók
5 forgózár a burkolati ajtó nyitásához
6felső fűrészszalag-takarólemez (a
fűrészszalag felső megvezetésén)
7alsó fűrészszalag takarólemez
8tolófa
9 Imbuszkulcs / szerszámtár imbuszkulcshoz
10 furat a fűrészasztalban
11 fűrészasztal
12 asztalbetét
13 forgácselszívó csonk
14 szorítócsavar (fűrészasztal dőlésbeállítás)
15 fűrészasztal-rögzítő csavarok
16 végütköző csavar a fűrészasztalban
17 ütközővezető profil
18 párhuzamütköző
19 a párhuzamütköző szorítókarja
20 a fűrészszalag-megfeszítés
szabályozókereke
21 harántütköző
22 szorító markolat a harántütközőn
23 szabályozókerék (a fűrészszalag felső
megvezetés magasságának beállításához)
24 rögzítőanya (a fűrészszalag felső megvezetés
magasságának beállításához)
25 fűrészszalag felső megvezetése
26 porvédő léc
27 rögzítőanya (a felső szalagvezető görgő
dőlésszögének szabályozókerekéhez)
28 a felső szalagvezető görgő dőlésszögének
szabályozókereke
29 felső támasztó görgők
30 csavarok a felső támasztó görgőkhöz
31 felső vezető görgők
32 csavarok a felső vezető görgőkhöz
33 alsó támasztó görgők
34 csavarok az alsó támasztó görgőkhöz
35 alsó vezető görgők
36 csavarok az alsó vezető görgőkhöz
BAS 318 Precision WNB
YYYY
19009XXX
9997812345
Metabo- Allee 1, D-72622 Nuertingen,
Germany; Made in China
L=2240 mm
max.
170 mm
6-20 mm
1~ 220-240 V
I = 4,0 A
P 0,66 kW S1 100%
2
P 0,9 kW S1 100%
1
50 Hz 410/880 m/min
60 Hz 490/1000 m/min
(a)
(b)
(c)
(d)
(e)
(f) (g) (h)
