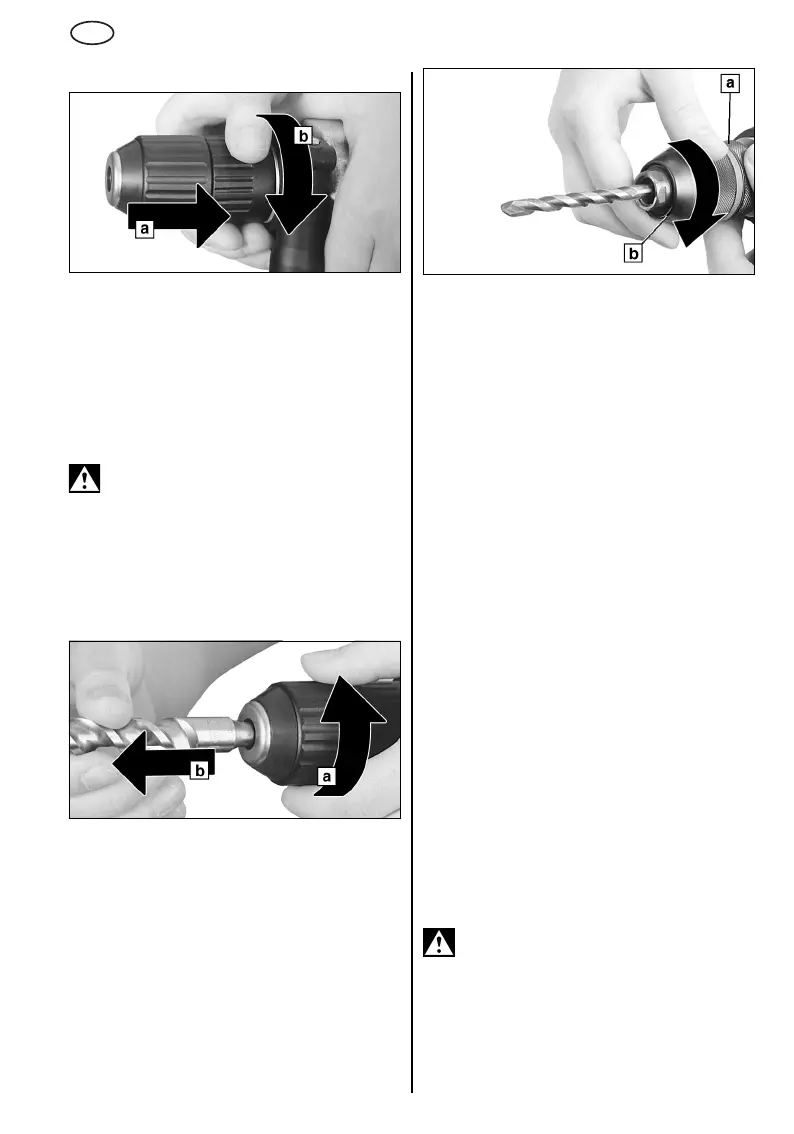

Futter aufsetzen:
Futter auf Spindel (6) aufsetzen (a).
Futterverriegelung (5) in Pfeilrichtung verdrehen (b)
bis Futter vollständig auf Spindel aufgeschoben
werden kann und Futterverriegelung loslassen.
Prüfen ob das Futter festsitzt.
Hinweis:
Um ein Mitdrehen der Spindel beim
Futterwechsel zu vermeiden, den Schaltknopf (16)
auf Meißeln stellen.
8.7 Werkzeugwechsel Hammerbohrfutter
Werkzeugschaft vor dem Einsetzen
reinigen und mit Spezialfett fetten
(als Zubehör: Best.-Nr. 6.31800)!
Nur SDS-plus Werkzeuge einsetzen!
Werkzeug einstecken:
Werkzeug drehen und bis zum Einrasten
einstecken. Das Werkzeug wird automatisch
verriegelt.
Werkzeug entnehmen:
Werkzeugverriegelung (3) in Pfeilrichtung
verdrehen (a) und Werkzeug entnehmen (b).
8.8 Werkzeugwechsel Schnellspann-
Bohrfutter Futuro Plus
(nicht BH 20, BHE 20)
Verwenden Sie das Schnellspannbohrfutter beim
Bohren ohne Schlag in Metall, Holz usw. und zum
Schrauben.
Werkzeug einsetzen. Haltering (a) festhalten und
mit der anderen Hand die Hülse (b) in Richtung
"GRIP, ZU" drehen, bis der spürbare mechanische
Widerstand überwunden ist.
Achtung! Werkzeug ist jetzt noch nicht gespannt!
So lange kräftig weiterdrehen (dabei muss es
"klicken"), bis kein Weiterdrehen mehr möglich ist
- erst jetzt ist das Werkzeug sicher gespannt.
Bei weichem Werkzeugschaft muss eventuell nach
kurzer Bohrzeit nachgespannt werden.
Bohrfutter öffnen:
Haltering (a) festhalten und mit der anderen Hand
Hülse (b) in Richtung "AUF, RELEASE" drehen.
Hinweis:
Das nach dem Öffnen des Bohrfutters
eventuell hörbare Ratschen (funktionsbedingt)
wird durch das Gegendrehen der Hülse
ausgeschaltet.
Bei sehr fest geschlossenem Bohrfutter:
Netzstecker ziehen. Das Bohrfutter mit einem
Gabelschlüssel am Bohrfutterkopf festhalten und
Hülse (b) kräftig in Richtung "AUF, RELEASE"
drehen.
8.9 Contact-Funktion
(KHE 24 Contact)
Zum Einschalten der Contact-Funktion die
Taste (11) drücken.
Die Contact-Funktion kann bei Bedarf, z.B. zum
Bohren in Stahlträgern oder Wänden mit
Armierungseisen, mit der Taste (11) abgeschaltet
werden.
Die Contact-Status-Anzeige (10) informiert über
den momentanen Zustand:
Grün: Contact-Funktion eingeschaltet.
Rot : Maschine hat abgeschaltet, weil ein
leitendes, geerdetes Material oder eine
stromführende Netzleitung berührt wurde.
Die Maschine mit dem Bohrer sofort aus
dem Bohrloch ziehen und einen eventuell
entstandenen Schaden fachmännisch
reparieren.
Aus: Contact-Funktion ausgeschaltet.
