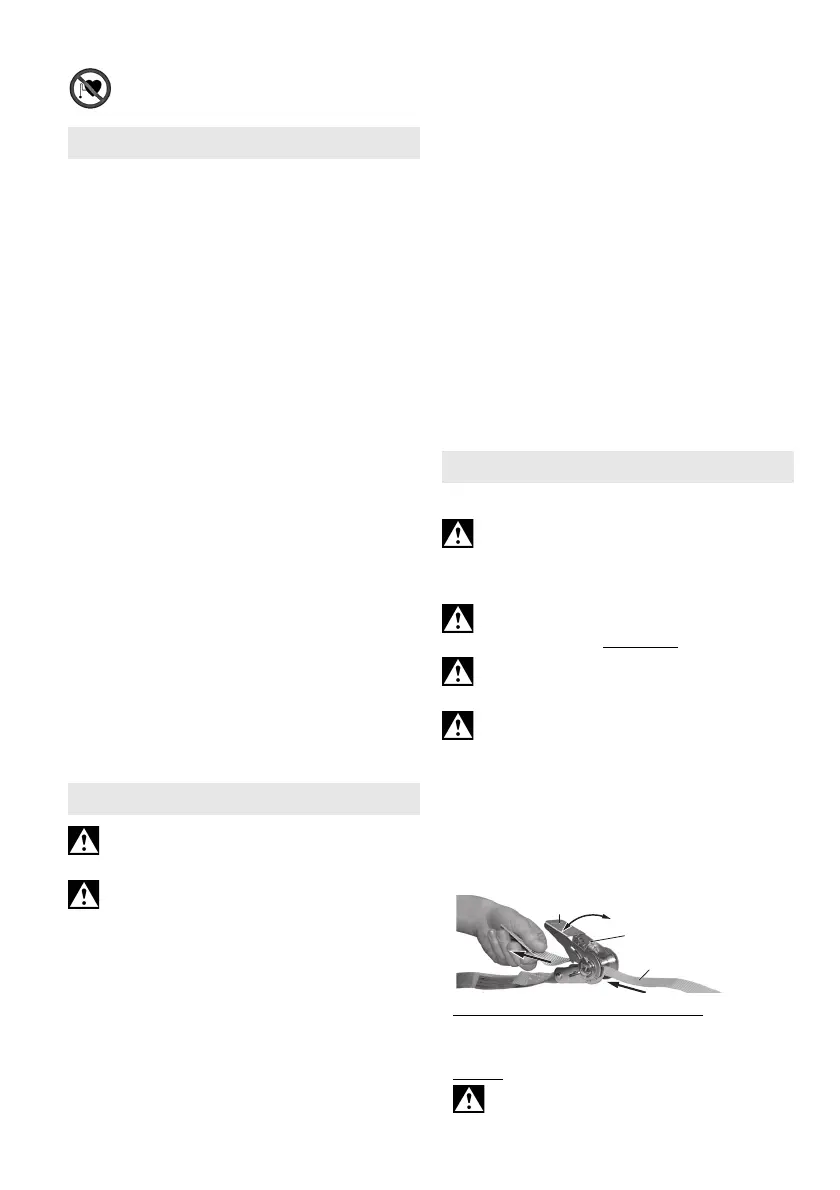

Metabo MAG 32 Original Instruction

SUOMIfi
52
Kielletty sydämentahdistinta käyttäville
henkilöille.
Katso sivu 2.
1 Varmistushihna
2 Varmistushihnan räikkä
3 Kaksi kiinnityspistettä
4Kantokahva
5 M8-kierre (tähän voidaan kiinnittää silmukka-
ruuvi. Käytetään koneen nostamiseen
jousihaan ja köyden avulla)
6 Jäähdytysvoitelulaitteen säiliö
7 Jäähdytysvoitelulaitteen tulohana
8 Salpa käyttökoneen tahattoman ylös-/alaspäin
kohdistuvan liikkeen estämiseksi
9 Kierretapit teräkelkan välyksen säätöä varten
10 Koneen kaulan rako terien irrottamiseen *
11 Irrotin *
12 Porankara teränkiinnittimellä (MK 2) *
13 Säätöpyörä (kierrosluvun säätö) *
14 Elektroniikan signaalinäyttö *
15 Kytkentänuppi (1. / 2. vaihde) *
16 Teräkelkka
17 Vipu käyttökoneen ylös- ja alasliikuttamiseen
18 Kytkin (LED-valo päälle/pois)
19 Kytkin (magneetin päälle-/poiskytkentä)
20 Kytkin (käyttökoneen päällekytkentä, pyörintä-
suunta myötäpäivään, poraus)
21 Kytkin (käyttökoneen poiskytkentä)
22 Kytkin (käyttökoneen päällekytkentä, pyörintä-
suunta vastapäivään) *
23 Magneettijalka / magneetti
24 Lastusuojalevy
25 Teränpitimen kierretapit *
26 Teränpidin (Weldon, 19 mm) *
27 Kääntymisen estin *
* varustelukohtainen / tyyppikohtainen
Tarkasta ennen käyttöönottoa, että konekil-
vessä ilmoitettu verkkojännite ja verkkotaa-
juus vastaavat paikallisen sähköverkon arvoja.
Tarkasta kone mahdollisten vaurioiden
varalta: ennen kuin otat koneen uudelleen
käyttöön, sen suojavarusteet tai lievästi vaurioitu-
neet osat on tarkastettava huolellisesti moitteet-
toman ja määräysten mukaisen toiminnan varmista-
miseksi. Tarkasta, että liikkuvat osat toimivat
moitteettomasti eivätkä jumiudu, ja että mitkään
osat eivät ole vaurioituneet. Kaikkien osien täytyy
olla oikein paikallaan ja täyttää kaikki vaatimukset,
jotta koneen moitteeton toiminta voidaan taata.
Vaurioituneet suojalaitteet ja osat täytyy korjauttaa
tai vaihdattaa määräysten mukaisesti valtuutetussa
ammattikorjaamossa.
6.1 Verkkoliitäntä
Kone vastaa suojausluokan I vaatimuksia ja siksi
sen saa kytkeä vain määräysten mukaisesti
maadoitettuihin pistorasioihin.
Kun käytät konetta ulkona: Kytke eteen FI-suoja-
kytkin, jonka laukaisuvirta on enintään 30 mA!
Tarkista sähkötyökalun liitäntäjohdon toiminta
säännöllisesti ja vaihdata vaurioitunut johto valtuu-
tetussa ammattikorjaamossa.
Jos tarvitaan jatkojohtoa, sen täytyy olla kolmijoh-
dinkaapeli (ja sen maadoitusjohtimen täytyy olla
yhdistetty moitteettomasti ja johtavasti pistorasian
ja pistokkeen suojakoskettimeen).
Käytä ulkona vain tähän tarkoitukseen hyväksyttyjä
ja vastaavasti merkittyjä jatkojohtoja.
Tarkista jatkojohtojen toiminta säännöllisesti ja
vaihdata vaurioituneet jatkojohdot.
Jatkojohtojen täytyy soveltua käyttökoneen ja
magneettiporausjalustan tehonotolle (vrt. tekniset
tiedot). Jos käytät johtokelaa, kelaa johto aina koko-
naan kelasta ulos.
7.1 Varmistushihnan kiinnitys
Porattaessa vinoilla ja pystysuorilla pinnoilla ja
pään yläpuolella olevissa kohteissa magneet-
tiporausjalusta täytyy varmistaa oheisella
varmistus-
hihnalla
(1) niin, ettei se voi päästä putoamaan
mahdollisen jännitekatkoksen yhteydessä.
Kiinnitä
varmistushihna (1) paikalleen niin, että
magneettiporausjalusta siirtyy verkkojännite-
katkoksen yhteydessä käyttäjästä
poispäin.
Vaihda
varmistushihna (1), jos siihen on
kohdistunut rasitusta magneettiporausja-
lustan putoamisen yhteydessä.
Huomio! Tarkasta
varmistushihna (1) vauri-
oiden varalta. Tarkasta huolellisesti ennen
jokaista käyttökertaa
varmistushihnan (1) moitteeton
ja määräystenmukainen toiminta. Jos
varmistus-
hihna
(1) on vaurioitunut tai räikkä (2) ei toimi enää
kunnolla, vaihda
varmistushihna välittömästi uuteen.
-Laita
varmistushihna (1) kiinni magneettiporausja-
lustan jompaankumpaan kiinnityspisteeseen (3).
- Kiinnitä sitten varmistushihna toisesta päästään
johonkin sopivaa kiinnityskohtaan tai työstettä-
vään materiaaliin.
-
Varmistushihnaan (1) liittyviä ohjeita:
Työnnä varmistushihnan (1) vapaa pää alakautta
kiristimen akselissa olevan raon läpi ja vedä sitten
varmistushihnan
vapaasta päästä, kunnes se on
löysästi paikallaan.
Se ei saa olla liian tiukalla, jotta varmistus-
hihnaa
voidaan rullata yli 1 kierrosta - vain
siten pystytään tekemään turvallinen kiinnitys.
5. Yleiskuva
6. Käyttöönotto
7. Käyttö
1
(b)
(a)

Metabo MAG 32 Specifications

General

Chuck type	-
Adjustable speed	Yes
Torque (max)	50 N⋅m
Idle speed (max)	700 RPM
Sound power level	98 dB
Sound pressure level	85 dB
Sound level uncertainty	3 dB
Drilling diameter in steel (max)	- mm
Vibration level (metal drilling)	2.5 m/s²
Input power	1000 W
Cable length	5 m
Output power	520 W
Power source	AC
AC input voltage	220-240 V
AC input frequency	50 - 60 Hz
Product color	Black, Green, Grey
Uncertainty K	1.5 m/s²

Weight and Dimensions

Weight	11900 g
