REV. 8/14/2019 INST99-8249
5

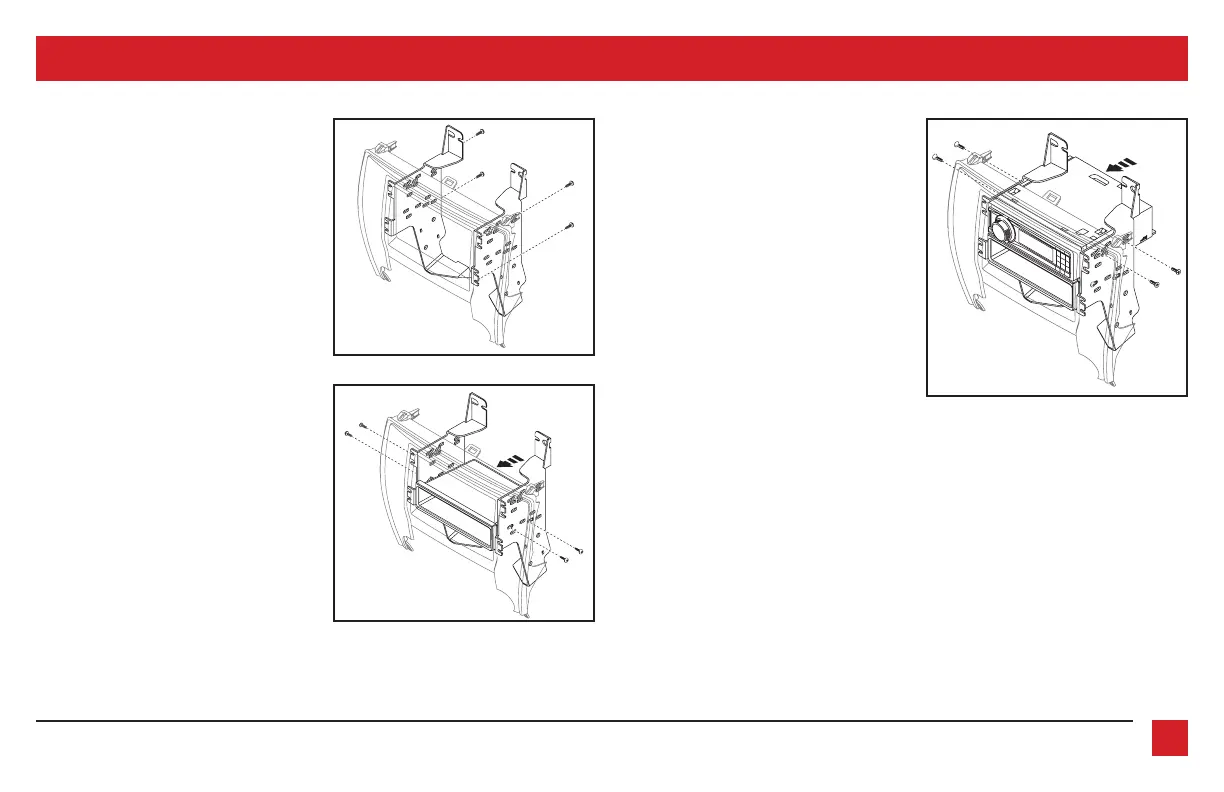

ENSAMBLE DEL KIT
(Figura A)
(Figura B)
(Figura C)
Provisión de radio ISO DIN con cavidad
1. Conecte el conjunto de soporte de
radio / controles climáticos al panel de
la carcasa de la radio con (4) tornillos
Phillips “suministrados. (Figura A)
2. Monte la cavidad en el ensamble de
soporte/panel con los (4) tornillos
Phillips restantes suministrados.
(Figura B)
3. Quite la manga de metal “DIN” y el
anillo de moldura del radio de mercado
secundario.
4. Deslice el radio en el ensamble y
sujételo con los tornillos suministrados
con el radio. (Figura C)
5. Localice el arnés de cableado de
fábrica y el conector de la antena en
el tablero y haga todas las conexiones
necesarias al radio. Metra recomienda
que use adaptadores adecuados de
acoplamiento de Metra y/o de AXXESS.
Pruebe el radio para verificar que
funcione correctamente.
6. Asegurar el ensamble del radio en el
tablero y vuelva a armar el tablero al
revés de como lo desarmó.
Los controles climáticos
no se muestran para
mayor claridad.
