MD 9240 Leistungsmesszange Betrieb
30

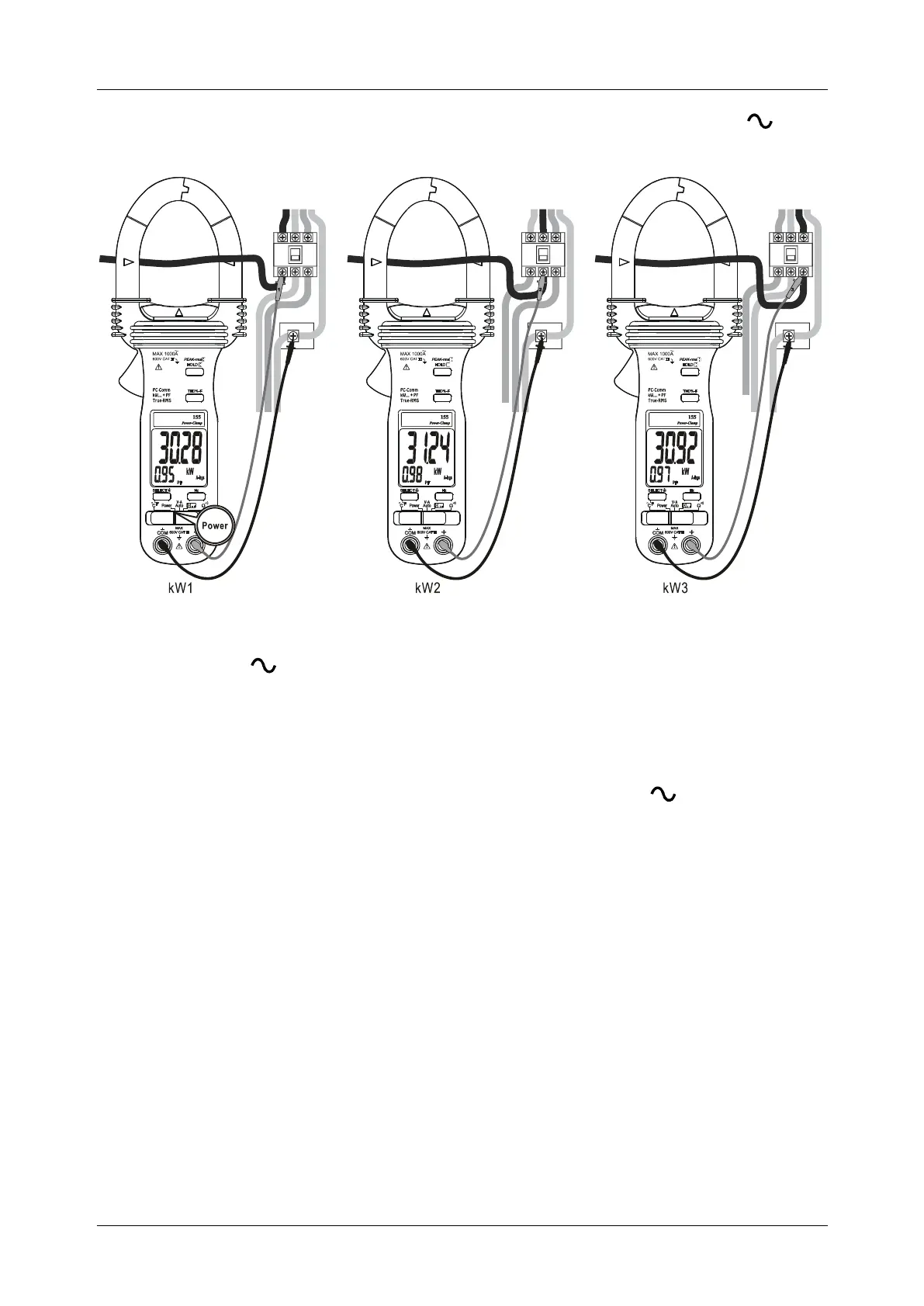

Messung von Leistungsparametern in einem 3-Phasen-4-Leitersystem (3 4W):
Sowohl in Fällen gleicher als auch ungleicher Belastung messen Sie in 3-Phasen-4-
Leitersystemen (3 4W) die Leistungen Phase zu Nullleiter kW
1,
kW
2
und kW
3
jeder
Phase getrennt, wie dargestellt. Die System(gesamt)leistung kW
Total
ist die Summierung
aller drei Leistungen Phase zu Nullleiter. Das heißt:
kW
Total
= kW
1
+ kW
2
+ kW
3
(sowohl für Lastfälle gleicher als auch ungleicher
Belastung)
In Fällen gleicher Belastung in 3-Phasen-4-Leitersystemen (3 4W) können die
Parameter der System(gesamt)leistung zum Dreifachen einer beliebigen der drei
Leistungen Phase zu Nullleiter vereinfacht werden. Das heißt:
kW
Total
= 3 x kW
1
(nur in Fällen gleicher Belastung)
kVA
Total
= 3 x kVA
1
(nur in Fällen gleicher Belastung)
kVAR
Total
= 3 x kVAR
1
(nur in Fällen gleicher Belastung)
