MD 9240 Leistungsmesszange Betrieb
29
Leistungsfunktion
Bringen Sie den Schiebe-Funktionsschalter in die Stellung Power.
Grundeinstellung ist die zuletzt gewählte Funktion. Kurzes Drücken der Taste
SELECT wählt zwischen den Messfunktionen W (Wirkleistung), VAR
(Blindleistung) und VA (Scheinleistung).
PF (Gesamt-Leistungsfaktor) wird gleichzeitig in sekundären Minidisplay
angezeigt. Da er den Wirkungsgrad kennzeichnet, wird der absolute PF-Wert
angewandt.
Das LCD-Symbol „A-lags“ geht an, um einen induktiven Stromkreis anzuzeigen,
d. h. der Strom A eilt der Spannung V nach. (Der Phasenwinkel θ ist „+“).
Wenn dagegen bedeutende PF-Werte angezeigt werden, OHNE dass „A-lags“ angeht,
gibt das einen kapazitiven Stromkreis an, d. h, der Strom A eilt der Spannung V vor.
(Der Phasenwinkel θ ist „-“).
Anmerkung:
Bei der Messung von Lastkreisen mit Leistungsaufnahme, wie bei den meisten
Anwendungen, zeigen positive W-Anzeigen (Wirkleistung) an, dass der
Messaufbau korrekt ist. Negative Anzeigen (LCD-Symbol „-“ geht an) weisen in
solchen Fällen darauf hin, dass entweder die Richtung der Zangenanklemmung
oder die Polarität der Prüfleitungen verdreht ist. Korrigieren Sie den Aufbau, um
korrekte „A-lags“-Anzeigen zu erhalten.
Wenn stark verzerrte Wellenformen auftreten, kann die „A-lags“-Erfassung
wegen des Einflusses der Oberwellen beeinträchtigt sein. Wie erwähnt, wird
empfohlen, Oberwellen zu behandeln (z. B. wegzufiltern), bevor
Phasenverschiebungsprobleme behoben werden.

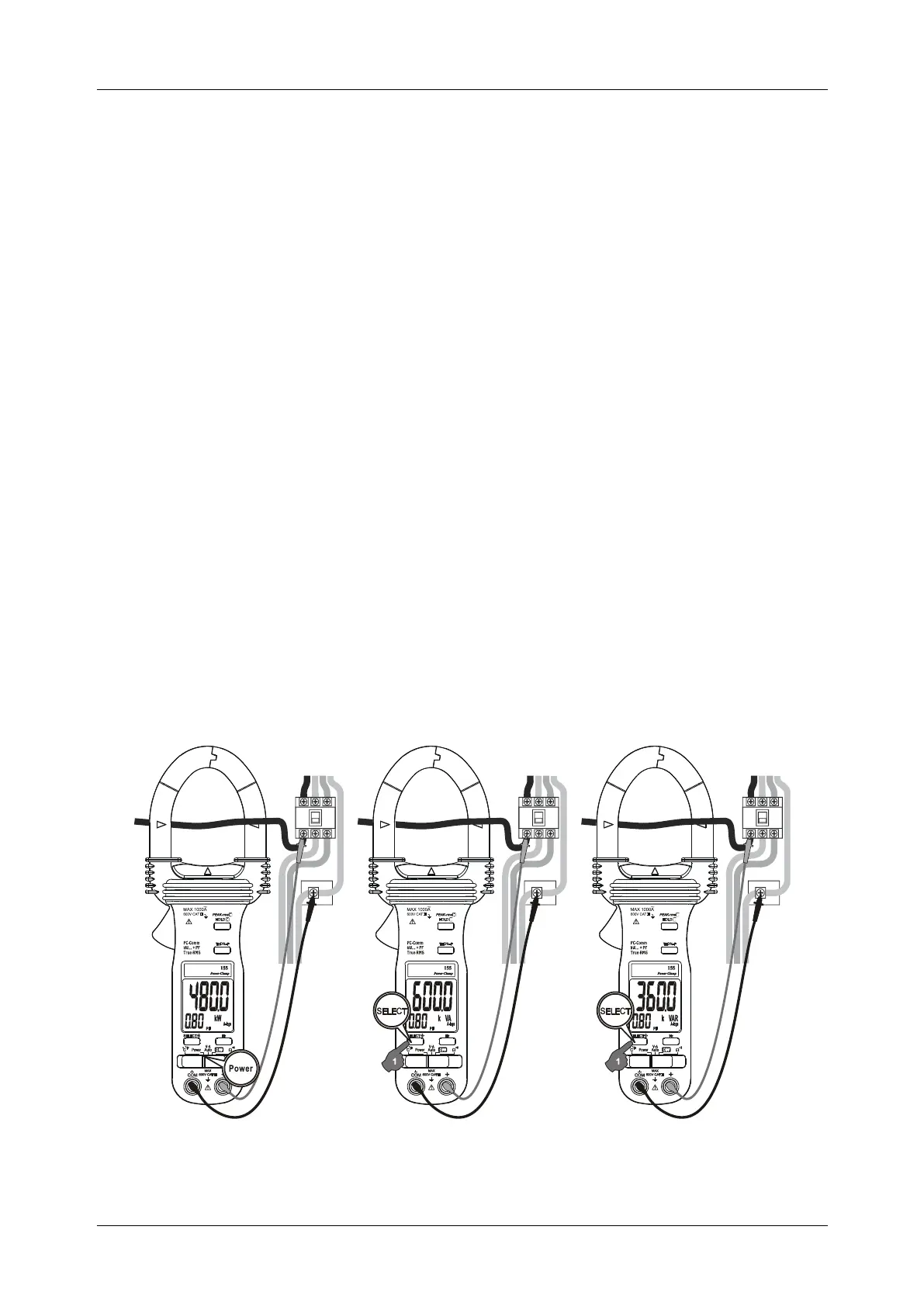

Messung von Leistungsparametern an einer Phase oder in einem
Einphasensystem:
To Next Page
