Michi S5 - Analog Input and Speaker Output Connections; Single Wire Speaker Connection; Bi-wire Speaker Connection

5

HF
LF
Michi S5
Michi P5
Spearker
Speaker
Single Wire Connection
Bi-wire Connection

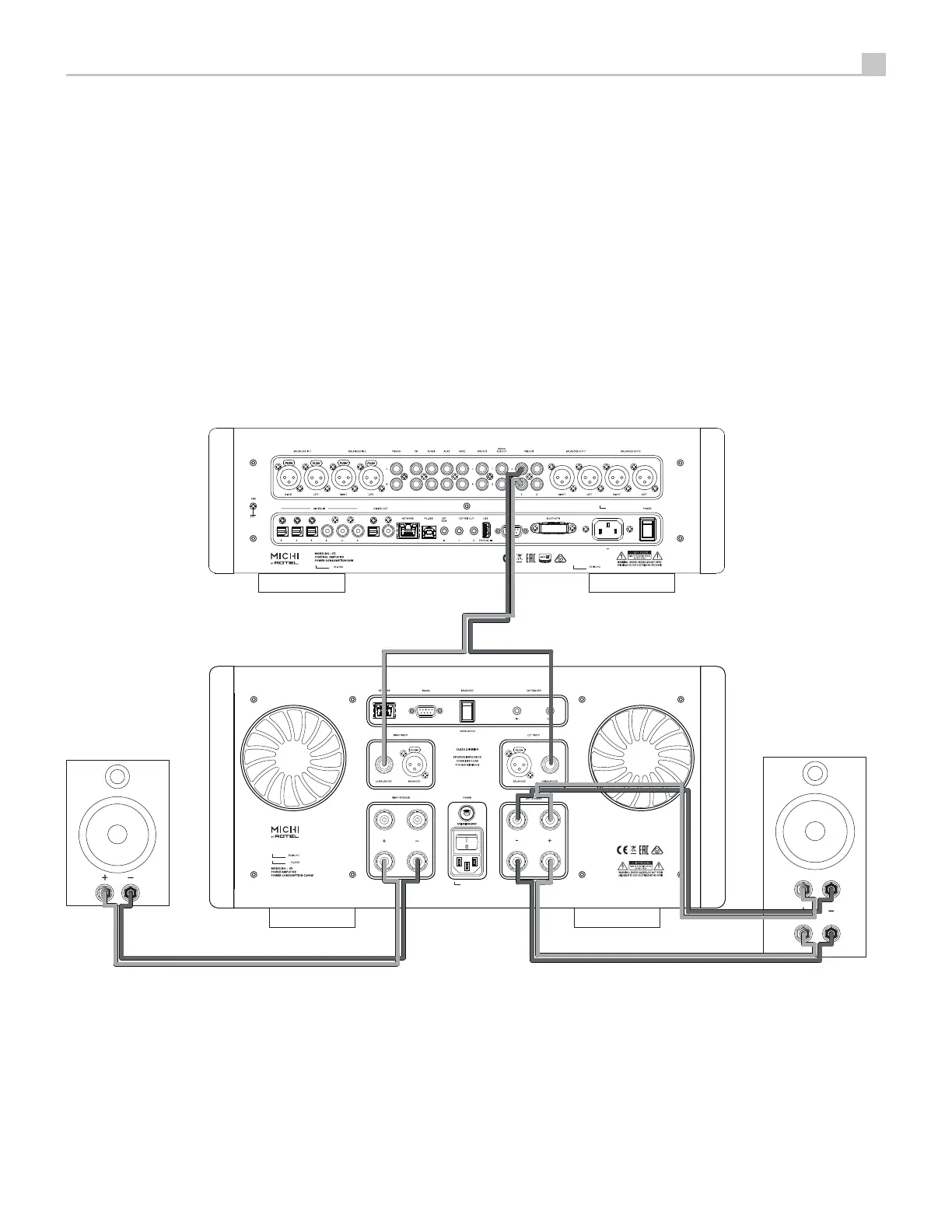

Figure 3 -1: Analog Input and Speaker Output Connections
Branchements des entrées analogiques et sorties enceintes acoustiques
Anschlussdiagramm (analoge Eingangsanschlüsse, Ausgangsanschlüsse für die
Lautsprecher)
Conexiones de Entrada Analógicas y de Salida a las Cajas Acústicas
Analoge ingangen en luidsprekeruitgangen
Collegamenti ingressi analogici ed uscite diffusori
Anslutningar för högtalare och analoga ingångar
Подсоединение источников сигнала на аналоговые входы и акустических систем
