LINKGATE EncRadio SF & DecRadio SF
User Manual
Doc: ENC_SF_R_200_000
Version: 2.0
Page 5 of 12
4. EncRadio SF

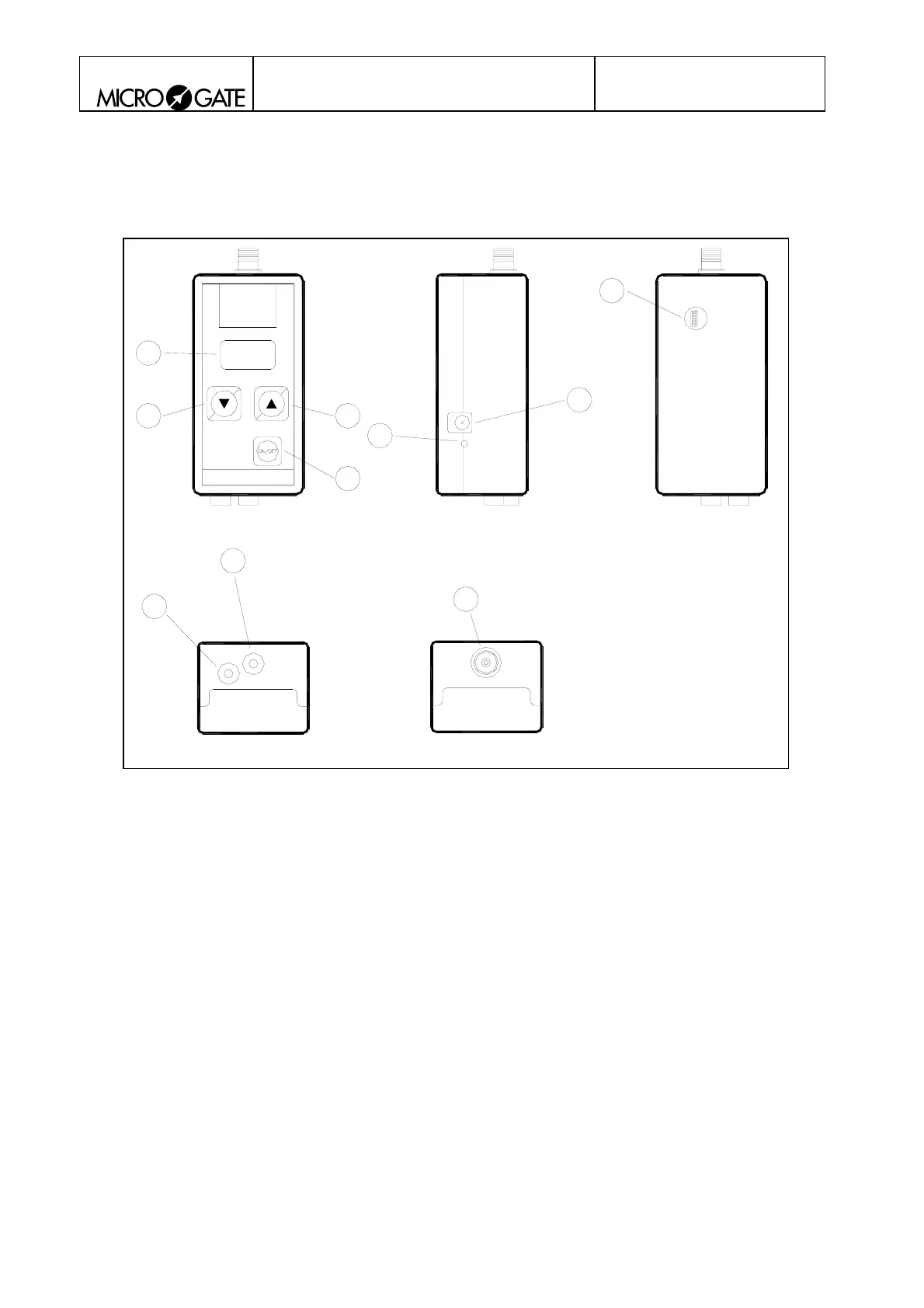

Figure 1
1 Numerical display
2 < Down arrow > key
3 < Up arrow > key
4 < ON/OFF > key for switching on/off
5 Led di segnalazione ricarica accumulatori
6 Connettore Jack per ricarica accumulatori
7 Coperchio per accesso al connettore di programmazione (riservato MICROGATE)
8 Boccola VERDE per ingresso segnali
9 Boccola NERA per segnale di Massa
10 Connettore TNC per collegamento antenna esterna
2
1
4
3
5
6
7
8
9
10
FRONT VIEW LEFT SIDE VIEW BACK VIEW
BOTTOM VIEW VISTA LATO SUPERIORE
