5 Installazione unità interna
Interno
Dimensioni
installazione
Parete
della
Esterno
piastra
di
Assicurarsi di avere spazio suiciente per

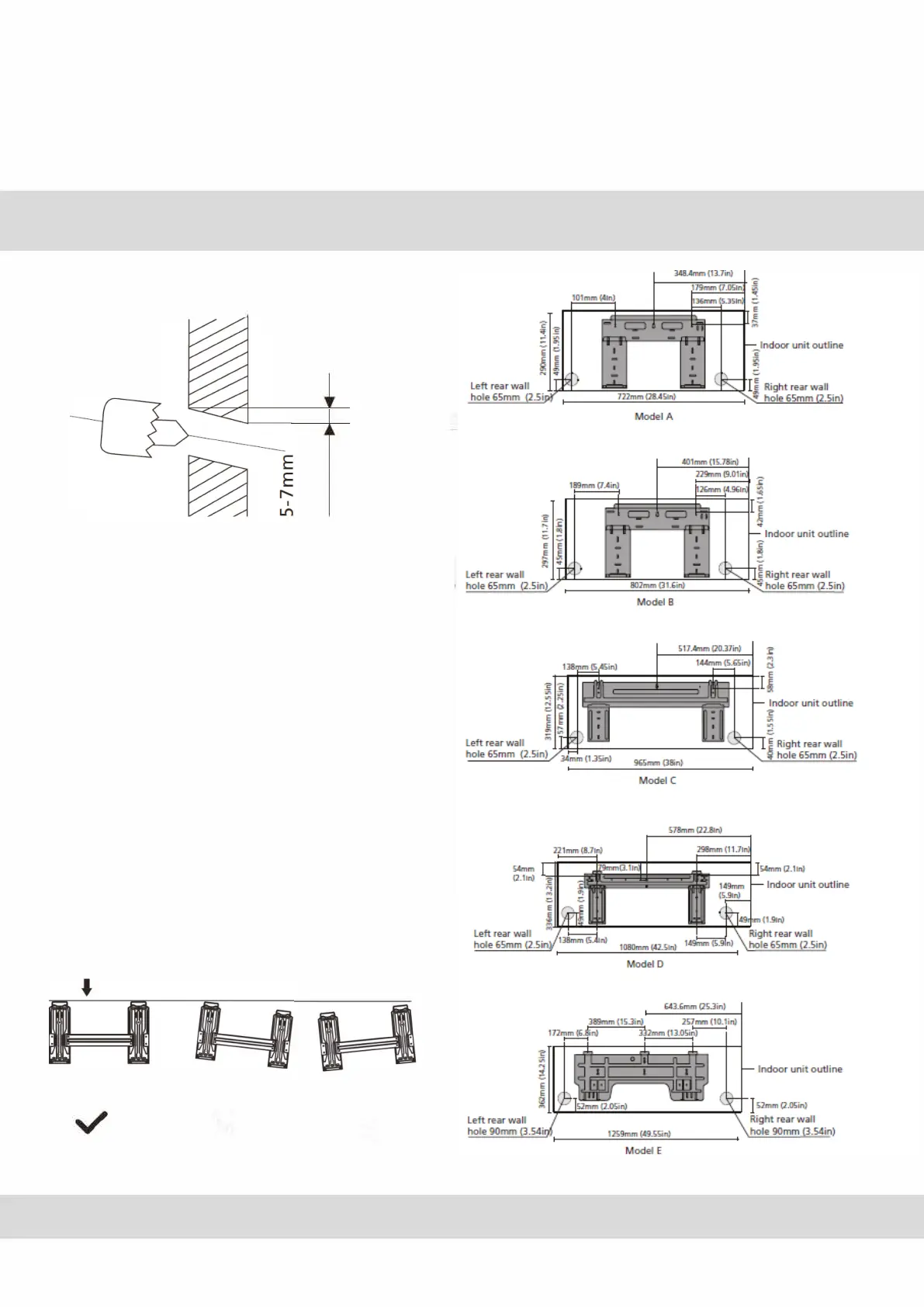

assemblare l'unità interna; gli schemi a destra
mostrano la piastra di montaggio con le
seguenti dimensioni annotate:
•
Larghezza della piastra di montaggio
•
Altezza della piastra di montaggio
•
Larghezza dell'unità interna, relativa alla
piastra di montaggio
•
Altezza dell'unità interna, relativa alla
piastra di montaggio
•
Posizione consigliata del foro sulla parete
(sia alla destra che alla sinistra della piastra
di montaggio)
•
Distanze relative tra i fori sulla parete
Corretta posizione della piastra di installazione
