7 Collegamento tubazioni refrigerante
Collegamento delle tubazioni
(Unità Interna)
Durante il posizionamento delle tubazioni non
schiacciare o deformare la tubazione.

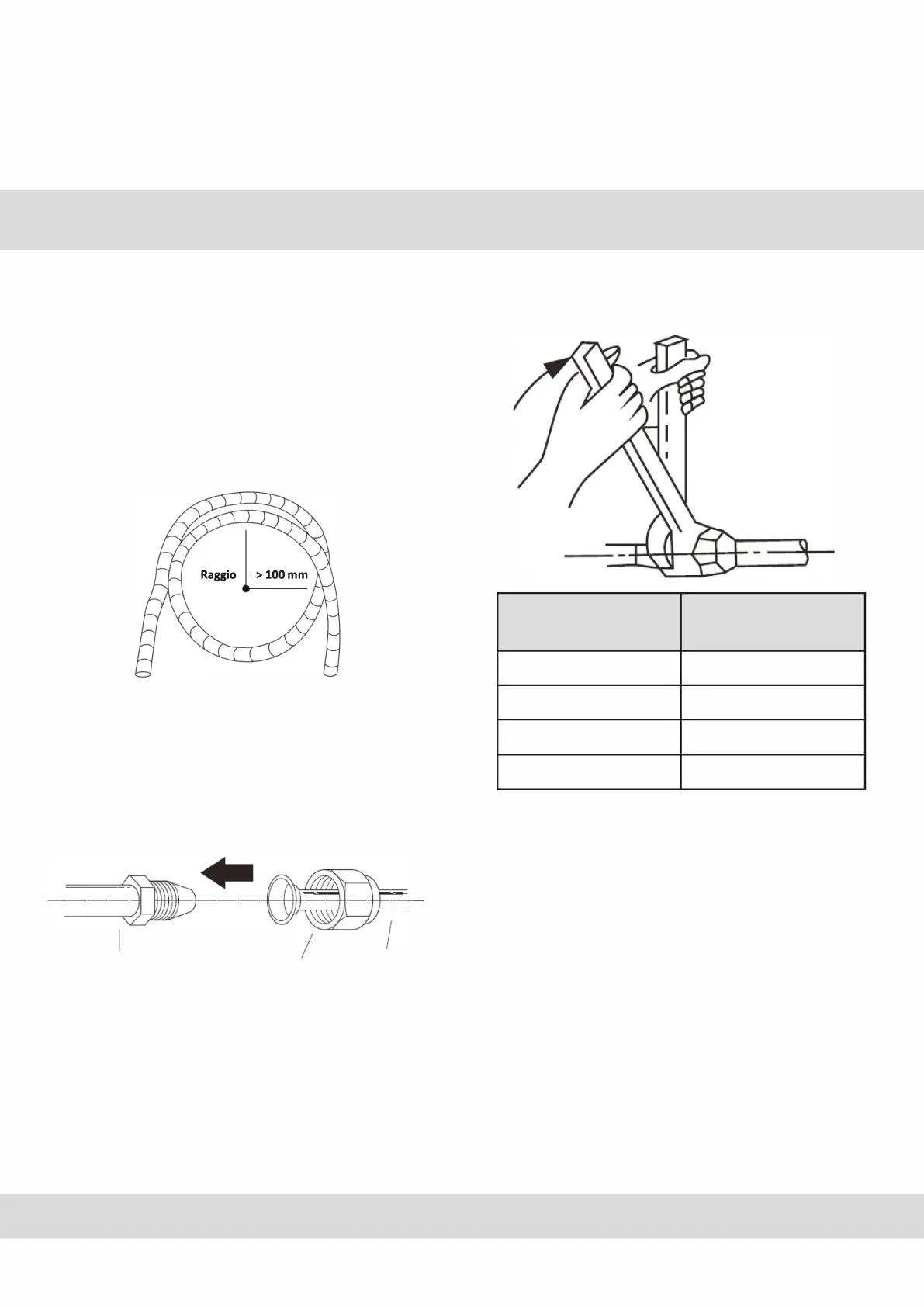

Raggio di curvatura
Non realizzare sulle tubazioni curve con raggio
inferiore a 100 mm
Collegamento dei raccordi a flangia
Alklineare
connessi,
allineate.
i raccodi che devono essere
mantenendo le tue tubazioni
Serrare a mano il dado sul raccordo maschio.
Raccordo maschio
(Tubazione unità interna)
Dado
Tubazione
flangiata
Serrare il raccordo utilizzando due chiavi a
forchetta contrapposte, fino alla coppia di
torsione indicata in tabella.
Dimensione
Coppia serraggio
tubazione
(N/cm}
6.35 mm 1/4 inch
1500
9,52 mm 3/8 inch
2500
12,7 mm 1/2 inch
3500
15,88 mm 3/8 inch
4500
Durante il serraggio dei raccordi, accertarsi di
non torcere le tubazioni.
Se necessario, applicare lubrificante sulla parte
del raccordo esterna al passaggio del
refrigerante, prima di procedere al serraggio.
NO: NON SERRARE ECCESSIVAMENTE IL RACCORDO
Non applicare coppia eccessiva al raccordo. Il raccordo potrebbe deformarsi o si potrebbe
danneggiare la tubazione, causando perdite di refrigerante e possibili danni a cose e persone.
27
