In caso di collegamento a pi punti di prelievo, fare riferimento allo schema di Fig. 5 per le
connessioni idrauliche.
④
6
①
②
③
Le tubazioni di raccordo dell'unit sono di dimensione 12" Passo Gas Maschio.
La pressione dell'acqua deve essere regolata tra il valore massimo e minimo, espresso in
Pa per il prodotto.
Collegare la valvola di sicurezza sul condotto di ingresso dell'acqua fredda.
Utilizzare le guarnizioni di tenuta fornite con il prodotto per evitare perdite di acqua dai raccordi.
(Vedi Fig.4).

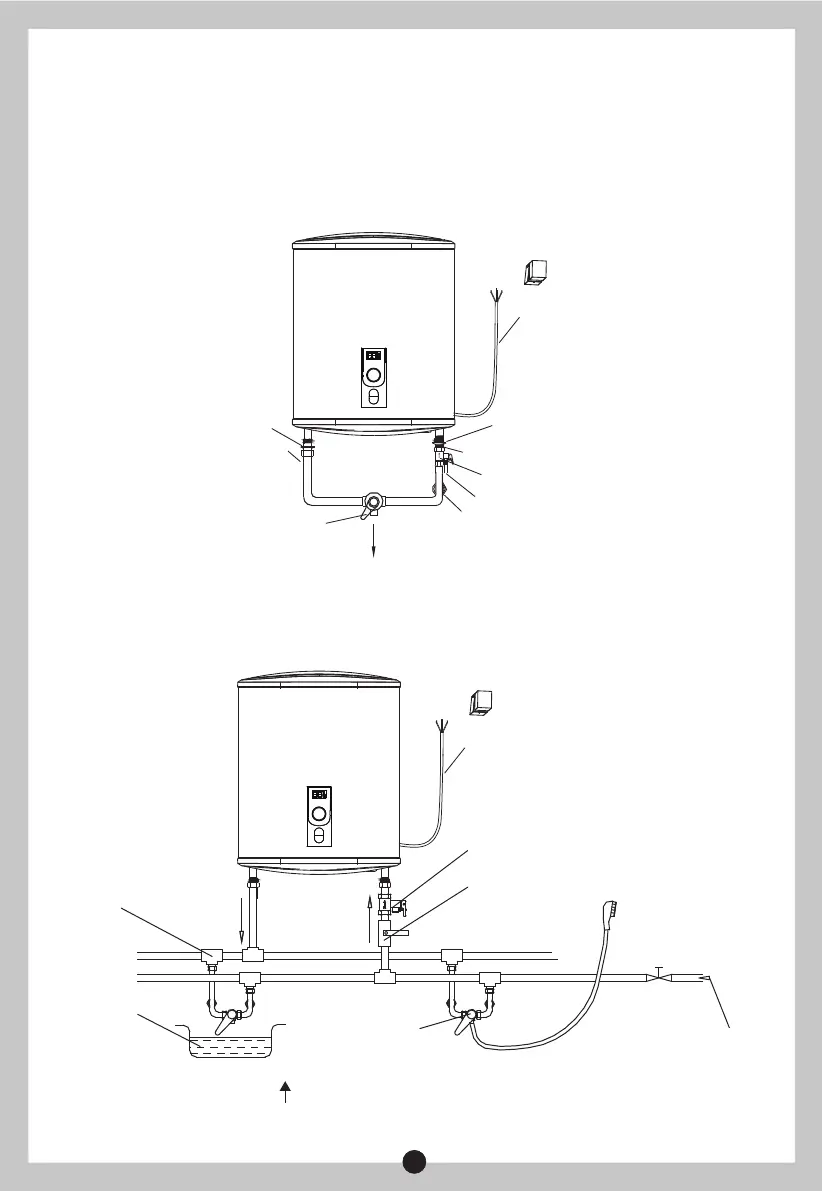

(Fig.4)
(Fig.5)
Infgresso acqua
Line adduzione
acqua
Ingresso acqua rete
Valvola di
miscelazione
Vasca da bagno
Giunto T
Doccino
Uscita acqua calda
Guarnizioni di tenuta
Ingresso acqua fredda
Valvola di sicurezza
Valvola di sicurezza
Giunto T per acqua fredda
Valvola di miscelazione
Uscita
acqua
calda
Ingresso
acqua
fredda
Ingresso acqua fredda
Acqua calda
Guarnizioni di tenuta
INSTALLAZIONE VERTICALE
Cavo di alimentazione
(non fornito)
Cavo di alimentazione
(non fornito)
3.2 Connessione delle tubazioni
