ES-7
2.2 Nivelación de los pies

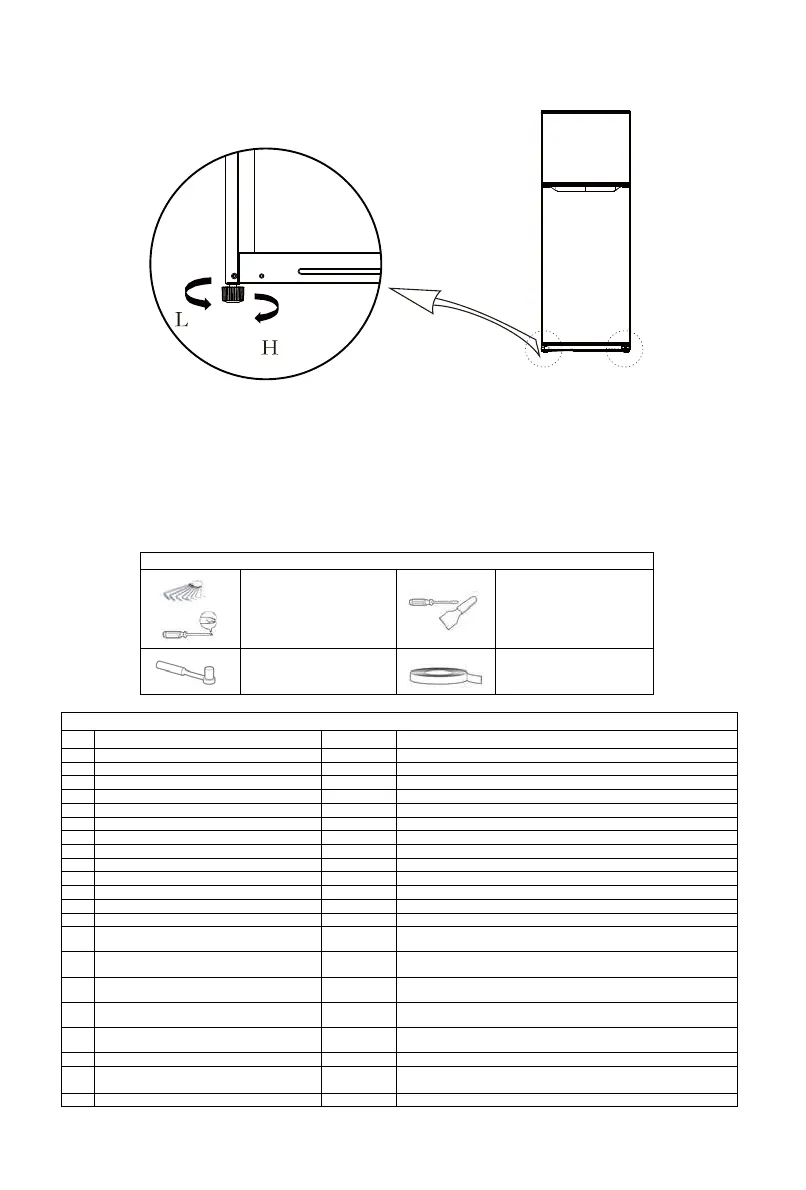

Diagrama esquemático del nivelado de los pies
(La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá del
producto físico o declaración por parte del distribuidor.)
Procedimientos de ajuste:
a. Gire los pies en sentido horario para subir el frigorífico;
b. Gire los pies en sentido antihorario para bajar el frigorífico;
c. Ajuste los pies derecho e izquierdo basándose en los procedimientos que aparecen arriba para alcanzar el
nivel horizontal.
2.3 Cambio de puerta derecha - izquierda
(Opcional)
Lista de herramientas que debe proporcionar el usuario
Llave allen
Destor
nillador para
cabeza en cruz
Cuchillo de masilla
Destornillador de
cabeza plana
5/16″
toma y trin
quete
Cinta de pintor
Piezas
a usar para dar la vuelta a la puerta
SN piezas Cantidad Notas
1 Quicio superior derecho 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
2 Cubierta del quicio superior derecho 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
3 Manguito del eje del quicio superior 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
4 Tornillo del quicio superior 3 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
5 Cubierta del agujero 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
6 Tornillo del quicio medio 2 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
7 Quicio medio 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
8 Tapón del agujero 2 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
9 Tornillos de la viga media 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
10 Tapón del tornillo de la viga media 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
11 Pie ajustable 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
12 Tornillo del quicio inferior 3 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
13 Conjunto del quicio más bajo 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
14
Tornillo de la cubierta del extremo inferior de la
puerta de congelación
1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
15
Bloque limitador del extremo de la cubierta
inferior de la puerta de congelación
1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
16
Tornillo de la cubierta del extremo inferior de la
puerta del frigorífico
1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
17
Cubierta del extremo inferior del bloque limitador
de la puerta del frigorífico
1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
18
Manguito del eje de la cubierta del extremo
superior de la puerta del frigorífico
1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
19 Soporte inferior de la puerta del frigorífico 1 Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
20 Paquete de accesorios 4
Quicio superior izquierdo, cubierta del quicio superior izquierdo, cierre
automático de la puerta izquierda
,
cubierta decorativa izquierda
21 Cierre automático de la puerta derecha 1 Preinstalado en el frigorífico., retírelo y guárdelo cuando cambie la puerta.
