2.2 Piedini di livellamento

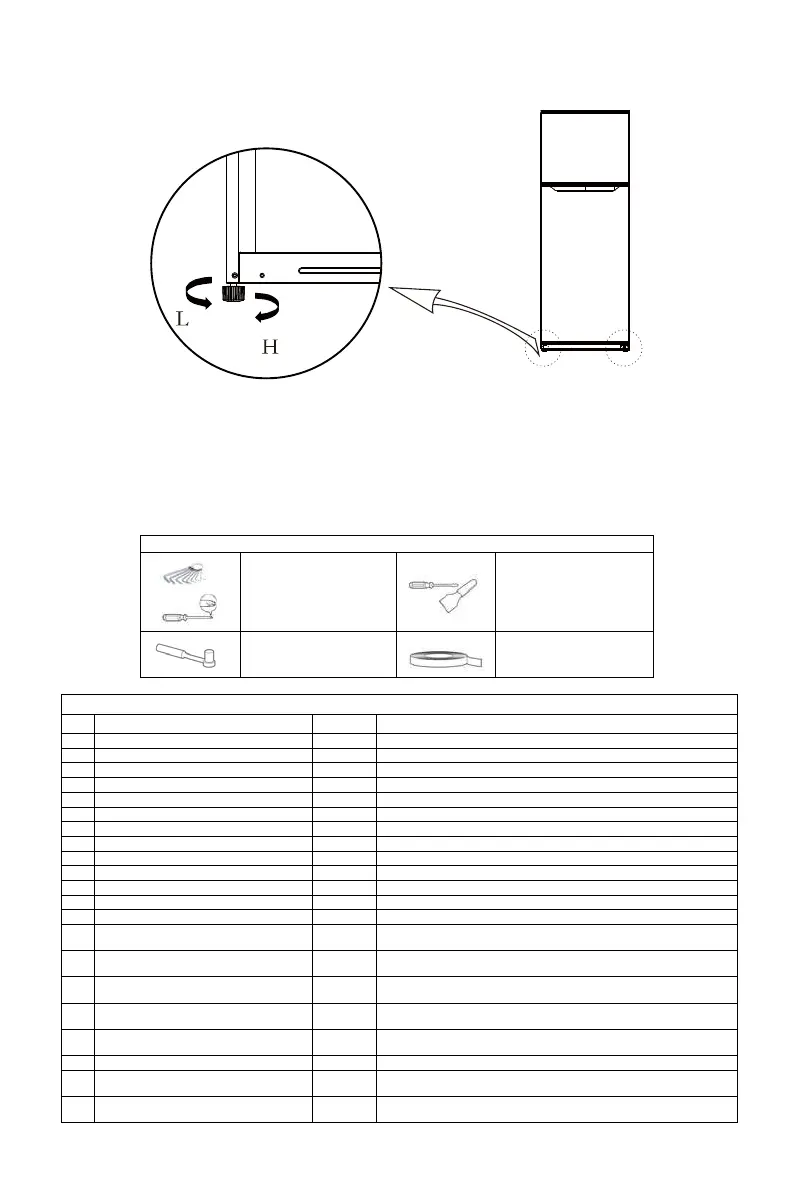

Schema dei piedini di livellamento
(La figura precedente è a solo scopo indicativo. La configurazione effettiva dipende dalle caratteristiche fisiche
del prodotto e dalle indicazioni del distributore.)
Procedure di aggiustamento:
a. Ruotare i piedini in senso orario per sollevare il frigorifero;
b. Ruotare i piedini in senso antiorario per abbassare il frigorifero;
c. Regolare i piedini sinistro e destro seguendo le indicazioni precedenti in modo da ottenere una livellamento
orizzontale.
2.3 Cambio dello sportello da destra a sinistra
(Opzionale)
Elenco degli attrezzi necessari all'utente
Chiave
a brugola
Cacciavite a croce
Spatola
Cacciavite piatto
5/16″
Pr
esa e cricchetto
Nastro adesivo
Parti
da utilizzare per il retro della porta
SN parti Quantità Note
1 Cerniera superiore destra 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
2 Copertura cerniera superiore destra 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
3 Manicotto per l’asse della cerniera superiore 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
4 Vite cerniera superiore 3 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
5 Coperchio dei fori 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
6 Vite cerniera centrale 2 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
7 Cerniera centrale 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
8 Tappo foro 2 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
9 Vite trave centrale 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
10 Cappuccio per vite della trave centrale 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
11 Piedino regolabile 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
12 Vite cardine inferiore 3 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
13 Gruppo cardine inferiore 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
14
Vite copertura terminale inferiore della porta
del congelatore
1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
15
Blocco della copertura terminale inferiore della
porta del congelatore
1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
16
Vite della copertura terminale inferiore della
porta del frigo
1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
17
Blocco della copertura terminale inferiore dello
sportello del frigorifero
1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
18
Manicotto per l’asse della copertura terminale
superiore dello sportello del frigorifero
1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
19 Supporto inferiore dello sportello del frigorifero 1 Preinstallato sul frigorifero e da utilizzare in caso di cambio porta
20 Confezione di accessori 4
Cerniera superiore sinistra, copertura cerniera superiore sinistra, meccanismo
autobloccante dello sportello sinistro, coperchio decorativo sinistro
21
Meccanismo autobloccante dello sportello
destro
1 Preinstallato sul frigorifero, rimosso e conservato quando si cambia lo sportello.
