IT-10

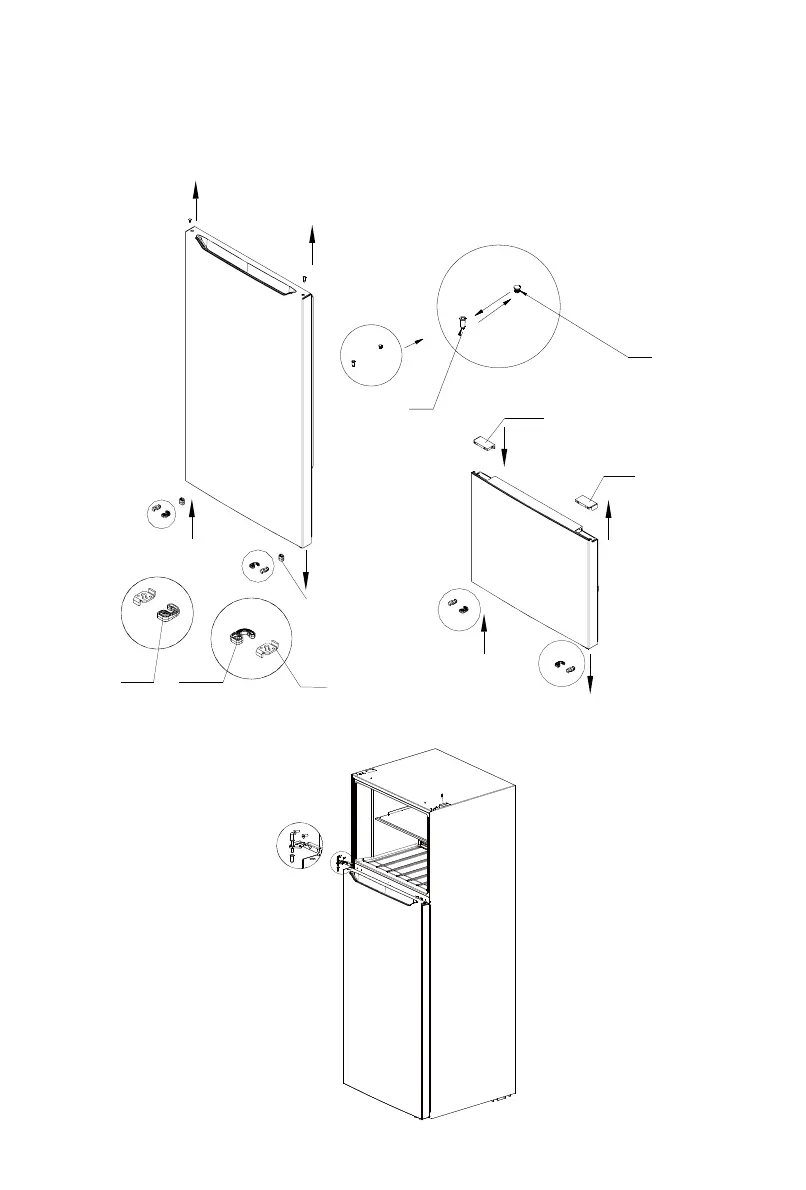

5) Smontare il fermo dei due corpi dello sportello e le viti au
tobloccanti dello sportello destro, quindi estrarre
il meccanismo autobloccante dello sportello sinistro dalla borsa degli accessori e installarlo nell'angolo sinistro
del corpo dello sportello insieme al fermo dello stesso; estrarre il blocco di supporto inferiore del corpo dello
sportello del vano frigorifero e installarlo nell'angolo inferiore sinistro, infine estrarre il tappo dei fori e il
manicotto dell'asse per lo sportello del vano frigorifero e regolare le loro posizioni, quindi installarli nel corpo
dello sportello; estrarre il coperchio decorativo destro sullo sportello del vano frigorifero, dopodiché estrarre il
coperchio decorativo sinistro dalla borsa degli accessori e installarlo.
6) Installare lo sportello del vano frigorifero sulla cerniera inferiore,
quella centrale sul lato sinistro del
frigorifero e stringere le viti, poi posizionare correttamente il manicotto dell'asse. Installare il perno di
collegamento nel foro della trave centrale nell’altra estremità.
Manicotto
Blocco di supporto
Tappo dei fori
Coperchio decorativo
r
Coperchio
decorativo destro
Fermo dello sportello
Meccanismo
autobloccante
dello sportello
destro
Meccanismo
autobloccante dello
sportello sinistro
