Page 17
max 120 cm ou 47 pouces
min 30 cm ou 12 pouces
Position de l'ancrage d'expansion
Ou
5. Insérez l'adaptateur pour glissière de fenêtre dans le trou de la glissière de fenêtre.

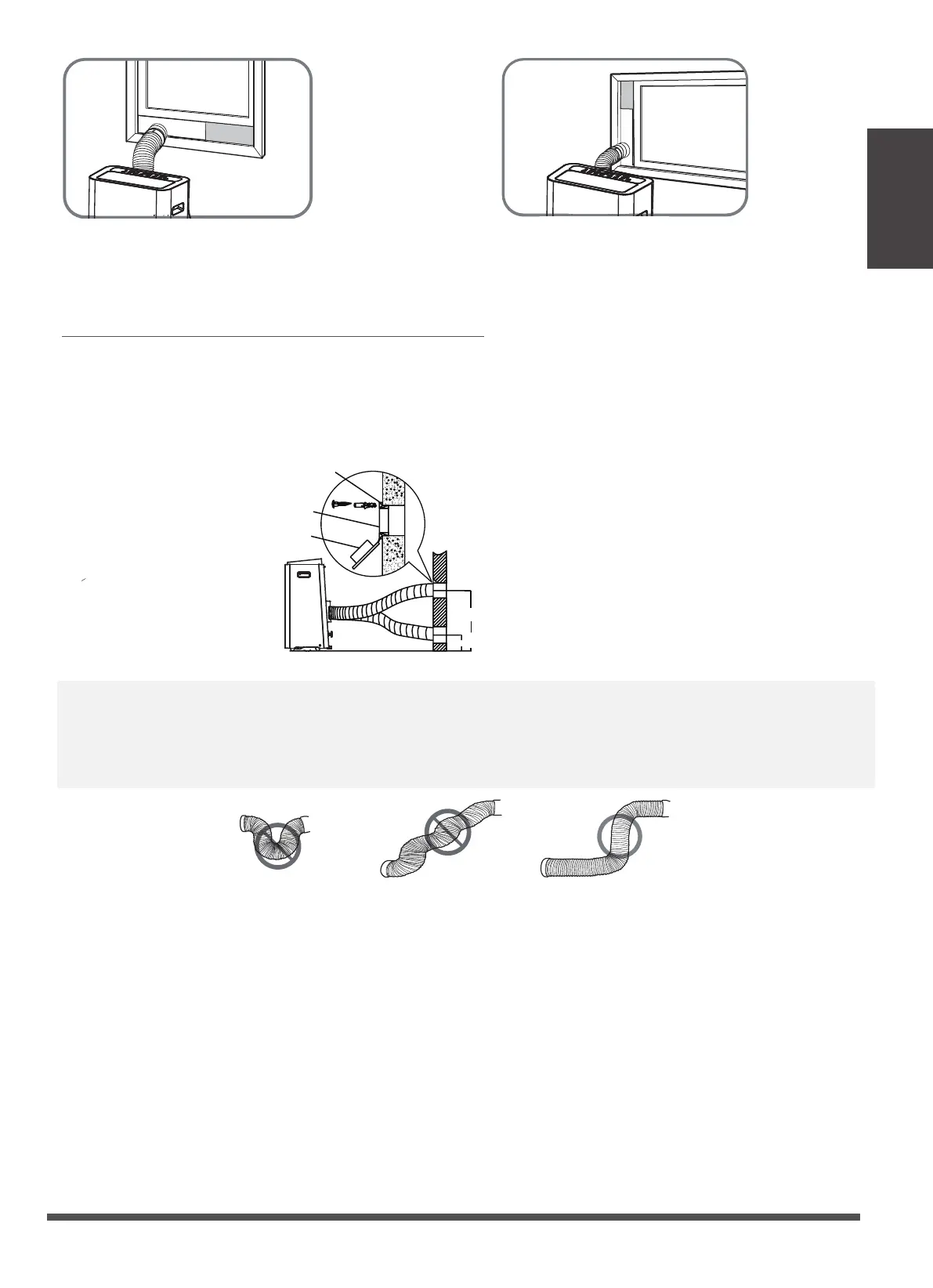

Type 2: Installation au mur (pour certains modèles)
1. Découpez un trou de 125 mm (4,9 pouces) dans le mur pour l'adaptateur d'échappement mural B.
2. Fixez l'adaptateur d'échappement mural B au mur à l'aide des quatre ancres et vis fournies dans le
kit.
3. Raccordez le tuyau d'échappement (avec l'adaptateur d'échappement mural A) à l'adaptateur
d'échappement mural B.
REMARQUE: Pour assurer un bon fonctionnement, NE PAS trop allonger ou plier le tuyau. Assurez-vous
qu'il n'y a pas d'obstacle autour de la sortie d'air du tuyau d'évacuation (de l'ordre de 500 mm) afin que le
système d'évacuation fonctionne correctement. Toutes les illustrations de ce manuel sont fournies à titre
d'explication uniquement. Votre climatiseur peut être légèrement différent. La forme réelle prévaut.
Adaptateur
d'échappement mural B
Capuchon
d'adaptateur
REMARQUE: Couvrez le trou à l'aide
du bouchon adaptateur lorsque vous
ne l'utilisez pas.
Instructions
d'installation
