-4-
2 3
4
Portaherramientas
# (DPHEAD)
Columna #40031

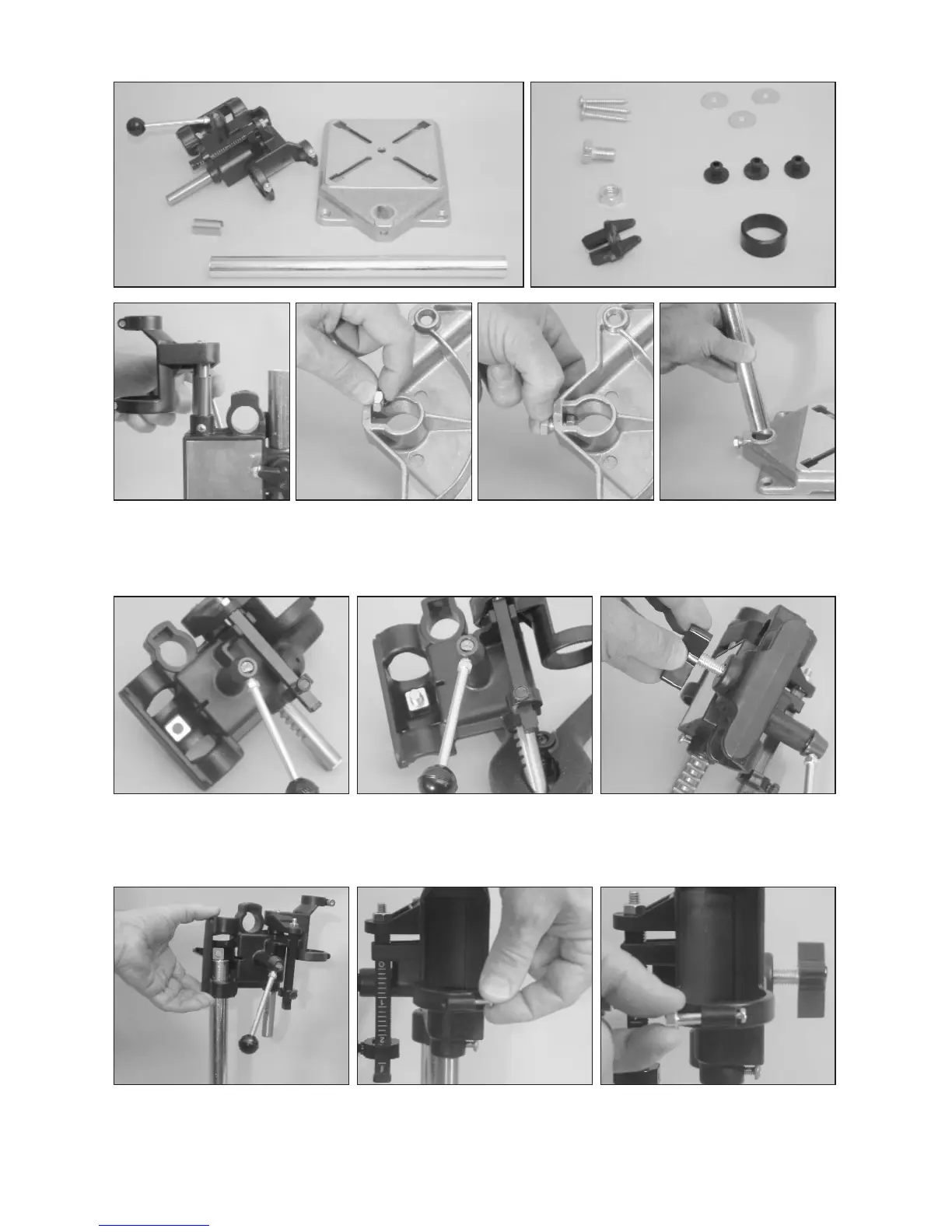

Montaje
56
789
1
Inserte la tuerca de columna en el
orificio provisto en la parte de abajo de
la base.
Inserte la columna en el
agujero del extremo de
la Base, y apriete el
tornillo de columna
Atornille el portaherramientas
ajustando el tornillo dentro
del mando de bloqueo.
Atornille el portaherramientas
ajustando el tornillo dentro del
mando de bloqueo.
Inserte el mando de bloqueo
en el orificio provisto en el
costado de la manga de
columna.
Deslice el portaherramientas
sobre la columna y asegure el
tornillo de ajuste para
mantenerlo en su lugar.
Inserte el Tornillo de Aro en el
Aro de la herramienta.
Atornille el Tornillo de
Retención en el Tornillo de
Aro de la Herramienta.
quite la manga y el
descarte del
estabilizador (utilizado
para enviar solamente)
Base #40012
(3) Screws #40351
(3) Arandelas #40351
Tornillo de Columna #4002
Tuerca Hexagonal de
Columna #4015
(3) ojales bajos #40341
Tower cap #40041 Ring #36130
