-3-
2 3
4
56
789
1

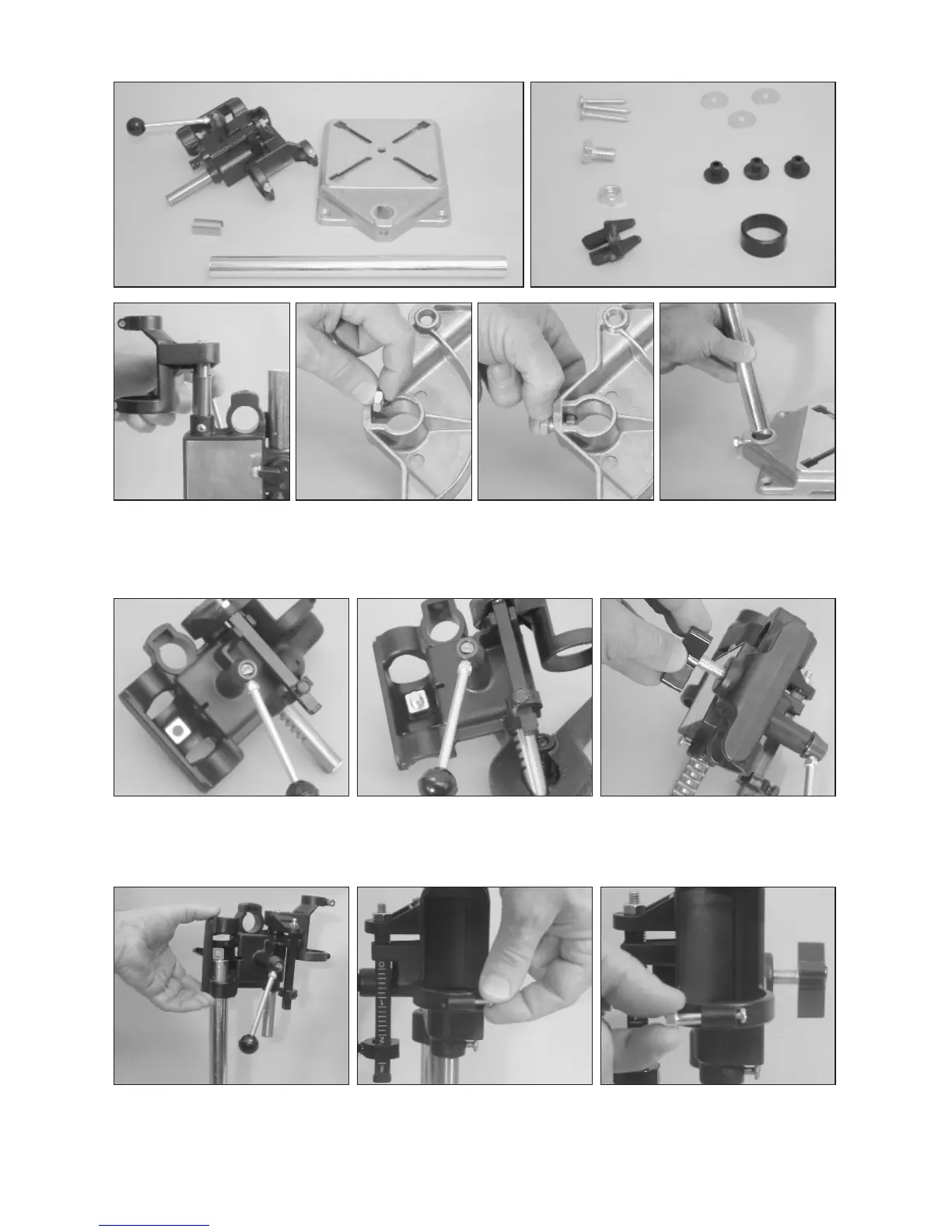

Insérer l’écrou de la colonne dans la
rainure prévue à cet effet, sous
l’embase.
Insérer la colonne dans
l’orifice à l’extrémité de
l’embase et serrer
l’écrou de la colonne.
Visser la vis de réglage
du porte-outil dans
l’écrou manchon.
Visser la vis de réglage du
porte-outil insérée dans
l’écrou manchon.
Insérer l’écrou manchon dans
la rainure prévue sur l’intérieur
du manchon de la colonne.
Faire glisser le porte-outil sur
la colonne et serrer la vis de
réglage pour maintenir en
place.
Insérer le boulon d’attache
d’outil dans l’attache d’outil.
Visser le boulon de
retenue dans le boulon
d’attache d’outil.
enlevez la douille et
l'ecart de stabilisateur
(utilise pour
embarquer seulement)
Porte-outil # (DPHEAD)
Colonne #40031
Assemblage
Embase #40012
(3) Vis #40351
(3) Rondelles #40351
Boulon de colonne #4002
Ecrou de colonn #4015
(3) canons isolants bas
#40341
Tower cap #40041 Ring #36130
