2.INSTRUCTIONSD’INSTALLATION(suite)

INSTALLATIONDELAHOTTE

 Installezl’adaptateur/leclapetde6’’rondsurledessusdelahotteàl’aidedequatre(4)vis
demontagen°8x7/16po.
 Alignezlahotteetlacentrerau‐dessusdesonsupportdemontage.Abaissezdoucementla
hottejusqu’àcequ’elles’accrocheausupport.


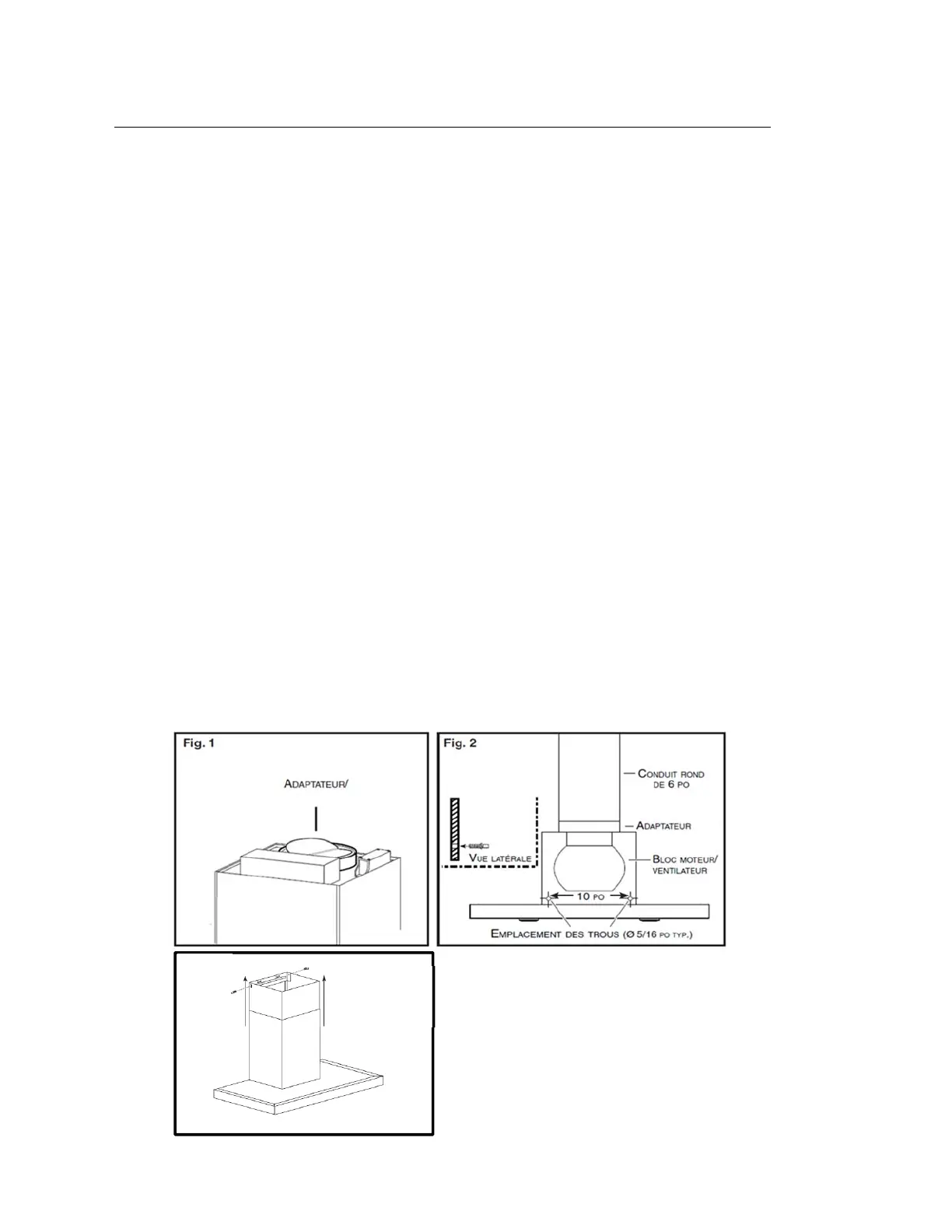

 Unefoislahotteenplace,percezàtraverslesdeux(2)trous(situésaudosdelahotte)(voir
Fig.2)àl’aided’unemèchede5/16’’.
 Insérezlesancragesfournisdans lestrouspercés(unpour chaque).Insérezlesdeux(2)vis
demontagen°8
x1¼podanslesdeux(2)rondellesd’arrêt,puislesvisserdanslesancrages. 
S’assurerquelahotteestcentréeetauniveau.Serrezcomplètementtouteslesvis.
 Retirezlefilmprotecteurdeplastiquerecouvrantlacheminéedécorativeinféri eure.
 Sipossible(lorsquel’espace  lepermet),assemblezlesupport
demontagedelacheminée
décorativesupérieureàcelui‐ciàl’aidededeux(2)visdemontagen°8x7/16poenvous
assurantquelesfentessoientplacéesverslehaut(voirFig.3).
 Placezavecsoin(déposer,nepasglisser)lesdeu xcheminéessurle
dessuslahotte.
NOTE:Remontezlégèrementleconduitsupérieurafind’éviterdel’endommager.
 Glissezunconduitde6’’rondenmétalpar‐dessus l’adaptateur/leclapet(voirFig.2).Scellez
hermétiquementlejointàl’aidederubanadhésifdemétal.
 Branchezlecordond’alimentationdelahottedansla
prise.
 Soulevezlacheminéesupérieurejusqu’auniveaudesonsupportdemontage.Cettedernière
doitêtreàl’intérieurduconduit.
 Fixezlacheminéesupérieureausupportàl’aidededeux(2)visdemontagen°8x7/16po.
 Retirezlefilmprotecteurde plastiquerecouvrantla cheminé e décorativesupérieureetla
hotte
.












Note: Cetteimageestpourréférenceseulement.
Votreunitépeutdifférerdecellereprésentée
danscediagramme.

CLAPET
CLAPET
Supportpour
cheminée
supérieure
 Fig.3
21
