Calculer la longueur effective du circuit d’évacuation
Pour la réalisation du circuit d’évacuation, nous recommandons un conduit en métal de 6’’ (15,25 cm) de diamètre avec
une longueur maximale de 35 pi (10,7 m). Pour une performance optimale, NE PAS utiliser plus de trois coudes à 90°.
Pour calculer la longueur effective du circuit d’évacuation nécessaire, additionnez les longueurs équivalentes (en pieds /
mètres) de toutes les composantes utilisées dans le circuit.

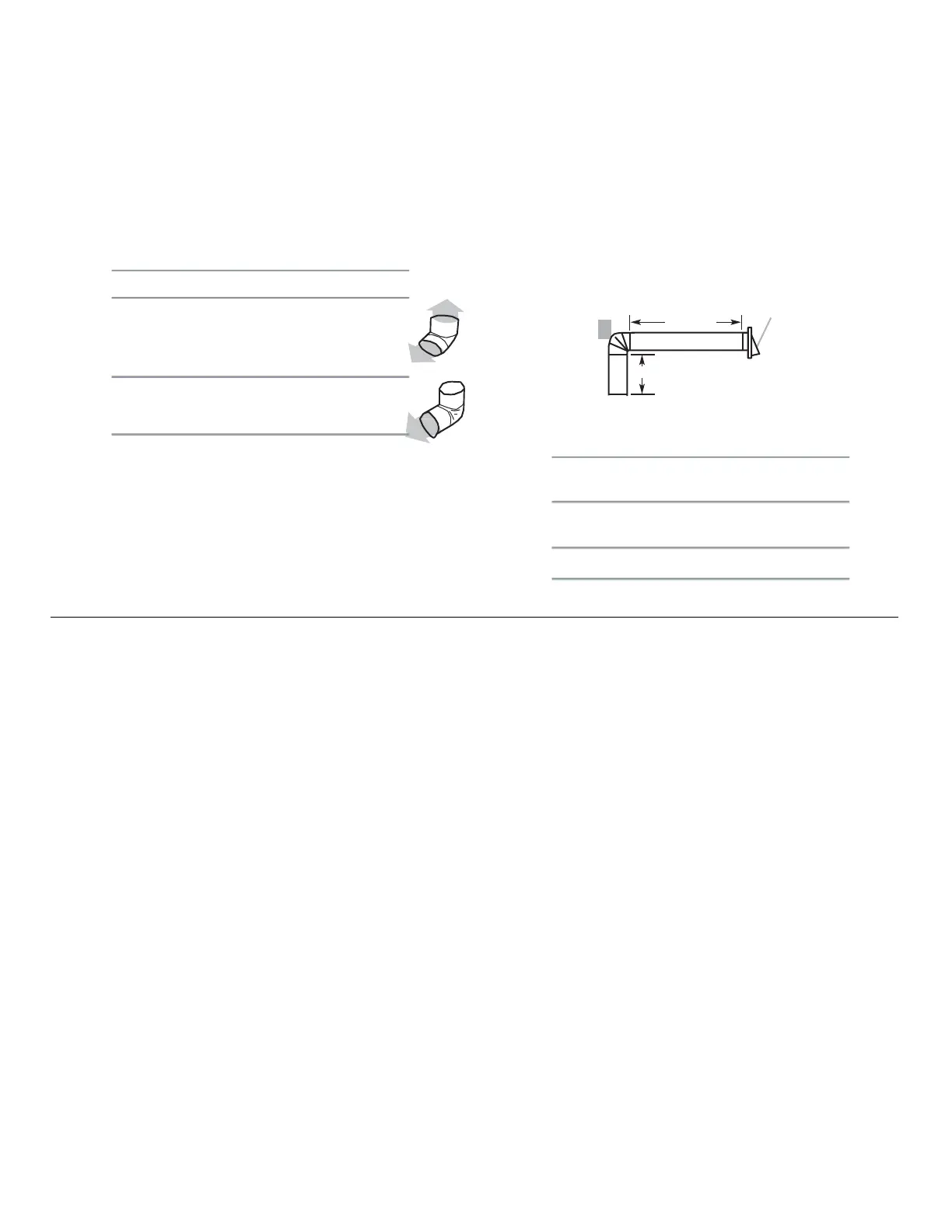

Exemple de circuit d’évacuation - 6” (15,25 cm)
Composante 6” (15,25 cm
)
Bouche de
Coude à 45
° 2,5 pi
Coude à 90°
décharge
(
0,8 m)
murale
Coude à 90
° 5,0 pi
(
1,5 m)
Longueur maximum = 35 pi (10,7 m)
1 - Coude à 90° = 5 pi (1,5 m)
1 - Bouche de décharge = 5 pi (1,5 m)
1- Conduit droit = 9 pi (2,74 m)
Longueur totale
=
19 pi (5,8 m)
21
