Page 34

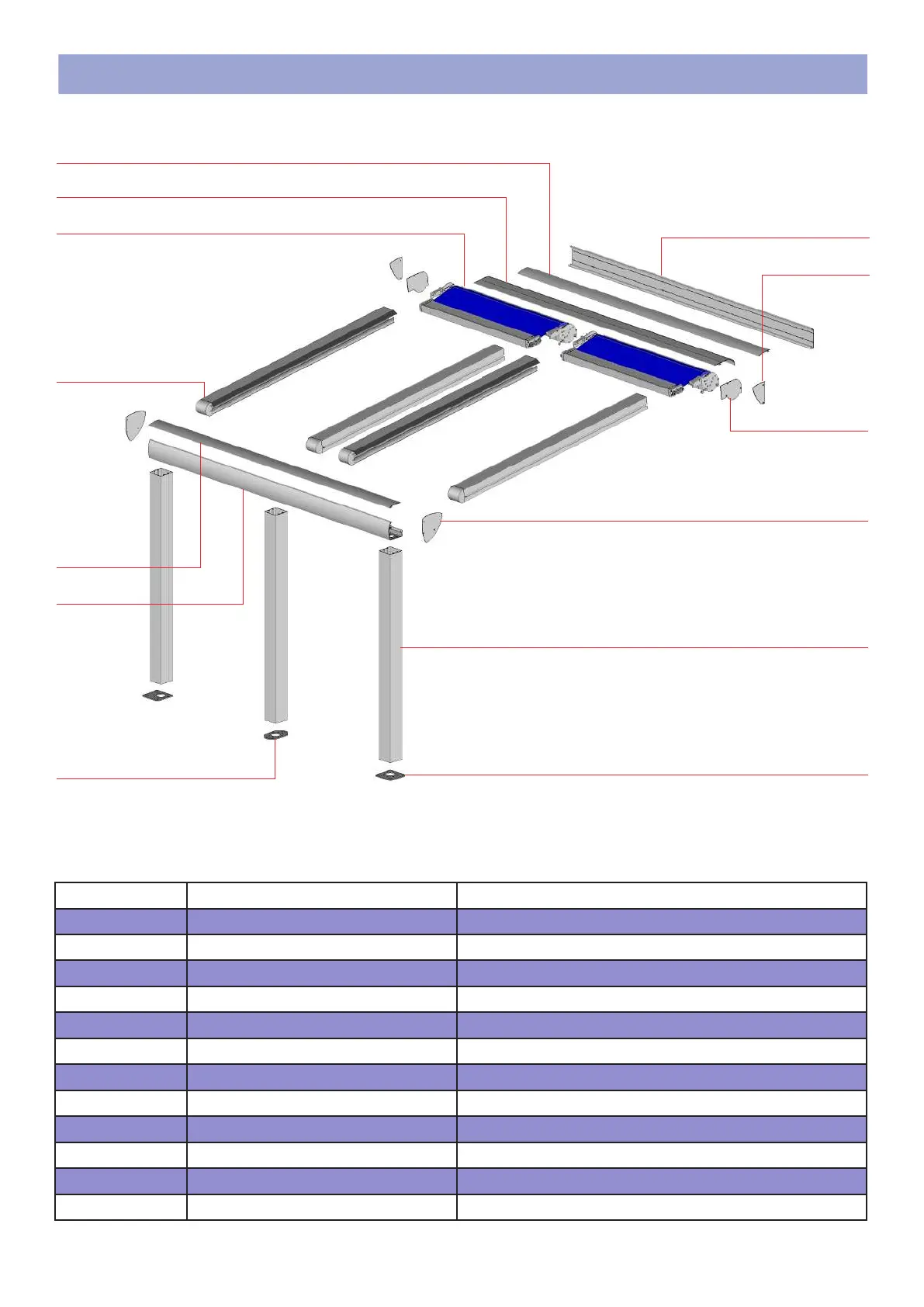

Double span exploded view
1 Exploded Section Guides
2 Exploded Section Cassette assembly
3 CE135 06 Cassette Prole
4 PPV20 03 Wall prole cover
5 PPV11 02 Wall prole
6 JPV11 08 Finishing caps for wall prole
7 JPV11 07 Cassette assembly nishing caps
8 JPV19 07 Front cassette nishing caps
9 PA29 Foot prole
10 ST38 Floor xing plate
11 ST38 02 Intermediate oor xing plate
12 PPV19 05 Front cassette prole
13 PPV20 03 Front cassette cover
1
2
7
5
3
6
4
8
9
11
12
10
3
No. Reference Description
