Mitsubishi Electric MA-E85R-E - Préparation

8

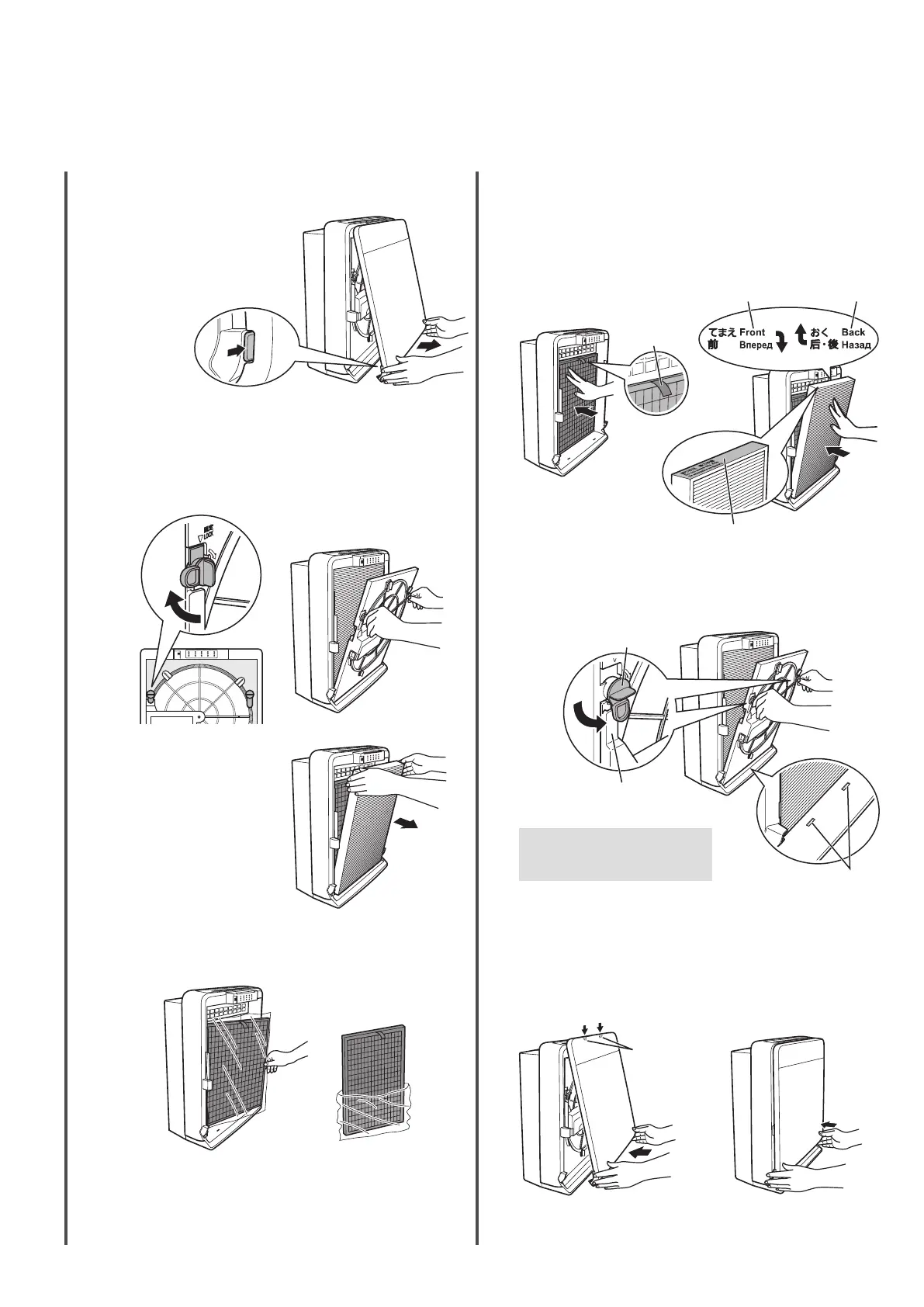

Sortez le filtre à charbon actif de son sac plastique et installez-le.
1 Retirez le panneau d’entrée.
Tirez le panneau d’entrée vers
vous tout en appuyant sur les
leviers situés en bas.
2 Retirez les filtres.
1 Unité de pré-filtre
Tournez les boutons à gauche et à droite, puis retirez l’unité de
pré-filtre.
2 Filtre
HEP
A
3 Retirez le filtre à charbon actif et sortez-
le de son sac plastique.
La répartition du charbon peut être inégale et de la poudre de
charbon noire peut être présente dans le sac plastique, mais ceci
n’affectera pas les performances.
4 Fixez les filtres à l’unité principale.
1 Filtre à charbon actif
Introduisez le filtre
complètement (pas de
partie avant ni arrière).
2
Filtre
HEP
A
Vérifiez l’orientation
d’installation et introduisez
le filtre complètement.
Placez le taquet de
sorte qu’il ressorte
dans votre direction.
Ne poussez pas cette surface vers le bas.
Ceci peut provoquer une déformation.
A l’avant A l’arrière
3
Unité de pré-filtre
Insérez les taquets au bas dans les deux orifices de l’unité
principale, puis tournez les boutons à gauche et à droite dans
la position de verrouillage.
V
érifiez que le bouton à gauche se
trouve sur le taquet de l’unité de
boîte à poussière.
5 Fixez le panneau d’entrée à l’unité
principale.
Alignez le panneau d’entrée avec les deux bords de l’unité
principale, puis engagez les deux taquets en haut du panneau
d’entrée sur l’unité principale et poussez fermement en bas.
Taquets en haut
(2endroits à
l’arrière)
Notez la date de début d’utilisation du filtre sur l’autocollant de
remplacement de filtre situé sur le côté droit de l’unité principale.
Bouton
Taquet sur l’unité du
collecteur à poussière
Orifices dans l’unité
principale (2endroits)
Préparation
