107
6. Электрические работы
Fig. 6-1
Fig. 6-2
A Клеммы заземления
B Клеммная панель
C Клемма
D Сервисная панель
E Прокладывайте кабели так, что
они не соприкасались с центром
эксплуатационной панели или
газового клапана.

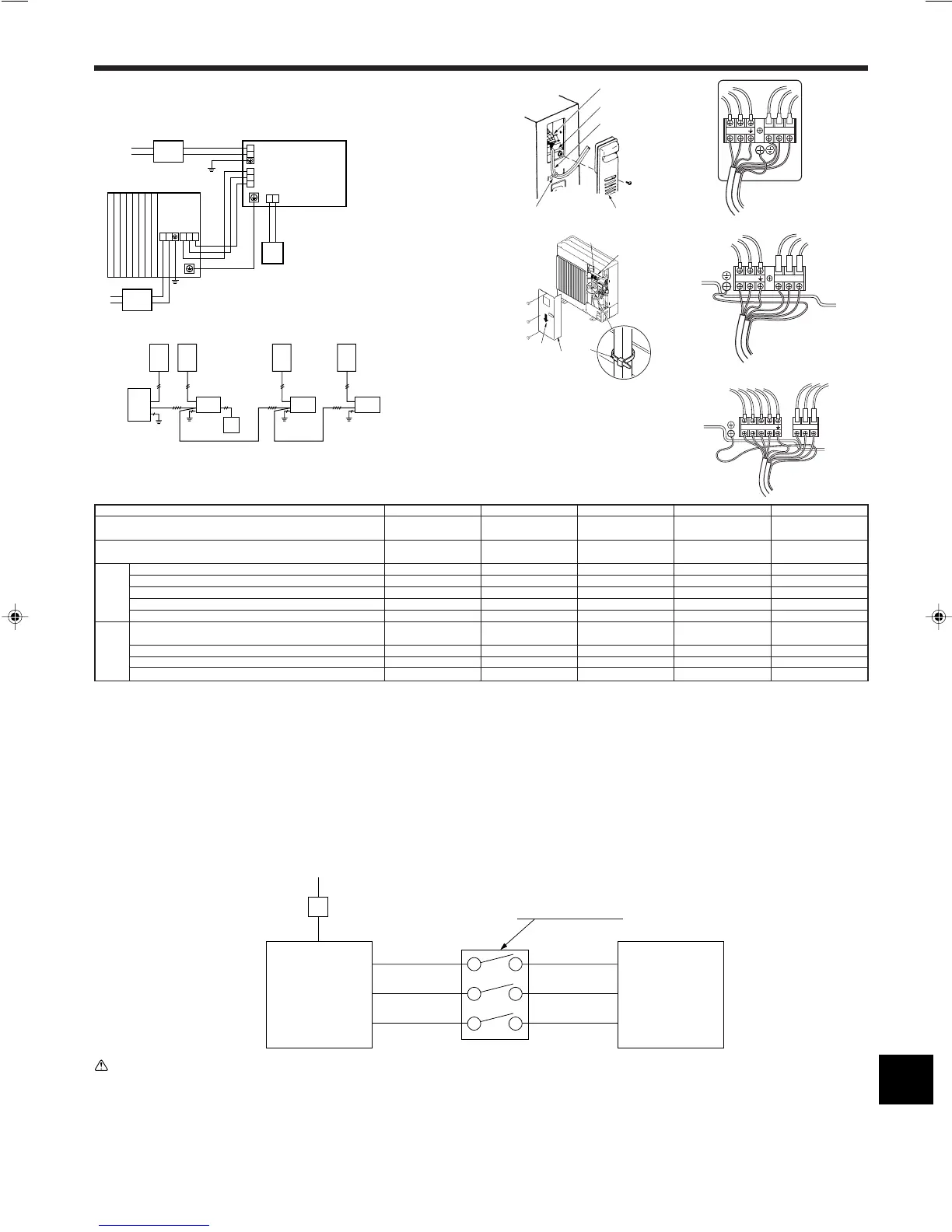

6.1. Наружный прибор (Fig. 6-1, Fig. 6-2)
1 Снимите защитную панель.
2 Подсоедините кабели, как указано на Fig. 6-1 и Fig. 6-2.
A Внутренний прибор
B Наружный прибор
C Пульт дистанционного
управления
D Основной выключатель/
предохранитель
(Прерыватель)
E Устройство заземление
*1. Используйте неплавкий предохранитель (NF) или выключатель тока утечки на землю (NV) с расстоянием между контактами по крайней мере 3,0 мм для каждого полюса.
*2. Макс. 45 м
Если используется 2,5 мм
2
, макс. 50 м
Если используется 2,5 мм
2
и отдельный S3, макс. 80 м
Для применения RP100, 125, 140Y используйте экранированные провода. Экранированную часть необходимо заземлить к внутреннему прибору ИЛИ наружному прибору, НО НЕ к обоим
приборам.
*3. К аксессуару пульта дистанционного управления прилагается провод 10 м.
*4. Величины НЕ всегда измерены относительно земли.
Разница потенциалов выводов S3 и S2 составляет 24 В постоянного тока. Между выводами S3 и S1 нет электрической изоляции с помощью трансформатора или другого устройства.
Примечания: 1. Диаметр проводов должен соответствовать применимым местным и национальным нормам.
2. Силовые кабели и кабели соединения Внутреннего/Наружного прибора не должны быть легче экранированного гибкого провода из
полихлоропрена (модель 245 IEC 57) .
3. Длина устанавливаемого кабеля заземления должна превышать длину других кабелей.
6.2. Электропроводка на месте монтажа
Для обогревателя
*Только с моделью
нагревателя
Для питания
Для питания
Для
обогревателя
Для
обогревателя
Для
обогревателя
Модель наружного прибора
Наружный прибор Электропитание
Входная мощность внутреннего прибора *1
Главный выключать (Прерыватель)
Наружный прибор Электропитание
Заземление питания наружного прибора
Внутренний прибор-Наружный прибор *2
Заземление внутреннего/наружного прибора *2
Пульт дистанционного управления - Внутренний прибор*3
Наружный прибор L-N
(однофазный)
*4
Наружный прибор L1-N, L2-N, L3-N
(
3 фазы
)
Внутренний прибор-Наружный прибор S1-S2 *4
Внутренний прибор-Наружный прибор S2-S3 *4
Пульт дистанционного управления - Внутренний прибор*4
Электропроводка
Провод No ×
размер (мм
2
)
Мощность
цепи
RP35, 50V RP60, 71V RP100, 125V RP140V RP100, 125, 140Y
~/N (однофазный), 50 Hz, ~/N (однофазный), 50 Hz, ~/N (однофазный), 50 Hz, ~/N (однофазный), 50 Hz,
3N ~
(
3 фазы
), 50 Hz,
230 V 230 V 230 V 230 V 400 V
16 A 25 A 32 A 40 A 16 A
2 × Мин. 1,5 2 × Мин. 2,5 2 × Мин. 4 2 × Мин. 6 4 × Мин. 1,5
1 × Мин. 1,5 1 × Мин. 2,5 1 × Мин. 4 1 × Мин. 6 1 × Мин. 1,5
3 × 1,5 (полярный) 3 × 1,5 (полярный) 3 × 1,5 (полярный) 3 × 1,5 (полярный) 3 × 1,5 (полярный)
1 × Мин. 1,5 1 × Мин. 1,5 1 × Мин. 1,5 1 × Мин. 1,5 1 × Мин. 1,5
2 × 0,3 (неполярный) 2 × 0,3 (неполярный) 2 × 0,3 (неполярный) 2 × 0,3 (неполярный) 2 × 0,3 (неполярный)
AC 230 V AC 230 V AC 230 V AC 230 V AC 230 V
AC 230 V AC 230 V AC 230 V AC 230 V AC 230 V
DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V
DC 12 V DC 12 V DC 12 V DC 12 V DC 12 V
■ RP60-140
■ RP35, 50V
■ RP100-140Y
■ RP60-140V
Предупреждение:
В случае прокладки кабелей A-управления на выводе S3 имеется высоковольтный потенциал, связанный с конструкцией электрической цепи, в которой отсутствует
изоляция между силовой линией и линией сигнала связию. Поэтому при проведении сервисного обслуживания отключите основной источник питания. Не
прикасайтесь к контактам S1, S2, S3, когда подается питание. Если требуется использовать изолятор между наружным и внутренним блоками, используйте 3-
полюсного типа.
230 V
Одна фаза
Изолятор
“A-Контроль”
наружного
прибора
Изолятор с 3 выводами
“A-Контроль”
внутреннего
прибора
