QUHZ-W40VA
Koelmiddel CO �
(R744)
GWP 1
Aantal kg 1,15
Geluidsniveau (gemeten onder nominale bedrijfsfrequentie)
SPL Verwarming dB(A) 43
PWL Verwarming dB(A) 53

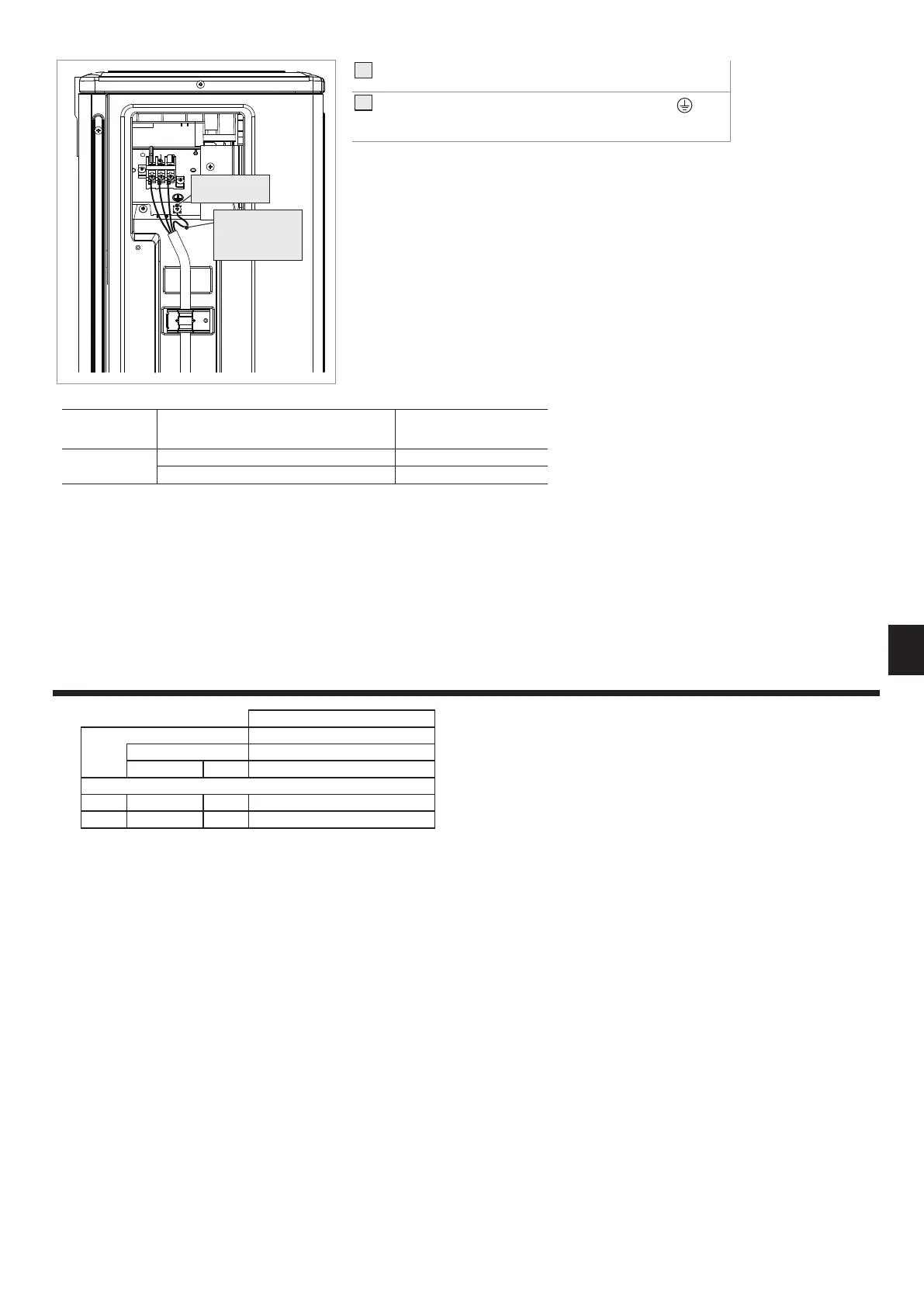

Fig. 6-3
Schroef voor
aardingsklem
Aardedraad
Opmerking: Installeer een
aardedraad die langer is
dan de andere kabels.
*1. Max. 15 m
*2. De waarden die in bovenstaande tabel worden gegeven, zijn niet altijd gemeten aan de grondwaarde.
Opmerkingen:
1. Formaat van de bedrading moet voldoen aan de geldende lokale en nationale voorschriften voor kabels.
2. Zorg ervoor dat de kabels tussen de buitenunit en de cilinder rechtstreeks worden aangesloten. (er zijn geen tussenverbindingen toegestaan).
Tussenverbindingen kunnen leiden tot communicatiefouten. (Als een tussenverbinding noodzakelijk is, moet u maatregelen treen om te voorkomen
dat water de kabels binnendringt.)
Als er water binnendringt op het punt van de tussenverbinding, kan dit leiden tot onvoldoende isolatie van de aarde of een slecht elektrisch contact.
3. Installeer een aardedraad die langer is dan de andere kabels.
4. Bouw geen systeem met een voeding die vaak AAN en UIT gaat.
Krimp een kabelschoen (in de handel verkrijgbaar) aan de aardedraad
(in de handel verkrijgbaar).
Sluit de aardedraad aan op de schroef voor de aardingsklem (
-markering).
Referentie aanhaalkoppel: 0,7 tot 1,3 Nm
Bedrading
draadnr. × grootte
(mm²)
Cilinder - Buitenunit (inclusief aardedraad)
*1
4 × Min. 2,5
Circuitclassicatie
Cilinder - Buitenunit S1 - S2 *2
230 V AC
Cilinder - Buitenunit S2 - S3 *2
24 V DC
5
nl
7. Technische gegevens
