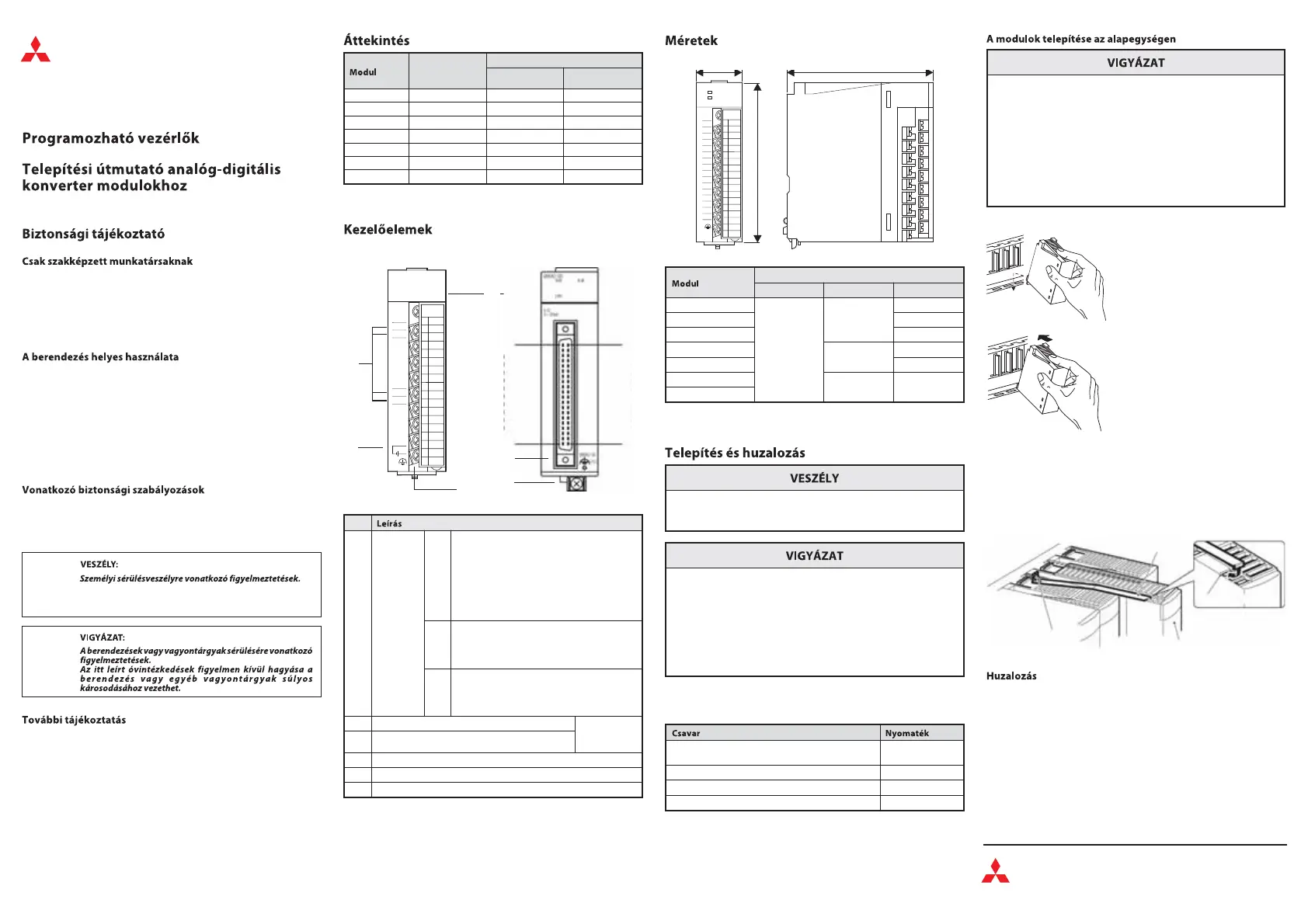

MELSEC System Q
Cikkszám: 212582 HUN, A verzió, 24102008
A kézikönyv megfelelően képzett és szakképesítéssel rendelkező
elektrotechnikusok számára készült, akik teljesen tisztában vannak az
automatizálási technológia biztonsági szabványaival. A leírt berendezésen
végzett minden munka, ideértve a rendszer tervezését, beszerelését,
beállítását, karbantartását, javítását és ellenőrzését, csak képzett
elektrotechnikusok végezhetik, akik ismerik az automatizálási technológia
vonatkozó biztonsági szabványait és előírásait.
A MELSEC System Q sorozat programozhatóvezérlői(PLC)kizárólag az ebben a
kézikönyvben vagy az alábbiakban felsorolt kézikönyvekben leírt
alkalmazásokhoz készültek. Kérjük, tartsa be a kézikönyvben leírt összes
beszerelési és üzemeltetési előírást. Minden termék tervezése, gyártása,
ellenőrzése és dokumentálása a biztonsági előírásoknak megfelelően történt.
A hardver vagy a szoftver bármely módosítása vagy a kézikönyvben szereplő
vagy a termékre nyomtatott biztonsági figyelmeztetések figyelmen kívül
hagyása személyi sérülést vagy a berendezés és egyéb tulajdon károsodását
okozhatja. Kifejezetten csak a MITSUBISHI ELECTRIC által jóváhagyott
tartozékok és perifériák használata megengedett. A termékek bármely más
használata vagy alkalmazása helytelen.
Minden, az Ön egyedi alkalmazására vonatkozó biztonsági és balesetvédelmi
előírást be kell tartani a termékek rendszertervezése, üzembe helyezése,
beállítása, karbantartása, javítása és ellenőrzése során.
A kézikönyvben a termékek helyes és biztonságos használatára vonatkozó
speciális figyelmeztetései világosan meg vannak jelölve az alábbiak szerint:
Az alábbi kézikönyvek további tájékoztatást adnak a modulokról:
쎲
MELSEC System Q hardver-kézikönyv
쎲
A jelen telepítési útmutatóban ismertetett modulokhoz tartozó kezelési
útmutatók
Ezek a könyvek ingyenesen elérhetők az interneten (www.mitsubishi-automa
-
tion.hu).
Ha bármilyen kérdése van a kézikönyvben leírt berendezés programozásával
vagy használatával kapcsolatban, kérjük, vegye fel a kapcsolatot az illetékes
értékesítési irodával vagy osztállyal.
* A csatlakozó miatt ez a méret 47 mm-rel megnő.
Húzza meg a modul csavarjait a következő táblázatban megadott meghúzási
nyomatékokkal. A laza csavarok rövidzárlatot, mechanikus meghibásodást
vagy működési hibát idézhetnek elő.
햴 A Q66AD-DG kivételével minden modulra érvényes:
Ha a telepítés helyén rezgések jelentkezhetnek, rögzítse a modult
rögzítőcsavarokkal (M3 × 12). A csavarok nem részei a modul szállítási
terjedelmének.
햴 Csak a Q66AD-DG modulnál:
Szerelje fel a modul rögzítőkonzolját. Akassza a konzolt a Q66AD-DG
modul elölről számított harmadik hornyába, majd húzza meg a modul
rögzítőcsavarját a megadott nyomatékkal.
Huzalozáskor tartsa be a következő óvintézkedéseket:
쎲
Az induktív és kapacitív zavarjelek megjelenésének elkerülése
érdekében használjon külön kábelt az AC feszültségek és az analóg
bemeneti modul bemenő jelei számára.
쎲
Ne vezesse a jelvezetékeket hálózati és nagyfeszültségű kábelek,
valamint tápkábelek közelében. Az ilyen vezetékektől tartson legalább
100 mm távolságot, ellenkező esetben működési hibák és üzemzavarok
léphetnek fel.
쎲
A jelvezetékek árnyékolását a vezeték egyik végén földelni kell.
P
Az itt leírt óvintézkedések figyelmen kívül hagyása
sérülést vagy súlyos egészségkárosodást okozhat.
E
Nr.
LED kijelző
RUN
A modul üzemállapotának kijelzése
Világít: Normál üzem
Villog: Az eltolásvagy az erősítés beállítása
Nem világít: – Nincs 5 V-os tápellátás
– A Watchdog időzítő
meghibásodása
– A modul cseréje engedélyezve
online modulcserénél
ERR.
Hibakijelző
Világít: Hiba (az A/D átalakítás folytatódik)
Villog: Hiba (az A/D átalakítás megáll)
Nem világít: Normál üzem
ALM
Riasztások kijelzése
Világít: Hiba keletkezett
Villog: Bemenő jel hiba
Nem világít: Normál üzem
Ellenőrző kapcsok analóg bemenő áramhoz csak a
Q62AD-DGH
modulnál
Csatlakozó a külső tápellátás számára
쐏 40 tűs csatlakozó a bemenő jelek csatlakoztatásához
쐄 Kapocsléc a bemenő jelek csatlakoztatásához
쐂 Földelő csatlakozó (FG), csak a Q66AD-DG modulnál
P
쎲
A telepítési és huzalozási munkálatok megkezdése előtt mindig
kapcsoljakiakészülékektápellátását,éskapcsoljonkimindenkülső
tápforrást.
E
쎲
A berendezést kizárólag a MELSEC System Q hardver kézikönyvben
leírt feltételek között üzemeltesse. Ne tegye ki a készüléket pornak,
olajködnek, korrozív vagy gyúlékony gázoknak, erős rezgésnek,
magas hőmérsékletnek, páralecsapódásnak, vagy nedvességnek.
쎲
Telepítése közben ügyeljen arra, hogy a fúrási forgács, vagy
vezetékdarabokszellőzőnyílásokonkeresztüla készülékbehullvane
okozzanak zárlatot. Telepítés közbenhasználja a mellékelt fedelet a
szellőzőnyílások letakarására. Az egység telepítése után távolítsa el
a fedelet, ellenkező esetben a vezérlés üzem közben túlmelegedhet.
MITSUBISHI
ELECTRIC
FACTORY AUTOMATION
Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: +49(0)2102-4860 /// Fax: +49(0)2102-486112 ///
www.mitsubishi-automation.com
4~20mA
Q62AD-DGH
CHK-
CH1
I/CHK+
P
CHK-
CH2
I/CHK+
P
ALM
ERR
RUN
15
16
17
18
14
13
12
11
10
9
8
7
6
5
4
3
2
1
(FG)
IN
24VDC
Modulok csatlakozókapcsokkal
Modulok 40 tűs csatlakozóval
B1
B20
Tű száma
Tű száma
A1
A20
I+
(FG)
C
H
4
C
H
1
C
H
2
C
H
3
AVD
0~±10V
0~±20mA
15
16
17
18
14
13
12
11
10
9
8
7
6
5
4
3
2
1
A.G.
V+
I+
V+
I+
V+
I+
V+
SLD
V-
SLD
V-
SLD
V-
SLD
V-
Q64AD
RUN
ERROR
a
b
c
Rögzítőcsavar (M3, a Q66AD-DG modulhoz
szükséges, más moduloknál opcionális)
0,36–0,48 Nm
A csatlakozókapcsok csavarjai (M3) 0,42–0,58 Nm
A kapocsléc rögzítőcsavarjai (M3,5) 0,66–0,89 Nm
Földelő csatlakozó (FG) a Q66AD-DG modulnál 0,42–0,58 Nm
Méretek [mm]
abc
Q62AD-DGH
27,4
98
112
Q64AD 90
Q64AD-GH 112
Q66AD-DG
102
130*
Q68AD-G 90*
Q68ADV
98 90
Q68ADI
Analóg
bemenetek
száma
Analóg bemeneti tartományok
Feszültség Áram
Q62AD-DGH 2 — 4–20 mA DC
Q64AD 4 -10 – +10 V DC 0–20 mA DC
Q64AD-GH 4 -10 – +10 V DC 0–20 mA DC
Q66-AD-DG 6 — 0–20 mA DC
Q68AD-G 8 -10 – +10 V DC 0–20 mA DC
Q68ADV 8 -10 – +10 V DC —
Q68ADI 8 — 0–20 mA DC
E
쎲
Óvja a modult a leeséstől és az erős rázkódásoktól.
쎲
Ne nyissa fel a modul tokozását, és ne alakítsa át a modult, mert ez
meghibásodást, üzemzavart, személyi sérüléseket és/vagy tüzet
okozhat.
쎲
Óvatosan vezesseamodula vezetőfüleit azalapegységbe. Ellenkező
esetben a modul csatlakozójának tűi elhajolhatnak.
쎲
Soha ne érintsemeg a modul áramotvezető részét vagyelektronikus
alkatrészeit. Ez a modul hibás működését vagy tönkremenetelét
okozhatja.
햲
A tápegység kikapcsolása után helyezze a
modul alsó fülét az alapegység
vezetőnyílásába.
햳
Ezután nyomja a modult határozottan az
alapegységre, míg az teljesen a helyére
nem kerül.
Modulrögzítő csavar
Q66AD-DG
Rögzítőkonzol
3. horony
To Next Page
Loading...
Need help?
General
