Mityvac MV4510 - Prueba de Presión de Tapas

Número de página - 14 Formulario 801680
9. Cuando se terminen las pruebas y el motor esté enfriado,
alivie la presión restante del sistema haciendo fuerza sobre
la palanca de alivio de presión ubicada en la bomba.
10. Repare las fugas según sea necesario y vuelva a probar.
11. Desconecte los componentes, límpielos y guárdelos debi-
damente.
12. Vuelva a llenar el radiador o la botella de refrigerante al nivel
apropiado y vuelva a colocar la tapa.
Prueba de presión de la tapa
Para diagnosticar:
Funcionamiento apropiado de la tapa de presión
Al probar una tapa usada, considere que el sello puede haber
retenido una marca de impresión dejada por el asiento del
cuello del tubo de llenado. Quite, vuelva a montar y vuelva a
probar la tapa varias veces si es necesario antes de rechazar
la tapa debido a fugas. Al probar una tapa nueva, considere
que el sello es nuevo y que nunca se ha ablandado debido al
calor. Tal vez sea necesario asentar el sello para impedir que
tenga fugas.
Configuración y procedimiento:

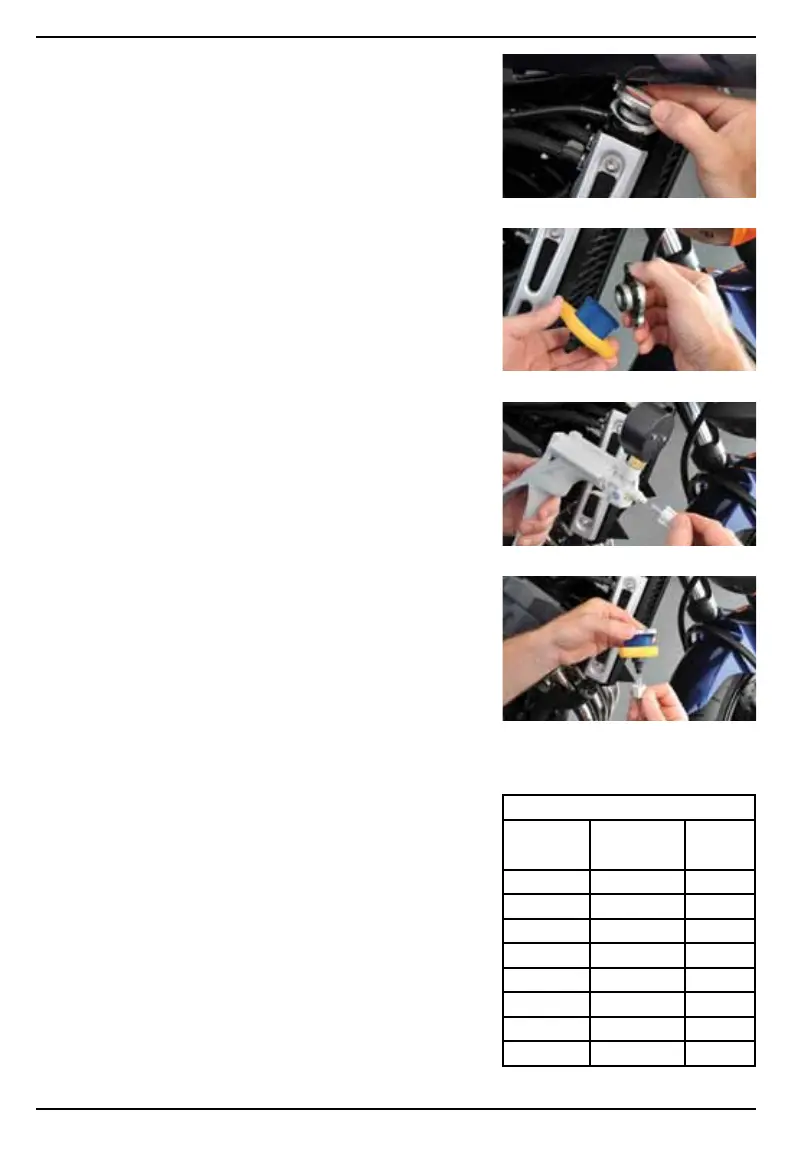

1. Asegúrese de que el sistema de enfriamiento esté frío y no
a presión. Quite con cuidado la tapa de presión del radia-
dor o de la botella de refrigerante (Fig. 9).
2. Aplique agua o refrigerante a la empaquetadura de goma
de la tapa, y monte la tapa en el adaptador de la tapa (Fig.
10).
3. Fije un extremo de la manguera transparente en la bomba
de presión usando la tuerca de compresión (Fig. 11).
4. Sujete el extreme fijo de la manguera al adaptador de prue-
bas de la tapa usando la tuerca de compresión (Fig. 12).
5. Determine la presión nominal de la tapa. Estará impresa
en la tapa o en el manual del vehículo. Compare este valor
con el cuadro siguiente (vea la Tabla A) para determinar la
gama aceptable de pruebas de presión.
6. Haga Funcionar la bomba de presión hasta que la tapa
alivie la presión. La presión debe aliviarse cuando la aguja
esté en la banda de colores de la cara del manómetro
correspondiente a la gama de pruebas de la tapa. Deseche
y reemplace la tapa si no se puede aliviar la presión en la
gama indicada.
7. Cuando se terminen las pruebas, alivie la presión haciendo
fuerza sobre la palanca de alivio de presión ubicada en la
bomb.
8. Desconecte los componentes, límpielos y guárdelos
debidamente.
Fig. 10
Fig. 12
Fig. 9
Fig. 11
Tabla A: Tapa del sistema de enfriamient
Presión
nominal
(lb/pulg
2
)
Gama de
pruebas de pre-
sión (lb/pulg
2
)
Color de
la flecha/
banda
4 3 - 5 Amarillo
7 6 - 8 Verde
10 9 - 11 Blanco
13 or 14 12 - 16 Azul
15 or 16 14 - 18 Amarillo
18 16 - 20 Negro
20 18 - 22 Verde
30 28 - 30 Rojo
