4. INSTALACIÓN Y USO

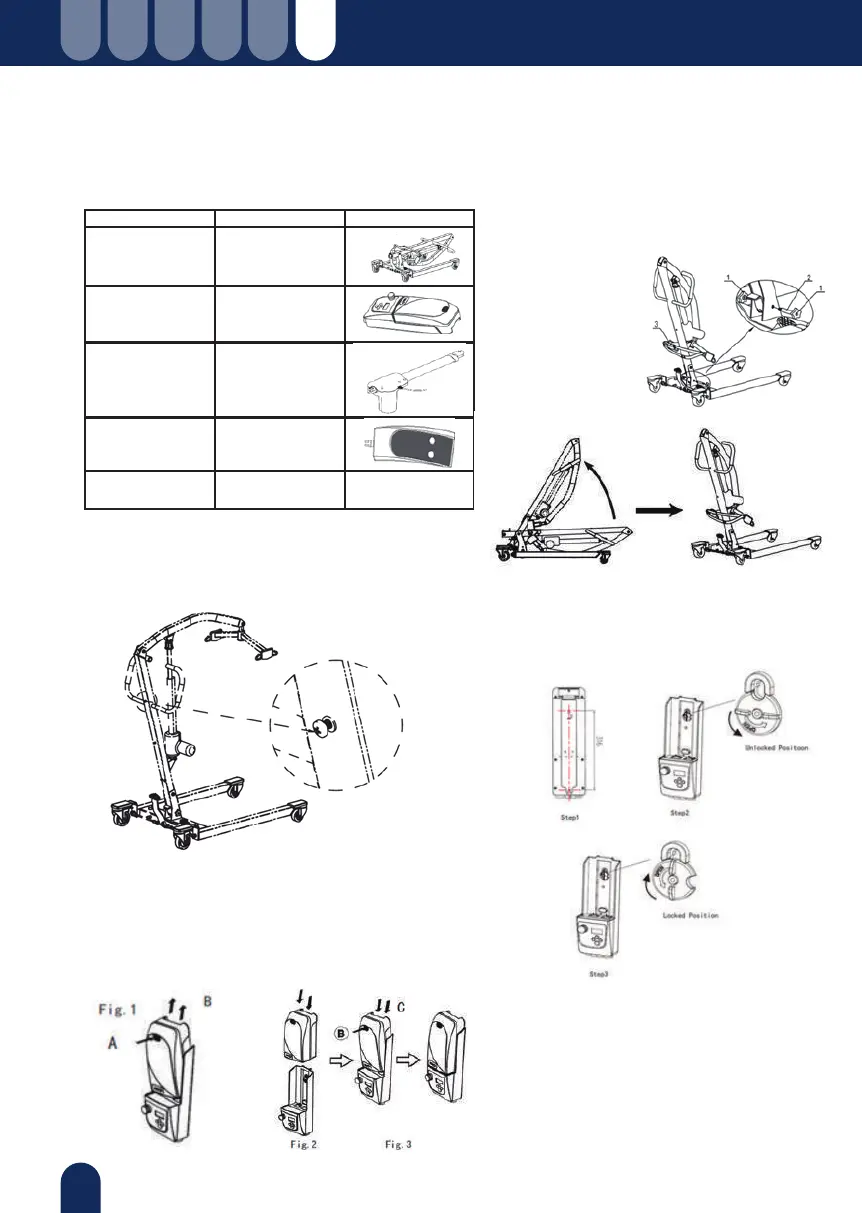

Proceso de instalación.
Paso 1: Suelte la contratuerca y el perno y luego levante el
marco y alinee los orificios. Fije el perno como se muestra
en el dibujo a la derecha, asegúrese de que lo ha colocado
correctamente y de que no haya movimiento en el marco.
Paso 2: Suelte la correa.
4.2.
Inspección.
Verifique si falta alguna pieza (la lista de verificación para los accesorios
estará sujeta a la lista adjunta con el producto).
Paso 3: Instalación de la caja de control.
1. Fije los tornillos 2xM5x10 en los orificios de la
estructura, como se muestra en la siguiente imagen.
4.1.
Grúa Fortuna
IMAGENCANTIDADDESCRIPCIÓN
Manual de
instrucciones
Control+Cable
Actuador
Caja de control
1 pc
N/A1 pc
1 pc
1 set
1 set
Estructura
① Contratuerca
② Perno
③ Correa
Paso 4: Retire e instale la caja de la batería.
Extracción: presione hacia abajo el interruptor A y retire la batería
siguiendo la dirección de B (Fig. 1).
Instalación: Coloque la batería en su lugar y presione el interruptor
a lo largo de la dirección C. Asegúrese de que la batería no se
separe sin presionar el interruptor (Fig. 2 y 3).
2. Gire la cerradura hacia la dirección de apertura.
Sujete la caja de control en la estructura y bloquee los
tornillos superiores.
3. Gire el bloqueo 90 grados hacia la derecha y bloquee
la caja de control.
