3. MONTAGESCHRITTE

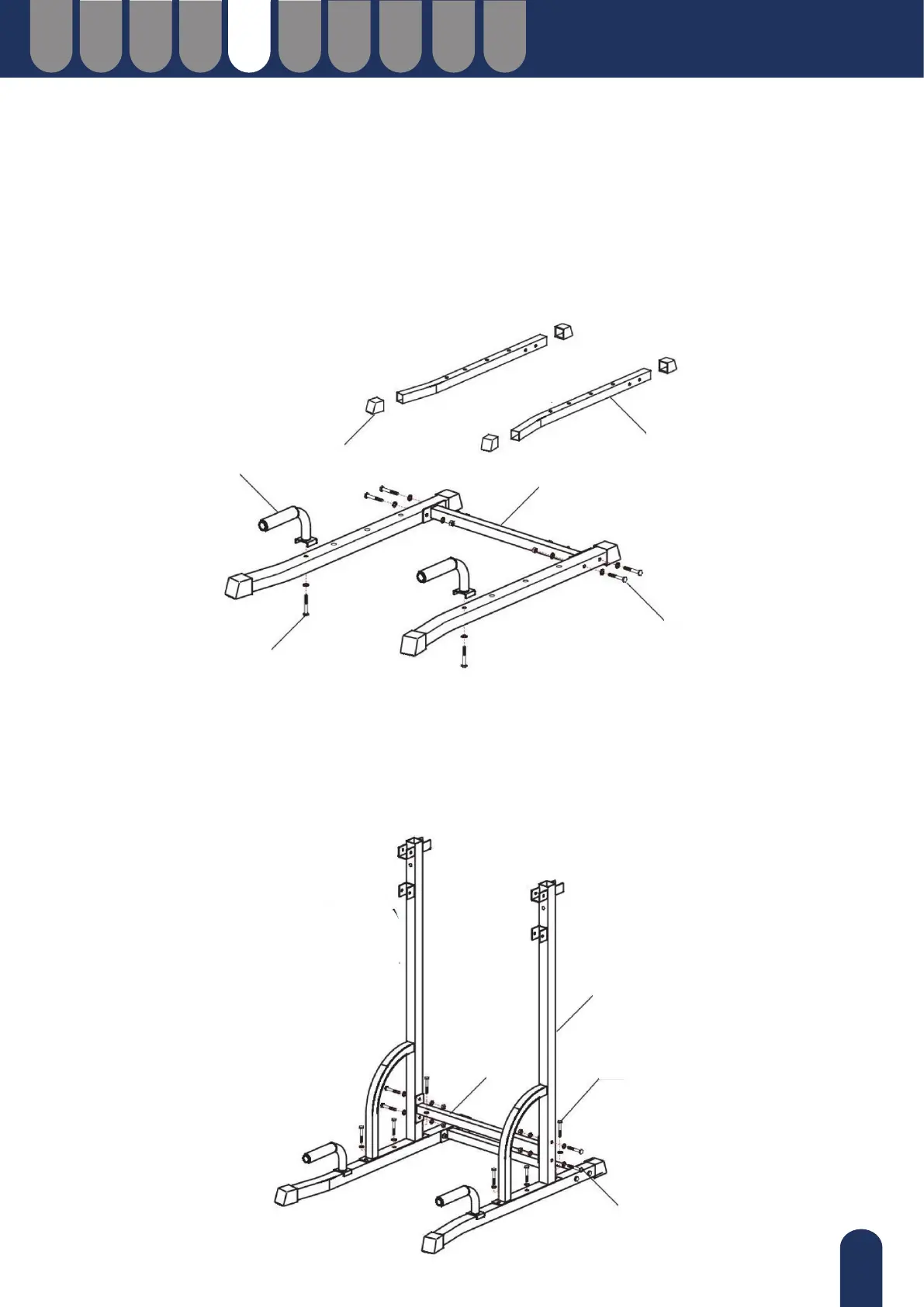

Schritt 1.
Montieren Sie die beiden Teile des Fußrohrs (A) mit dem Rohrdeckel (L). Verbinden Sie beide Fußrohre
mit dem Verbindungsrohr (C) und mit 4 Schraubensätzen der in der Tabelle aufgeführten Kombination
(h) - Schraube (M8+55) + Unterlegscheibe (M8) + Mutter (M8). Montieren Sie beide L-Grie (D) mit den 2
Schraubensätzen der in der Tabelle aufgeführten Kombination (k) - Schraube (M10+55) + Scheibe (M10)
in die Fußrohre (A).
Schritt 2.
Verbinden Sie die Hauptrohre (B) mit den Fußrohren (A) mit 6 Sätzen Kombischrauben (j) - Schraube
(M10*45) + Unterlegscheibe (M10). Verbinden Sie dann das Hauptrohr (B) und das Verbindungsrohr (C)
mit 4 Sätzen Kombischrauben (h) - Schraube (M8*55) + Unterlegscheibe (M8) + Mutter (M8).
L
D
A
h
C
k
C
B
j
h
