Mobiclinic MULTIFIT - Page 30

Klimmzugstation
MULTIFIT
ENES FR
IT DE
PT
NL
SWE
PL DK
30

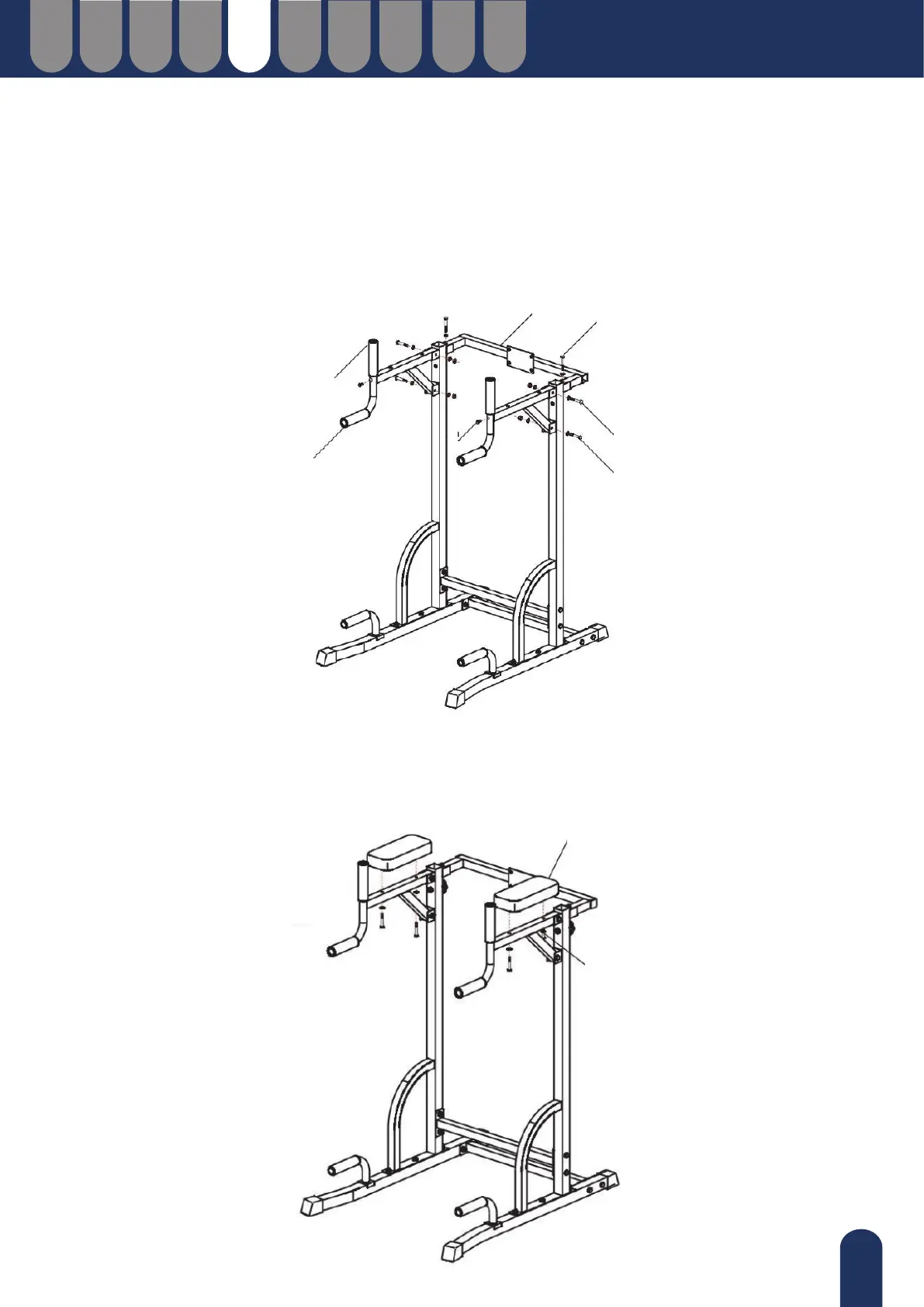

Schritt 3.
Verbinden Sie die Tauchstücke (E) und die Hauptrohre (B) mit den 4 Schraubensätzen der Kombination
(f) - Schraube (M8*45) + Unterlegscheibe (M8) + Mutter (M8). Verbinden Sie die Grirohre (I) und die
Tauchstücke (E) mit der Schraube (m) (M6*10), die sich im Tauchstück (E) bendet. Verbinden Sie schließlich
das hintere Rohr (F) und das Hauptrohr (B) mit den 2 Schraubensätzen der Kombination (e) - Schraube
(M8*40) + Unterlegscheibe (M8).
Schritt 4.
Verbinden Sie das Armkissen (K) mit dem Tauchstück (E) mit den 4 Schraubensätzen der Kombination (g)
- Schraube (M8*45) + Unterlegscheibe (M8).
E
I
F
e
f
f
K
g
m
