Mobiclinic MULTIFIT - Page 35

Estação de elevação
MULTIFIT
ENES FR
IT DE
PT
NL
SWE
PL DK
35

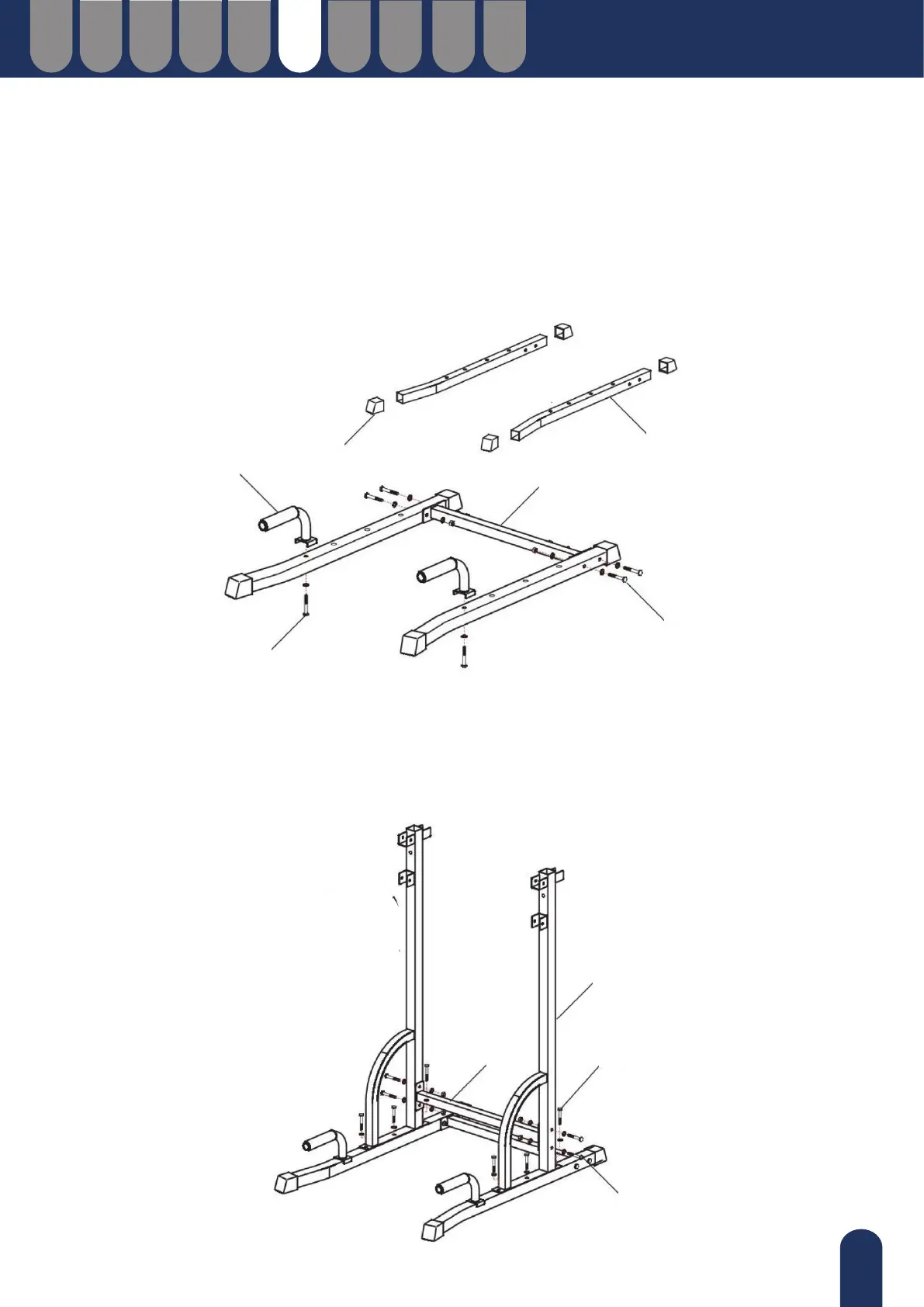

3. PASSOS DE MONTAGEM
Passo 1.
Encaixar as duas peças do tubo para pés (A) com a tampa do tubo (L). Ligar os dois tubos dos pés com
o tubo de ligação (C) e com 4 conjuntos de parafusos da combinação (h) indicada na tabela - Parafuso
(M8+55) + Anilha (M8) + Porca (M8). Colocar as duas pegas em L (D) com os 2 conjuntos de parafusos da
combinação (k) indicada na tabela - Parafuso (M10+55) + Anilha (M10) nos tubos dos pés (A).
Passo 2.
Ligar os tubos principais (B) aos tubos dos pés (A) com 6 conjuntos de parafusos combinados (j) - Parafuso
(M10*45) + Anilha (M10). De seguida, ligue o tubo principal (B) e o tubo de ligação (C) com 4 conjuntos de
parafusos combinados (h) - Parafuso (M8*55) + Anilha (M8) + Porca (M8).
L
D
A
h
C
k
C
B
j
h
