Estação de elevação
MULTIFIT
ENES
FR
IT DE
PT
NL
SWE
PL DK
36

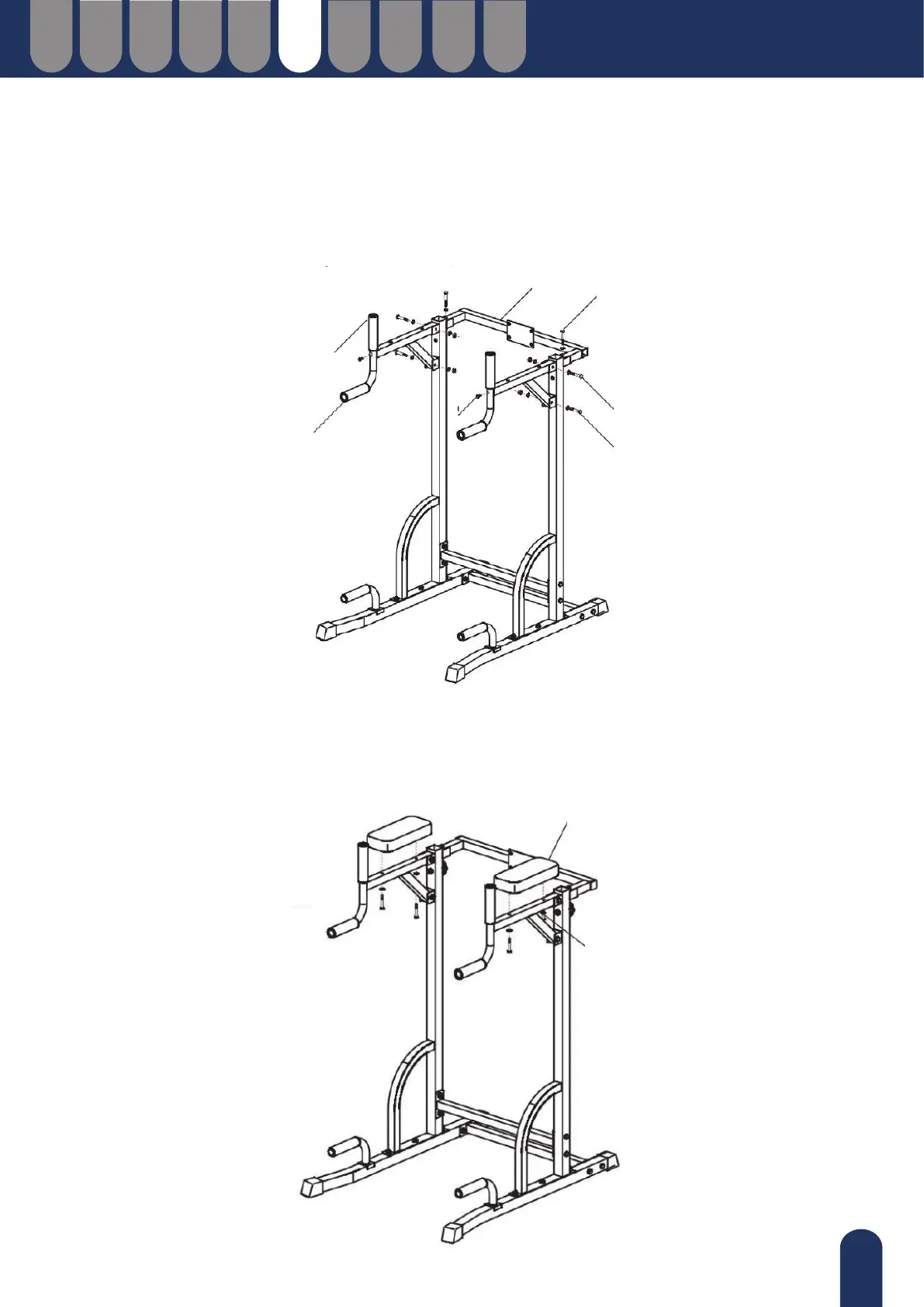

Passo 3.
Ligar as peças de imersão (E) e os tubos principais (B) com os 4 conjuntos de parafusos da combinação
(f) - Parafuso (M8*45) + Anilha (M8) + Porca (M8). Ligar os tubos da pega (I) e as peças de imersão (E) com
o parafuso (m) (M6*10) que se encontra na peça de imersão (E). Por m, ligar o tubo traseiro (F) e o tubo
principal (B) com os 2 conjuntos de parafusos da combinação (e) - Parafuso (M8*40) + Anilha (M8).
Passo 4.
Ligar o braço almofadado (K) à peça de imersão (E) com os 4 conjuntos de parafusos da combinação (g) -
Parafuso (M8*45) + Anilha (M8).
E
I
F
e
f
f
K
g
m
