3. PASOS PARA EL MONTAJE

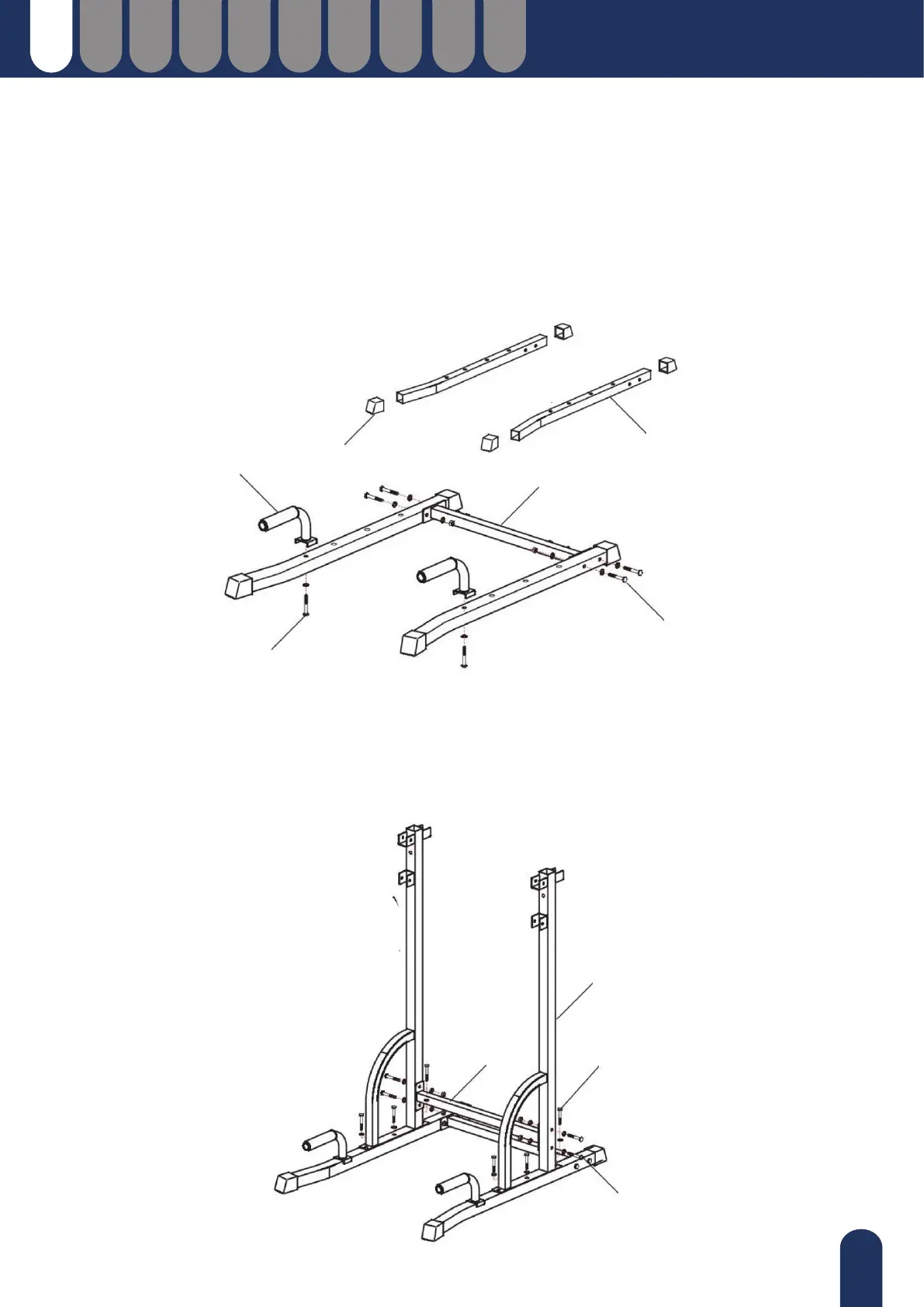

Paso 1.
Póngale a las dos piezas del tubo de pie (A) las cubierta del tubo (L). Conecte ambos tubos de pie con
el tubo de conexión (C) y con 4 sets de tornillos de la combinación (h) que aparece en la tabla - Tornillo
(M8+55) + Arandela (M8) + Tuerca (M8). Coloque ambas asas en L (D) con los 2 sets de tornillos de la
combinación (k) que aparece en la tabla - Tornillo (M10+55) + Arandela (M10) en los tubos de pie (A).
Paso 2.
Conecte los tubos principales (B) en los tubos de pie (A) con los 6 sets de tornillos de la combinación (j)
- Tornillo (M10*45) + Arandela (M10). Entonces concatene el tubo principal (B) y el tubo de conexión (C)
con 4 sets de tornillos de la combinación (h) - Tornillo (M8*55) + Arandela (M8) + Tuerca (M8).
L
D
A
h
C
k
C
B
j
h
