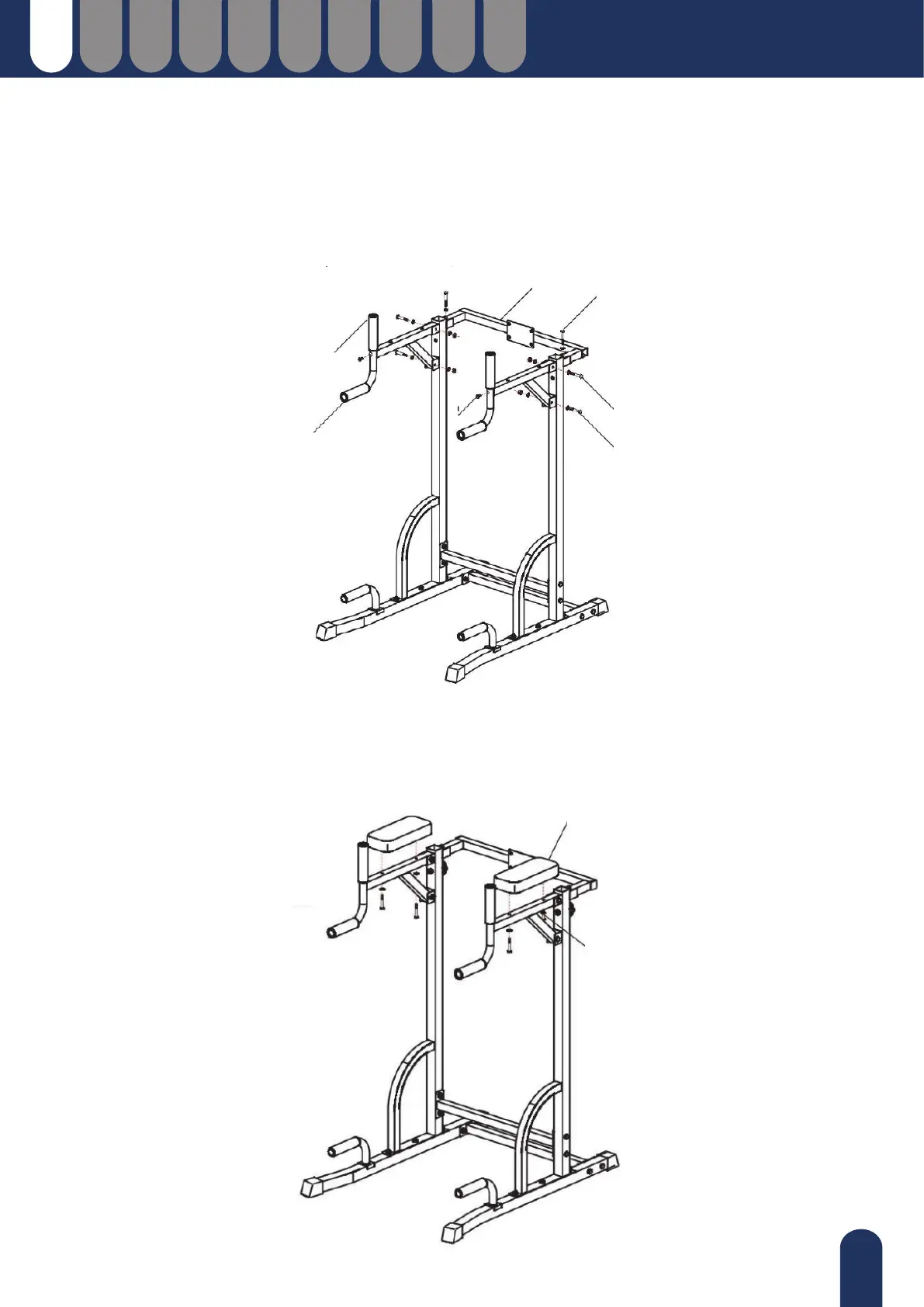

Paso 3.
Conectar las piezas de inmersión (E) y los tubos principales (B) con los 4 sets de tornillos de la combinación
(f) - Tornillo (M8*45) + Arandela (M8) + Tuerca (M8). Concatenar los tubos de asa (I) y las piezas de inmersión
(E) con el tornillo (m) (M6*10) que está en la pieza de inmersión (E). Por último, unir el tubo trasero (F) y
el tubo principal (B) con los 2 sets de tornillos de la combinación (e) - Tornillo (M8*40) + Arandela (M8).
Paso 4.
Conecte el cojín para los brazos (K) en la pieza de inmersión (E) con los 4 sets de tornillos de la combinación
(g) - Tornillo (M8*45) + Arandela (M8).
E
I
F
e
f
f
K
g
m
