Stacja podciągania
MULTIFIT
ENES FR
IT DE
PT
NL
SWE
PL DK
53

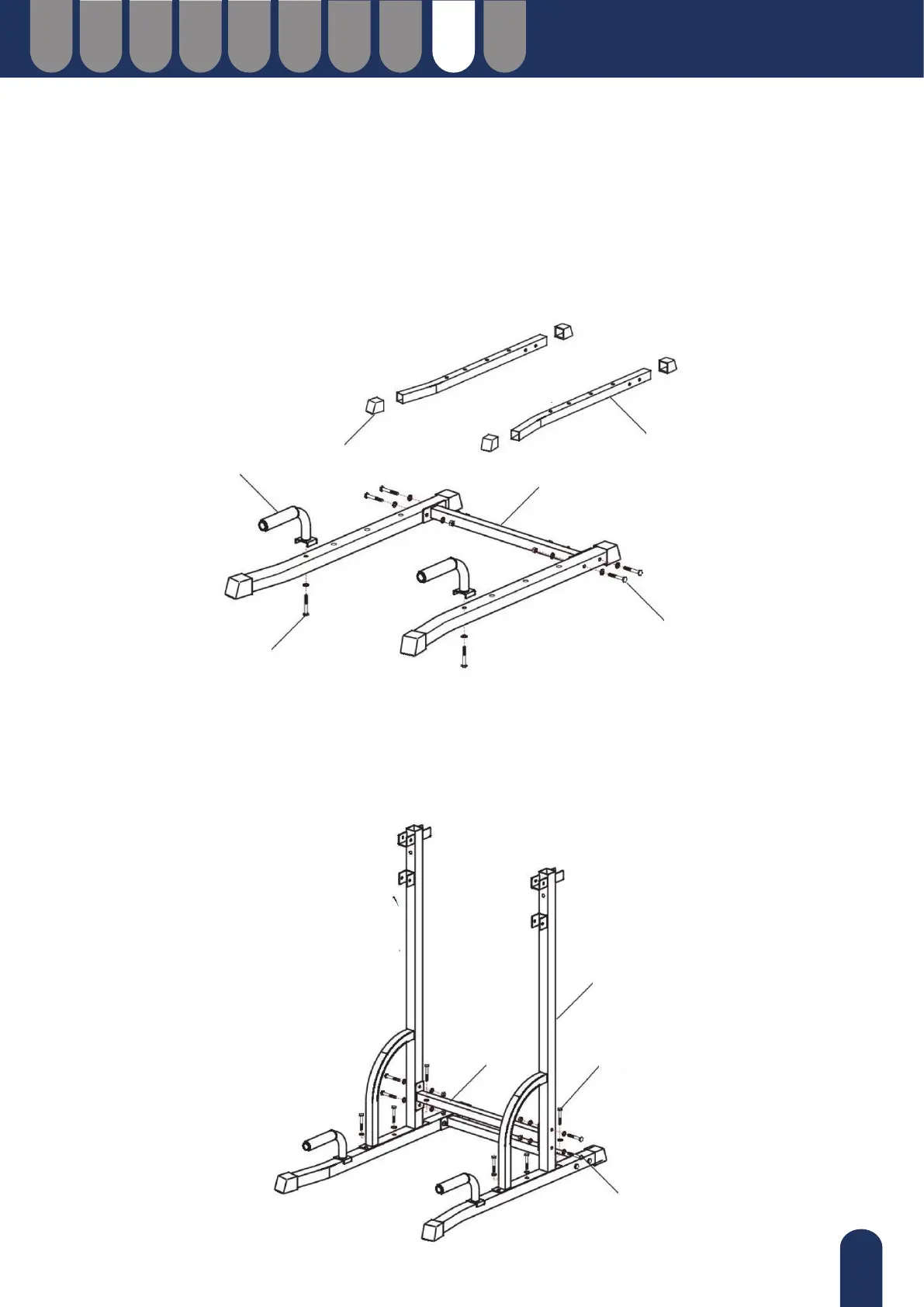

3. KROKI MONTAŻU
Krok 1.
Zamontować dwie części rurki podnóżka (A) z osłoną rurki (L). Połącz obie rurki nożne za pomocą rurki
łączącej (C) i 4 zestawów śrub w kombinacji (h) podanej w tabeli - śruba (M8+55) + podkładka (M8) +
nakrętka (M8). Zamontuj oba uchwyty L (D) za pomocą 2 zestawów śrub w kombinacji (k) podanej w tabeli
- śruba (M10+55) + podkładka (M10) w rurkach podnóżka (A).
Krok 2.
Połącz rury główne (B) z rurami stopowymi (A) za pomocą 6 zestawów śrub kombinowanych (j) - śruba
(M10*45) + podkładka (M10). Następnie połącz rurę główną (B) i rurę łączącą (C) za pomocą 4 zestawów
śrub kombinowanych (h) - śruba (M8*55) + podkładka (M8) + nakrętka (M8).
L
D
A
h
C
k
C
B
j
h
