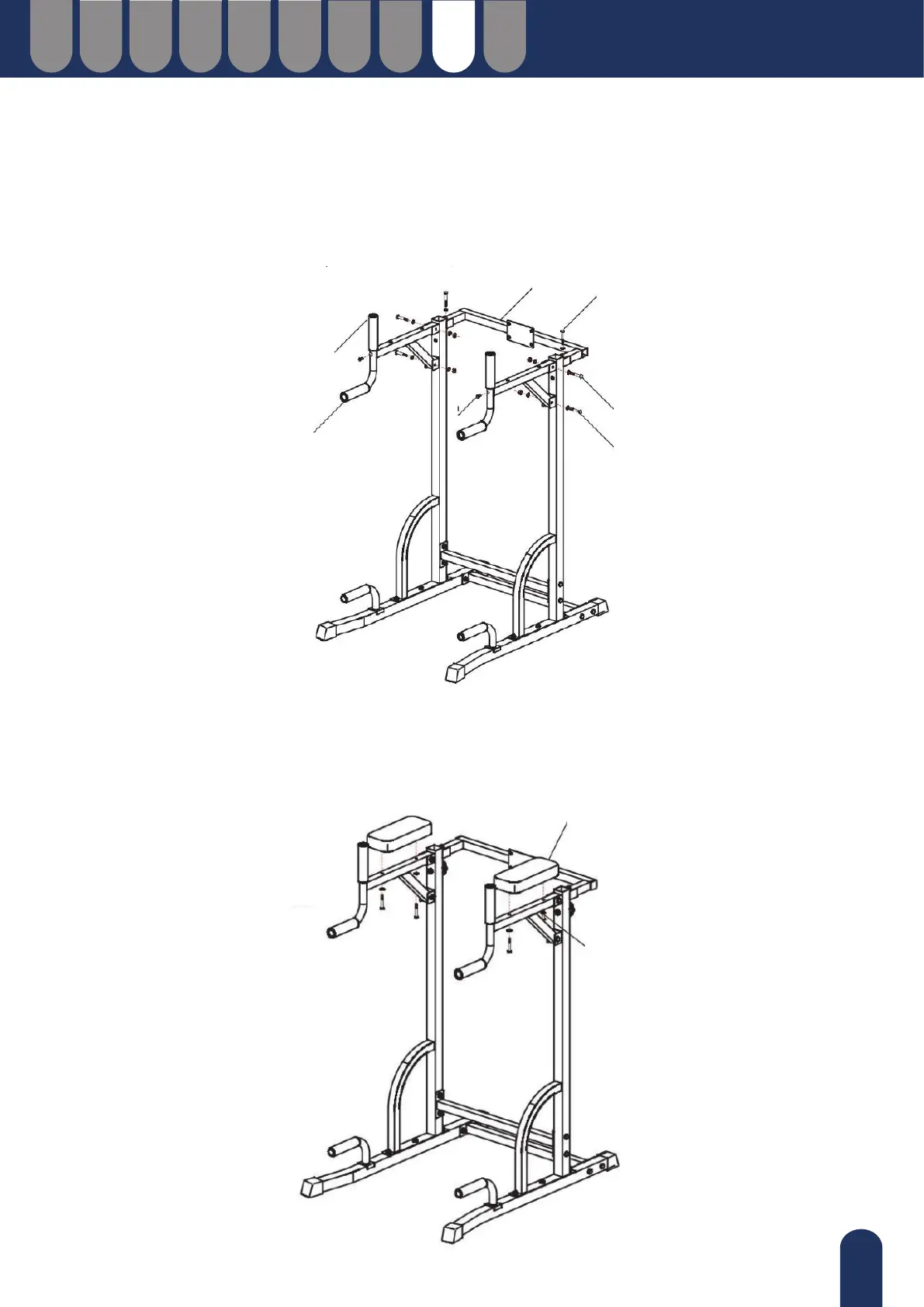

Krok 3.
Połącz części zanurzeniowe (E) i główne rury (B) za pomocą 4 zestawów śrub kombinacji (f) - śruba (M8*45)
+ podkładka (M8) + nakrętka (M8). Połącz rurki uchwytu (I) i elementy zanurzeniowe (E) za pomocą śruby
(m) (M6*10), która znajduje się w elemencie zanurzeniowym (E). Na koniec połącz tylną rurkę (F) i główną
rurkę (B) za pomocą 2 zestawów śrub kombinacji (e) - śruba (M8*40) + podkładka (M8).
Krok 4.
Połącz poduszkę ramienia (K) z elementem zanurzeniowym (E) za pomocą 4 zestawów śrub w kombinacji
(g) - śruba (M8*45) + podkładka (M8).
