3.1 Petunjuk Instalasi
- Pemanas air ini harus dipasang pada dinding yang kokoh. Bila kekuatan dinding tidak dapat
menahan beban sebesar dua kali bobot total pemanas air yang terisi penuh dengan air, maka
perlu dipasang penyangga khusus. Bila dinding menggunakan batako (hollow brick), pastikan
untuk mengisinya dengan beton cor hingga penuh atau jika menggunakan bata ringan (habbel)
maka harus menggunakan pengait jangkar (anchor) khusus untuk bata ringan.
- Setelah lokasi ditentukan, pasang braket dudukan pada dinding yang kokoh.

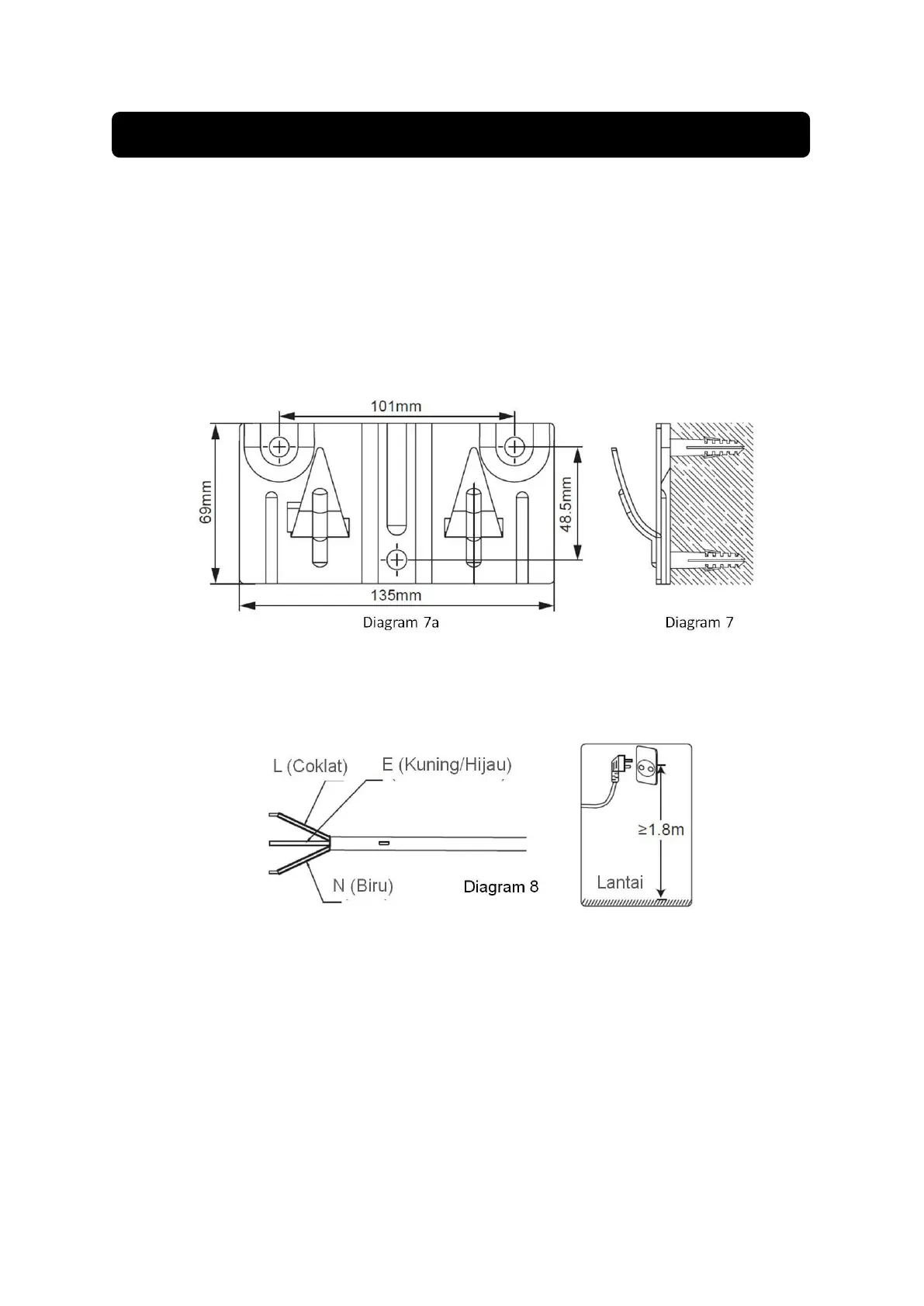

- Metode pemasangan: Ikuti petunjuk instalasi seperti ditunjukan pada Diagram 7. Gunakan baut
pengait jangkar (anchor) yang disediakan bersama pemanas air untuk mengunci braket (Diagram
7a) dengan kokoh pada dinding.
- Sejajarkan posisi lubang di belakang pemanas air dengan dudukan pemanas air pada braket.
Kemudian kaitkan pemanas air ke dudukan pada braket sampai mengunci pemanas air.
- Pasang steker pada stop kontak. Catu daya listrik adalah 220V. Dianjurkan agar posisi stop
kontak berada di kanan atas pemanas air. Jarak stop kontak dari tanah tidak boleh kurang dari
1,8m (lihat Gambar 8). Bila ada masalah dengan kabel listrik, kabel hanya boleh diganti oleh
MODENA, agennya, atau teknisi berkualifikasi yang dapat melakukan pekerjaan tersebut untuk
memastikan keselamatan.
- Bila ukuran kamar mandi terlalu kecil, pemanas air dapat dipasang di tempat yang lain. Pastikan
pemasangan pemanas air harus sedekat mungkin dengan titik pemakaian air panas (kamar
mandi) untuk mendapatkan panas air yang optimal.
3.2 Sambungan Saluran Pipa
- Ukuran pipa yang digunakan adalah G1/2” (BSP½”); Tekanan saluran masuk harus
menggunakan Pa (Bar) sebagai satuan; Tekanan minimum saluran masuk harus menggunakan
Pa (Bar) sebagai satuan.
- Pasang katup pelepas tekanan dengan pemanas air pada saluran masuk pemanas air.
- Untuk menghindari kebocoran saat menyambungkan saluran pipa, gasket karet yang disertakan
dengan pemanas air harus ditambahkan pada ujung ulir untuk menjamin sambungan bebas
kebocoran (lihat Diagram 9).
