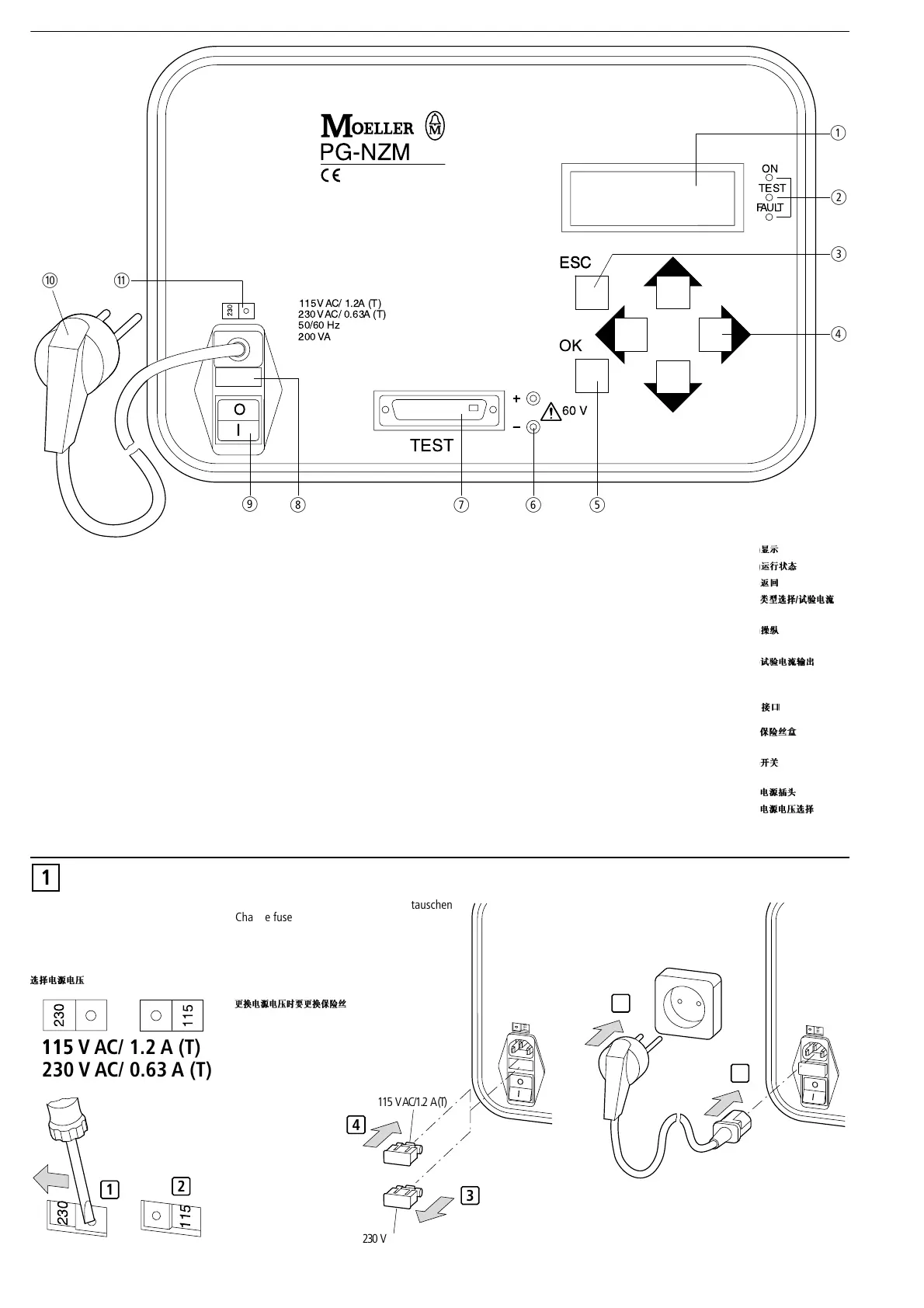

Moeller PG-NZM - Device Overview and Components; Component Identification; Mains Voltage Selection and Fuse Change

2/7
03/02 AWA1230-1715
a Display a Display a Affichage a Visualizzatore a Visualizador a
Дисплей
a
b Betriebszustand b Operating status b Fonctionnement b Stato di funzionamento b Estado de proceso b
Рабочее состояние
b
c Zurück c Escape c Retour c Annulla c Retorno c
Наэад
c
d Typenauswahl/
Prüfstrom
d Type selection/
Test current
d Choix disjoncteur/
courant d’essai
d Selezione del tipo/
corrente di verifica
d Selección de referencia/
intensidad de prueba
d
Выбор типов/
Испытательный ток
d
e Bestätigen e OK e Valider e Conferma e Confirmar e
Подтверждать
e
f NZM10, 12
Ausgang/
Prüfstrom
f NZM10, 12
Test current output
f NZM10, 12
Sortie courant d’essai
f NZM10, 12
Uscita corrente di
verifica
f NZM10, 12
Salida intensidad de
prueba
f NZM10, 12
Выход испыта-
тельного тока
f NZM10, 12
g NZM2, 3, 4
Schnittstelle
g NZM2, 3, 4
Interface
g NZM2, 3, 4
Interface
g NZM2, 3, 4
Interfaccia
g NZM2, 3, 4
Interface
g NZM2, 3, 4
Устройство
сопряжения
g NZM2, 3, 4
h Sicherungsfach h Fuse compartment h Fusible h Fusibile h Compartimento para
fusibles
h
Место для
предохранителя
h
i EIN/AUS-Schalter i ON/OFF switch i Interrupteur
Marche/Arrêt
i Interruttore
(ON/OFF)
i Interruptor
CIERRA/APERTURA
i
Выключатель „вклю-
чено-выключено“
i
j Netzstecker j Mains plug j Prise d’alimentation j Connettore j Conector a red j
Вилка питания
j
k Wahl
Netzspannung
k Mains voltage
selector
k Choix tension
d’alimentation
k Selezione tensione
di rete
k Selección tensión de redk
Выбор напряжения
сети
k
Netzspannung wählen
Select mains voltage
Choix tension d'alimentation
Selezionare tensione di rete
Seleccionar tensión de red
Выбирать напряжение сети


 




 
  
  
 
 


a
b
d
c
e
f
g
h
i
jk
1
115 V AC/ 1.2 A (T)
230
115
V AC/ 0.63 A (T)
!
#
!
#
1
2
I
115
0
O
4
3
115 V AC/1.2 A (T)
230 V AC/0.63 A (T)
Bei Netzspannungswechsel Sicherung tauschen
Change fuse to suit selected mains voltage
Pour une autre tension d’alimentation,
changer le fusible
Per cambiare la tensione di rete spostare il fusibile
Reemplazar fusible al cambiar tension de red
При перемене напряжения сети менять
предохранитель

#
5
6
