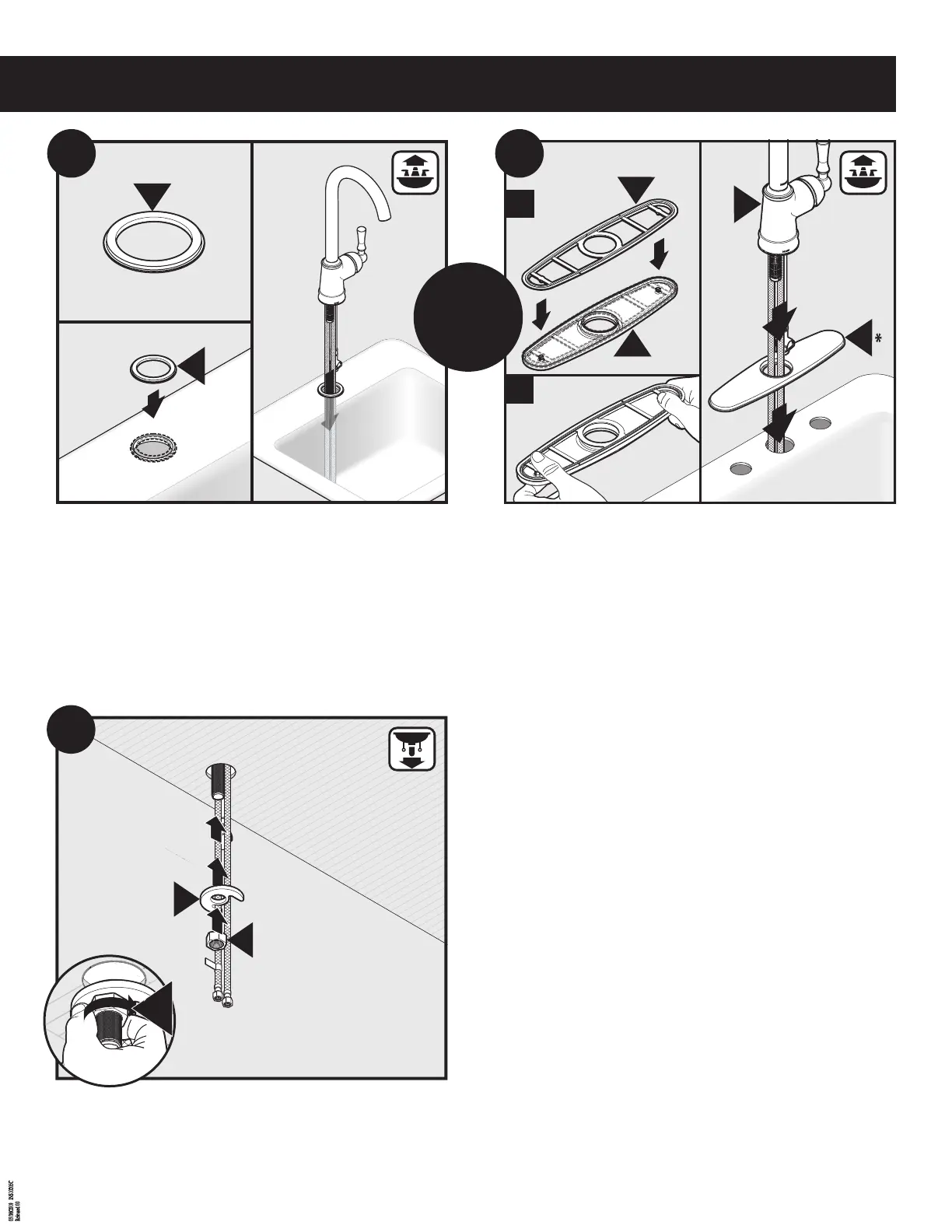

Push Mounting Bracket (D) through shank. Fasten the Mounting Nut (E) on to shank.
Empuje la (D) ménsula de montaje a través del tubo roscado. Atornille la tuerca de montaje (E)
en el tubo roscado.
Insérer le support de montage (D) sur la tige. Fixer l’écrou de montage (E) sur la tige.
For 3 Hole Applications:
1. Place Deck Plate Gasket (N) onto Deck Plate (M)
2. Firmly snap Deck Plate Gasket onto Deck Plate.
3. Place Deck Plate on mounting surface and install Faucet Body (A) in hole on sink.
Para aplicaciones de 3 agujeros:
1. Coloque el empaque de la placa de cubierta (N) sobre la placa de cubierta (M).
2. Presione con rmeza el empaque de la placa de cubierta sobre la placa de cubierta.
3. Coloque la placa de cubierta sobre la super cie de montaje e instale el cuerpo de la
mezcladora (A) en el agujero en el fregadero.
Pour les installations sur 3 ouvertures :
1. Placer le joint d'étanchéité de la plaque de comptoir (N) sur la plaque de comptoir (M).
2. Bien enclencher le joint d’étanchéité de la plaque de comptoir sur la plaque de comptoir.
3. Placer la plaque de comptoir sur la surface de montage et installer le corps du robinet (A)
dans le trou prévu sur l’évier.
For Single Hole Applications:
1. Use Gasket (B) only. Place Gasket (B) on top of the sink.
2. Insert faucet.
Para aplicaciones de 1 agujero:
1. Use el empaque (B) solamente. Coloque el empaque (B) sobre el fregadero.
2. Inserte la mezcladora.
Pour installation sur plaque à 1 ouverture :
1. Utiliser un joint d’étanchéité (B) seulement. Placer le joint d’étanchéité (B) sur le dessus
de l’évier.
2. Insérer le robinet.
