Moen POSI-TEMP User Manual

INS10746A - 3/19
3
1. For walls less than 1/4", the plaster ground (A) will remain in or behind
wall. Will require service kit: 192842 (U).
2. Ensure plaster ground screws are removed.
1. Para paredes de más de ¼”, retire los tornillos de la plantilla de yeso (A)
con un destornillador. Requiere kit de servicio: 192842 (U).
2. Retire la plantilla de yeso de la abertura de la pared.
1. Pour les murs de plus dt d’enduit (A)
à l’aide d’un tournevis. Nécessite une trousse d’entretien : 192842 (U).
2. Enlever l’arrêt d’enduit de l’ouverture murale.
1. For model TS32104 series only, apply a small amount of lubricant (T) to back
side of Temperature Escutcheon plugs (O).
2. Push plugs into Escutcheon (G) till fully seated.
1. Para modelos de la serie TS32104 solamente, aplique una pequeña cantidad de
lubricante (T) a la parte de atrás de los tapones del chapetón de
temperatura (O).
2. Empuje los tapones en el chapetón (G) hasta que estén bien asentados.
1. Pour les modèles de la série TS32104.,appliquer une petite quantité de
lubriant (T) au dos des bouchons de température (O) de la rosace.
2. Enfoncer les bouchons dans la rosace (G) jusqu’à ce qu’ils tiennent
fermement en place.
Stando screws are not used in thin wall application.
For thick wall application, install the stando screws (C) x2, into tabs
of valve. Finger tight with screwdriver.
Los tornillos distanciadores no se utilizan en paredes nas.
Para la aplicación en paredes nas, coloque los tornillos distan-
ciadores (2) (C) en las aletas de la válvula. Apretar manualmente con
destornillador.
Les vis d’entretoise ne sont pas utilisées pour une installation dans
un mur mince.
Pour l’installation dans un mur épais, visser les vis d’entretoise (C)
(2), dans les onglets de la soupape. Serrer manuellement à l’aide
d’un tournevis.
Install Escutcheon (G) onto valve stem and wall as shown.
Coloque el chapetón (G) en el vástago de la válvula y la
pared como muestra la gura.
Installer la rosace (G) dans la tige de soupape et le mur,
comme illustré.
O
G
Cold
Frío
Froid
Hot
Caliente
Chaud
2
2
Not included with all models
No se incluye con todos los modelos
Non inclus avec tous les modèles
†
For model TS32104 series only.
Para modelos de la serie series TS32104 solamente.
4
Pour les modèles de la série TS32104.
OM NE
/P N 99 519
T
1
G
G
5
FOR WALLS MORE THAN 1/4"
PARA PAREDES DE MÁS DE 1/4" (0,635 CM)
POUR PAROIS MURALES SUPÉRIEURES À 6,4 MM
FOR WALLS LESS THAN 1/4"
PARA PAREDES DE MENOS DE 1/4" (0,635 CM)
POUR PAROIS MURALES INFÉRIEURES À 6,4 MM
1

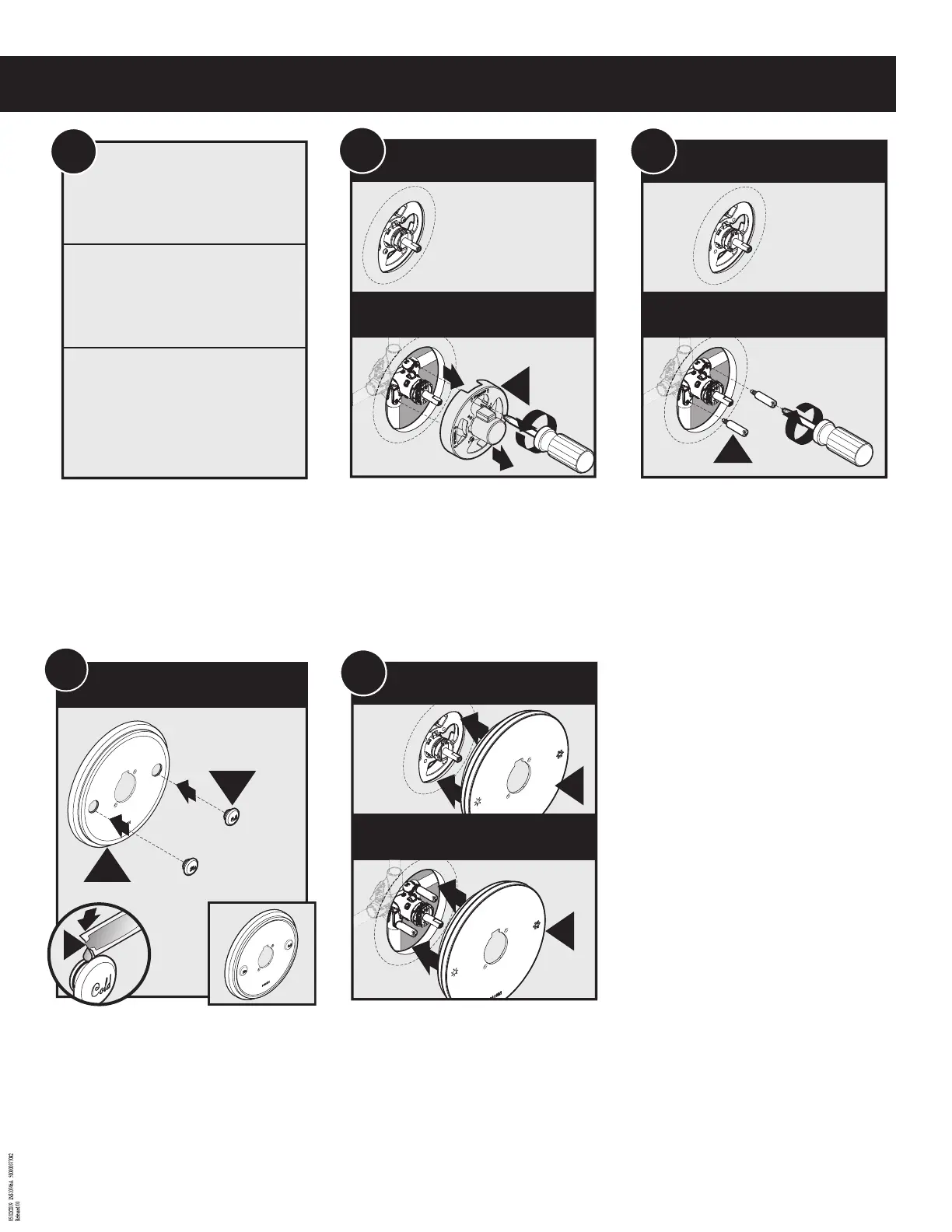

Ensure water is turned o at stops
before beginning trim installation.
Identify shower wall thickness then follow steps
2 through 5 accordingly for either
thin or thick wall conguration.
Antes de comenzar con la instalación de la regadera,
asegúrese de que la llave de agua esté cerrada.
Identique el grosor de la pared y luego siga los
pasos 2 a 5 en función del grosor, ya sea ancho o no.
S’assurer d’avoir coupé l’alimentation en eau aux
robinets d’arrêt avant de commencer l’installation de
la garniture.
Déterminer l’épaisseur du mur de la douche, puis
suivre les étapes 2 à 5, selon l’épaisseur du mur de
la douche.
1
2
2
A
2
FOR WALLS MORE THAN 1/4"
PARA PAREDES DE MÁS DE 1/4" (0,635 CM)
POUR PAROIS MURALES SUPÉRIEURES À 6,4 MM
FOR WALLS LESS THAN 1/4"
PARA PAREDES DE MENOS DE 1/4" (0,635 CM)
POUR PAROIS MURALES INFÉRIEURES À 6,4 MM
Will require Service Kit:
192842 (U)
Requiere kit de servicio:
192842 (U)
Nécessite une trousse d’entretien :
192842 (U)
C
3
FOR WALLS MORE THAN 1/4"
PARA PAREDES DE MÁS DE 1/4" (0,635 CM)
POUR PAROIS MURALES SUPÉRIEURES À 6,4 MM
FOR WALLS LESS THAN 1/4"
PARA PAREDES DE MENOS DE 1/4" (0,635 CM)
POUR PAROIS MURALES INFÉRIEURES À 6,4 MM

Moen POSI-TEMP Specifications

General

Anti-Scald Protection	Yes
Material	Brass
Technology	Posi-Temp
Function	Controls water temperature and volume
Compatibility	Moen Posi-Temp trim kits
Connection Type	IPS
Compliance	ASME A112.18.1/CSA B125.1
Warranty	Limited Lifetime
Connection Size	1/2 inch
