Inserto del brazo
elevador
6
Pasador de
empuje
16
Pasador de
empuje
16
Brazo elevador
2
Inserto del brazo
elevador
6
SE HA COMPLETADO EL MONTAJE.
Tope de rueda
5
PASO 8
Horquilla
19
Varilla de soporte
11
Pasador de
empuje
16
PASO 9
Inserto del brazo
elevador
6
Tope de rueda
5
PASO 7

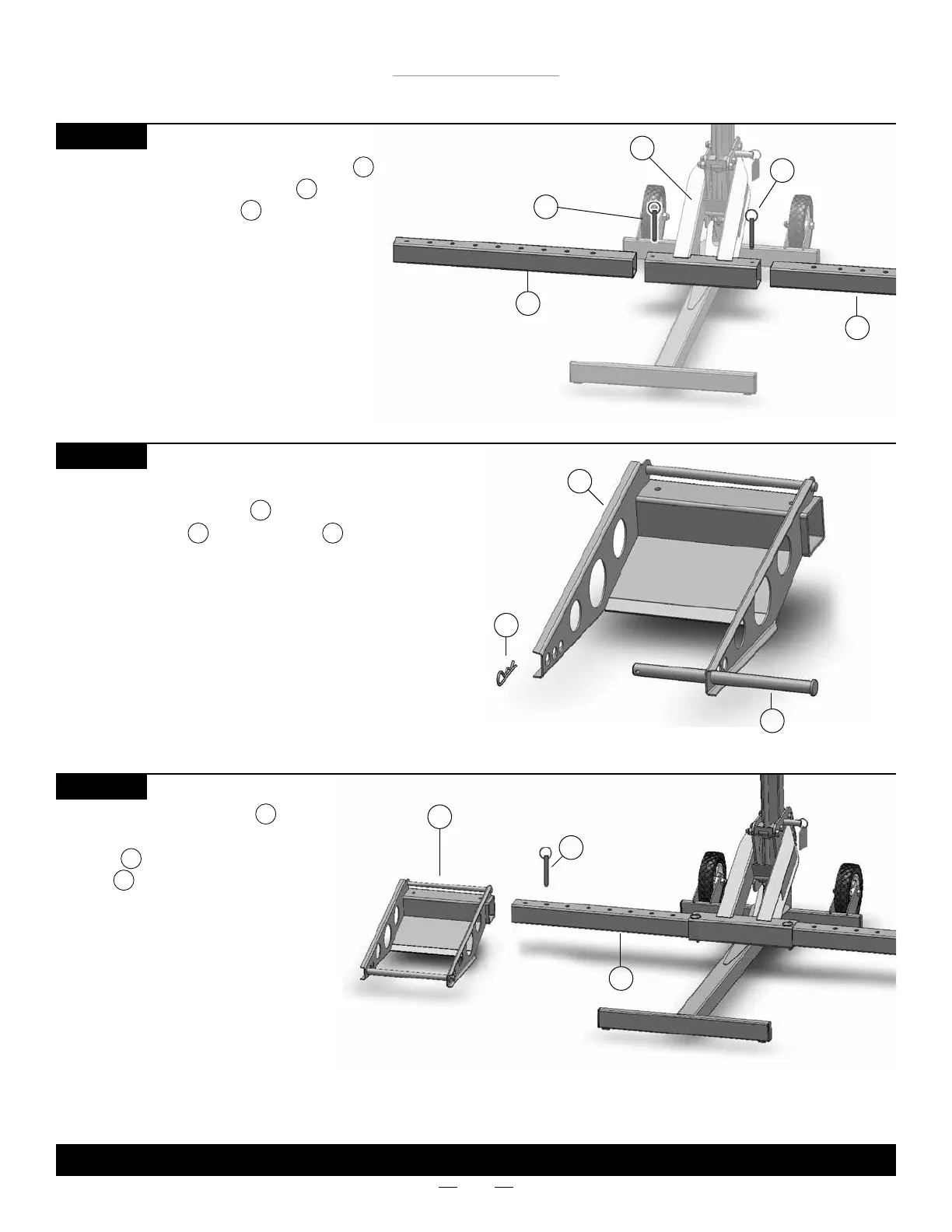

Instrucciones de montaje
Introduzca los insertos del brazo elevador
a ambos lados del brazo elevador y fíjelos
con pasadores de empuje como se indica.
6
2
16
Prepare los topes de rueda para instalar colocando las
varillas de soporte y las horquillas .
5
11 19
Coloque los topes de rueda a
ambos lados de los insertos del brazo
elevador y fíjelos con pasadores de
empuje .
Nota: los topes de rueda se pueden
mover hacia adentro o hacia afuera para
adaptarse a los distintos tamaños de
podadora. Utilice la conguración que
funcione mejor con su modelo de po-
dadora. Las almohadillas de las ruedas
deben estar a la misma distancia del
brazo elevador para mantener el
equilibrio adecuado.
5
6
16
