MoJack 750XT - Page 37

Elevador MoJack 750XT
37
Instrucciones de funcionamiento

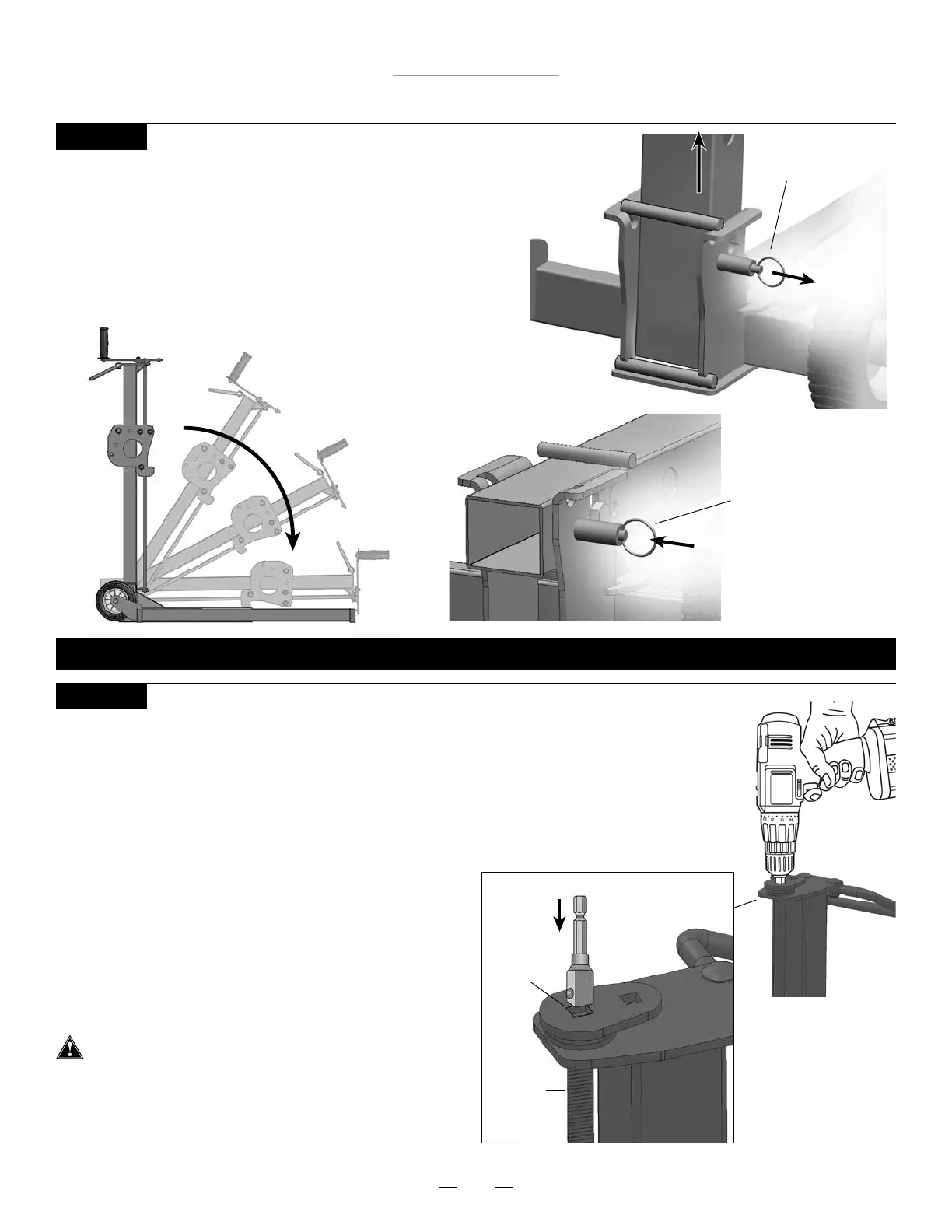

PASO 22
PASO 21
EL ELEVADOR MoJack 750XT ESTÁ LISTO PARA SU ALMACENAMIENTO O TRANSPORTE.
Elevación del equipo MoJack 750XT con un taladro eléctrico (opcional)
• El equipo MoJack 750XT se puede elevar o bajar utilizando un taladro con cable de velocidad
variable (7 amp. mínimo) o un taladro sin cable de velocidad variable (18 V mínimo).
• El taladro exigirá un portabrocas de 3/8” (no incluido).
• E750XTraiga la manivela quitando la tuerca y el perno que
ocultan el receptáculo cuadrado de 3/8”.
• Inserte con rmeza el portabrocas de 3/8” en el
receptáculo cuadrado. Haga girar el taladro hacia
delante (sentido horario) para hacer subir el brazo
elevador y en sentido inverso (antihorario) para hacer
descender el brazo elevador.
• Se debe tirar del pasador de bloqueo del
transportador durante el descenso hasta liberar
el orificio de seguridad inferior.
• Siga todas las demás instrucciones de funcionamiento
para utilizar el accesorio de taladro.
• Vuelva a colocar la manivela para el uso posterior.
El operador debe sostener el taladro con rmeza
antes de subir o bajar el brazo elevador.
Portabrocas
cuadrado de
3/8”
Recep-
táculo
cuadrado
Rosca
del
tornillo
Plegado del elevador MoJack 750XT
• Tire el pasador de bloqueo a desbloquear.
• Levante la Torre de la Base tirando hacia arriba de la
manija de agarre y luego baje la Torre.
• La torre se bloqueará en su lugar cuando se retrae
pasador de bloqueo.
Torre De Pasador
De Bloqueo (desblo-
queado)
Torre levante
de la base
Torre De Pasador De
Bloqueo (bloqueado)
