Elevador MoJack PRO
27

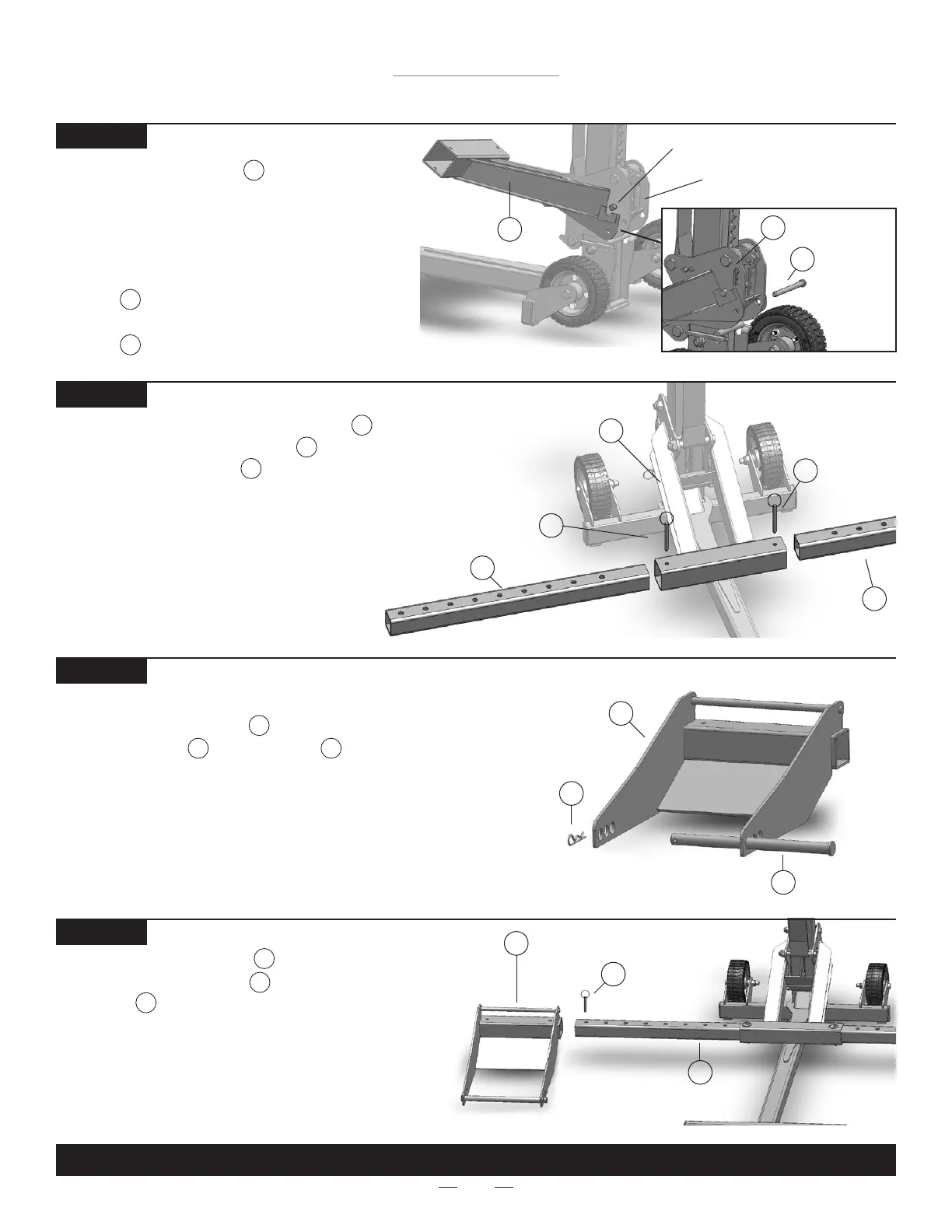

Instrucciones de montaje
SE HA COMPLETADO EL MONTAJE.
Tope de rueda
5
PASO 10
Prepare los topes de rueda para instalar colocando las
varillas de soporte y las horquillas .
5
11 22
Horquilla
22
Varilla de soporte
11
Pasador
de empuje
21
PASO 11
Coloque los topes de rueda a ambos lados de los
insertos del brazo elevador y fíjelos con pasadores
de empuje .
Nota: los topes de rueda se pueden mover hacia adentro
o hacia afuera para adaptarse a los distintos tamaños de
podadora. Utilice la conguración que funcione mejor
con su modelo de podadora.
5
6
21
Inserto del brazo
elevador
6
Tope de rueda
5
Brazo elevador
2
Pasador de
empuje
21
Introduzca los insertos del brazo elevador
a ambos lados del brazo elevador y fíjelos
con pasadores de empuje como se indica.
PASO 9
6
2
21
Inserto del brazo
elevador
6
Inserto del brazo eleva-
6
Pasador de em-
21
PASO 8
Cuelgue el brazo elevador en el transportador,
enganchando el área ranurada del brazo elevador
sobre la barra superior del transportador. El brazo
elevador se debe insertar desde la parte delantera
y después bajar para quedar colocado en la
posición correcta. Inserte el pasador de
horquilla a través del oricio del transportador
y bloquéelo, colocando la
horquilla en el pasador de horquilla.
2
20
22
Brazo
elevador
2
Barra superior del transportador
Pasador de
horquilla
20
Horquilla
22
Transportador
