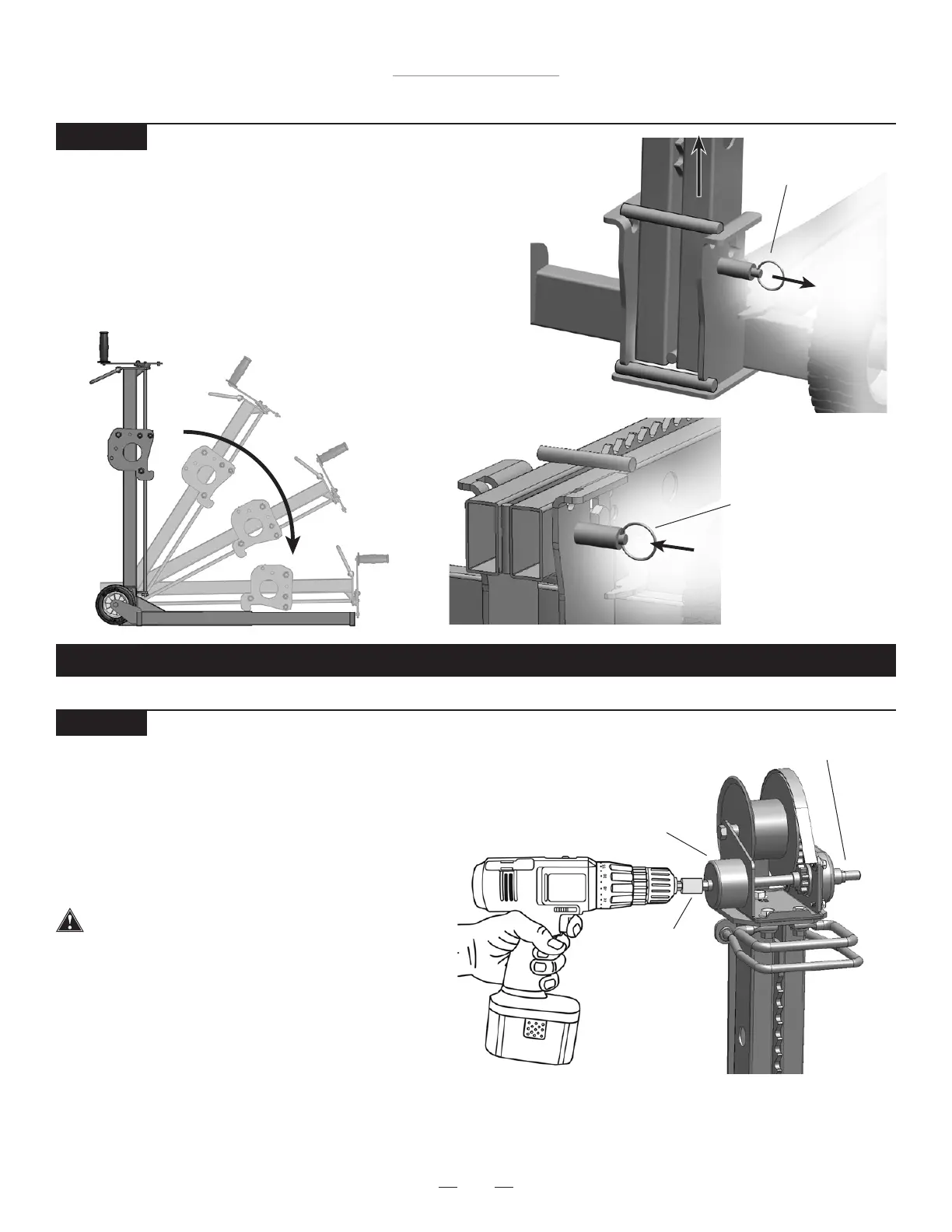

Elevación del equipo MoJack PRO con un taladro eléctrico (opcional)
• El equipo MoJack PRO se puede elevar o bajar utilizando un taladro
con cable de velocidad variable (7 amp. mínimo) o un taladro sin
cable de velocidad variable (18 V mínimo).
• El taladro requerirá una llave de 7/16” (no incluida).
• Extraiga la manivela del cabrestante quitando
la tuerca Nylock.
• Coloque con rmeza la llave de 7/16” en el reductor
del taladro. Haga girar el taladro a la inversa
(sentido antihorario) para hacer subir el brazo
elevador y hacia adelante (sentido horario) para
hacer descender el brazo elevador.
• La manija de liberación del trinquete y el asa de
seguridad se deben apretar juntas al bajar el brazo elevador.
• Siga todas las demás instrucciones de funcionamiento para utilizar el accesorio de taladro.
• Vuelva a colocar la manivela del cabrestante para el uso posterior.
Instrucciones de funcionamiento
PASO 21
El operador debe sostener el taladro con rmeza
antes de subir o bajar el brazo elevador.
Reductor del
taladro
Llave de 7/16”
Extraiga la manivela del cabrestante
PASO 20
EL ELEVADOR MOJACK PRO ESTÁ LISTO PARA SU ALMACENAMIENTO O TRANSPORTE.
Plegado del elevador MoJack XT
• Tire el pasador de bloqueo a desbloquear.
• Levante la Torre de la Base tirando hacia arriba de la
manija de agarre y luego baje la Torre.
• La torre se bloqueará en su lugar cuando se retrae
pasador de bloqueo.
Torre De Pasador
De Bloqueo (desblo-
queado)
Torre levante
de la base
Torre De Pasador De
Bloqueo (bloqueado)
