MoJack WorkBench
19
Guía derecha
2
Guía izquierda
1
Insertos del WorkBench
3

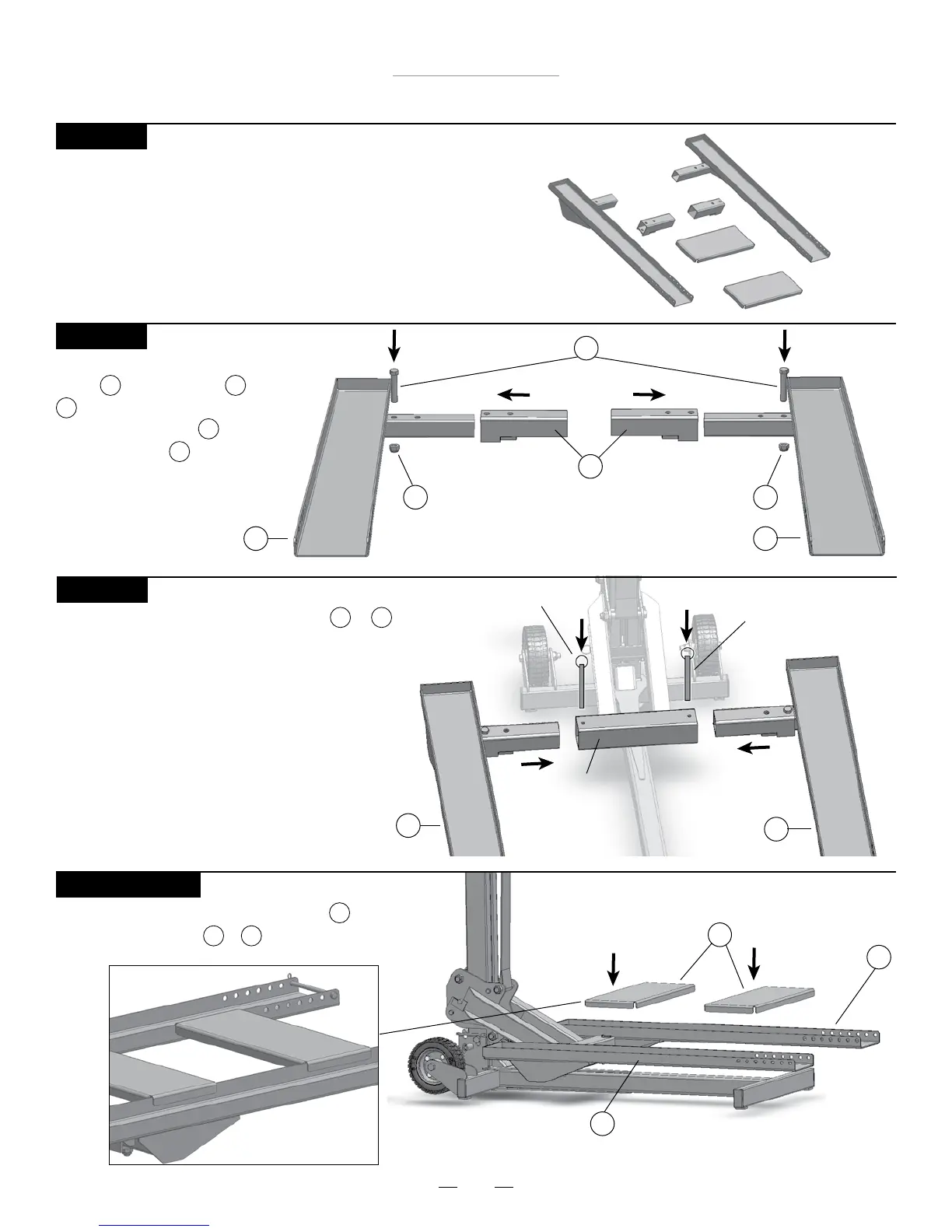

Instrucciones de montaje para usar con MoJack PRO
PASO 1
Extraiga el MoJack WorkBench del empaque.
Haga un inventario de las partes para estar seguro de
que posee todas las piezas y materiales. Si faltan
partes o materiales, póngase en contacto con MoJack
llamando al 1-877-575-3173 o por correo electrónico
a parts@themojack.com.
PASO 4 (opcional)
Coloque los insertos del WorkBench en las guías
izquierda y derecha y , como se muestra.
3
1 2
Pasador de empuje
Guía izquierda
1
Guía derecha
2
Pasador de empuje
PASO 3
Deslice las guías izquierda y derecha y
en el brazo elevador y fíjelas con pasadores de
empuje que se utilizan para asegurar los topes
de rueda del MoJack, como se muestra.
1 2
PASO 2
Deslice los insertos de las
guías por las guías y
, fíjelos por medio de los
tornillos de cabeza y
tuercas Nylock , y ajúste-
los, como se muestra.
4 1
2
7
8
Guía derecha
2
Guía izquierda
1
Inserto de la guía
4
Tornillo de cabeza
7
Tuerca Nylock
8
Tuerca Nylock
8
Brazo elevador
