MoJack WorkBench - Page 28

MoJack WorkBench
28

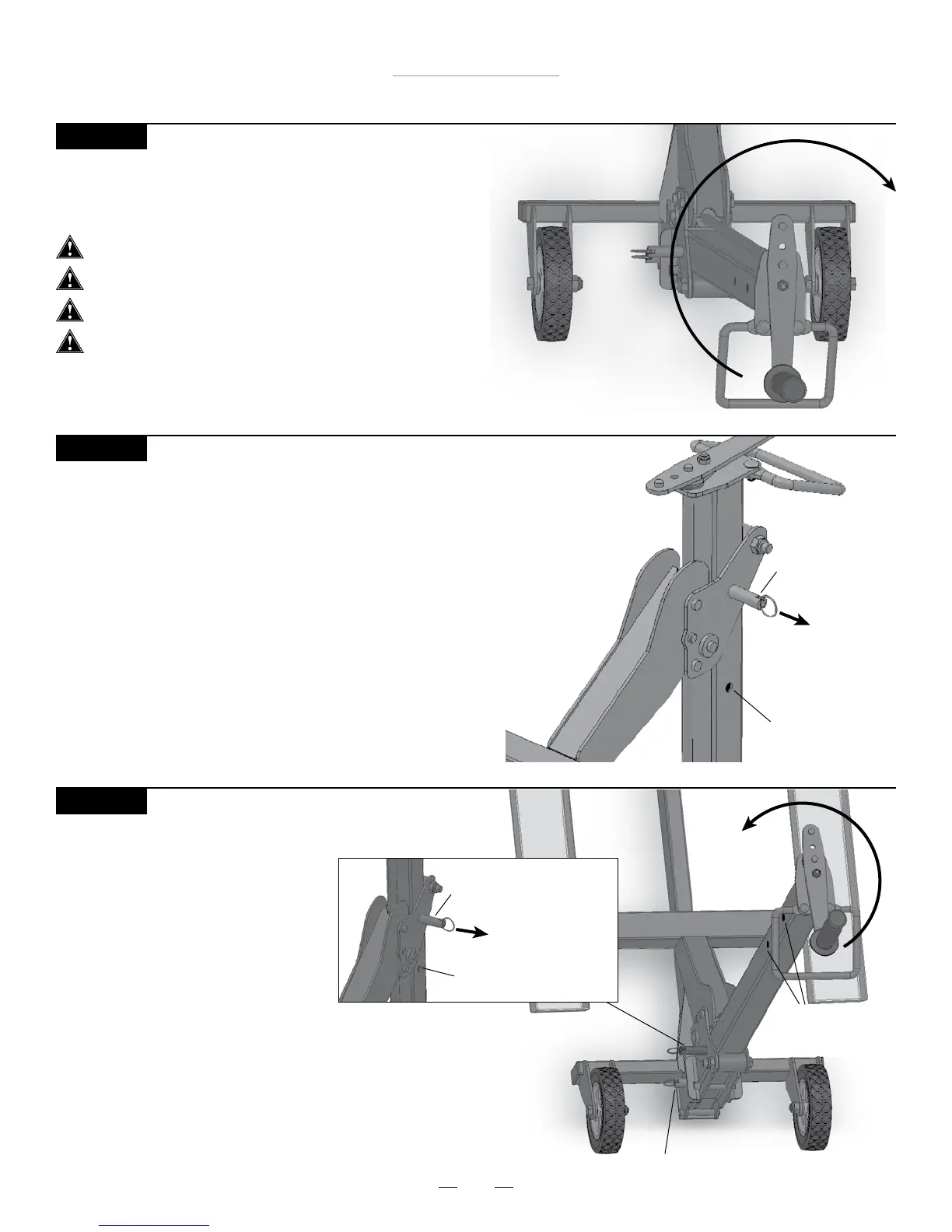

Directive d’utilisation avec le MoJack EZ
ÉTAPE 3
Soulèvement de la tondeuse
s3OULEVEZLATONDEUSEENTOURNANTLAPOIGNÏEDEMANIVELLE
en sens horaire.
Ne tentez pas de soulever plus de 200 livres (91 kg).
Le MoJack doit être utilisé sur une surface solide et plane.
Le moteur de la tondeuse doit être éteint.
Si vous utilisez les pièces du WorkBench, ne placez pas
d’objet au-delà de l’autocollant de sécurité.
ÉTAPE 5
Abaissement de la tondeuse
s2ETIREZETMAINTENEZLAGOUPILLE
de verrouillage du transporteur et
tournez la poignée de manivelle en
sens anti-horaire jusqu’à ce que les
appuis de roue soient fermement
sur le sol. La goupille de verrouillage
du transporteur doit être tirée
jusqu’à ce qu’elle dépasse le
trou de sécurité.
Trou de sécurité
Trou de sécurité
Goupille de
verrouillage du
transporteur
Tirer pour
déverrouiller et
abaisser
Goupille de verrouillage de la tour
ÉTAPE 4
Soulèvement du bras de levage en position verrouillée
s3OULEVEZLEBRASDELEVAGEJUSQUÌCEQUELAGOUPILLEDEVERROUILLAGE
du transporteur s’insère dans le trou de sécurité.
s,AGOUPILLEDEVERROUILLAGEDUTRANSPORTEURSINSÒREAUTOMATIQUEMENT
dans les trous de sécurité lorsque le transporteur passe vis-à-vis des
trous de sécurité de la tour au moment du soulèvement.
s2EMARQUE,ORSDELABAISSEMENTDUBRASDELEVAGELAGOUPILLEDE
verrouillage du transporteur doit être maintenue par l’opérateur jusqu’à
ce qu’elle dépasse le trou de sécurité.
Trou de sécurité
Goupille de
verrouillage
du
transporteur
Tirer pour
déverrouiller
et abaisser
